車載ネットワーク入門
複数の車両サブシステム間の相互通信の必要性が高まっていることが、車載ネットワークの急速な成長の理由となっています。このセクションでは、車載ネットワークの概要を示し、その中核となる原則を明らかにし、スタンドアロンシステムから最新のネットワークアーキテクチャへの進化を追跡します。
車載ネットワークの定義
車両の相互接続アーキテクチャによって実現される、複数の電子機器とサブシステムが相互に通信するプロセスは、車載ネットワーク構築として知られています。エンジン制御ユニット、安全機能、インフォテインメントシステムなど、さまざまな部品を調和的に組み込んだ包括的なフレームワークを構成します。このネットワークを介してデータコマンドを迅速に交換できるため、構造化されたパフォーマンス、リアルタイムの応答、拡張機能が可能になります。
主要部品
- ノード: ネットワークに関与する個々の電子機器
- データバス: ノードを接続し、情報交換を促進する通信チャネル
- プロトコル: デバイスが交換するデータを正確に解釈できるようにする体系的な通信ルール
歴史的視点: 絶縁システムからネットワーク化されたアーキテクチャへ
絶縁システムの時代
カーエレクトロニクスの初期段階では、絶縁され独立して機能するシステムが使用されていました。この絶縁により、以下の制約が生じます。
- 非効率: 各システムには専用の制御システムと配線が必要となり、複雑さが増し、費用も増大しました。
- 限定的な相互作用: システム間の情報共有と調整が制約され、それによってシステムの有効性と応答性が制限されました。
基本的なネットワークの導入
基本的なネットワーク原理の基礎は、20世紀後半にロバート・ボッシュGmbHのエンジニアグループがCANの開発に着手したときに確立されました。CANは、この分野における極めて重要な変革を意味する、新しいシリアルバスシステムです。共有チャネルによりシステム間の通信が可能になり、次のことが可能になります。
- 統合: 多数のサブシステムは、より論理的で統一された機能で構成されています。
- 複雑さの軽減: 共有リソースにより冗長性が合理化され、全体的な複雑さが軽減されました。
最新のネットワークアーキテクチャ
最新の車載ネットワークは、次のように定義される複雑な多層フレームワークに変わりました。
- 迅速なデータ交換: イーサネット、CAN、LINなどの最新プロトコルにより、高速なデータ交換が可能になります。
- モジュール性: システムの柔軟性と拡張性により、簡単にアップグレードやカスタマイズが可能です。たとえば、CANバスは最大32人の参加者に対応できるように設計されています。この制限に達するまで、追加のデバイスをCANネットワークにシームレスに統合できます。
- インテリジェントコントロール: ネットワーク化されたシステムにより、より正確な制御とモニタリングが可能になり、効率、安全性、ユーザーエクスペリエンスが向上します。

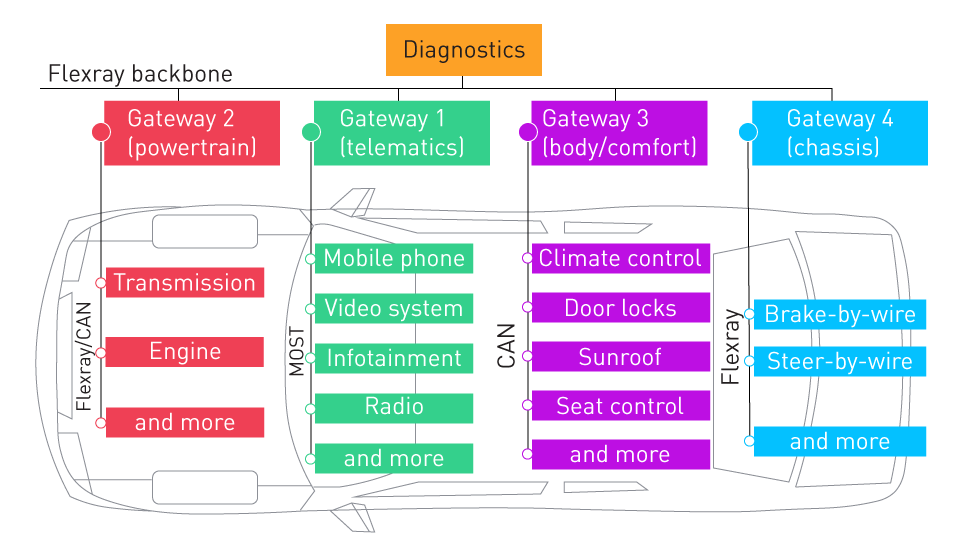

下の図では、車両内のさまざまな動作を組み合わせる車載ネットワークの役割と、これらの操作がどのように構成されているかがわかります。

図1 : 最新車両ネットワークアーキテクチャの描写
車両内の複数の電子要素の統合と相乗的な機能は、車載ネットワーク構築によって表現されます。スタンドアロンシステムからネットワークアーキテクチャへの移行は、自動車エンジニアリングのより広範な変化を反映しており、車両のインテリジェンス、応答性、接続性が向上しています。急速に成長しているこの分野で将来の革命の土台を築くために、最新の自動車に標準装備されているさまざまな最新機能や機能性が、車載ネットワーク構築の原理によってサポートされるようになりました。現代の自動車の設計と運用の複雑さと可能性を探るには、車載ネットワークの歴史的背景と基本的な定義を理解することによって確立された強固な基盤が必要です。
最新の自動車におけるネットワークの重要性
最新の自動車は、複雑なデザインとシームレスな統合が見事に融合しており、電子部品がますます重要な役割を果たしています。車載システムにおけるネットワークの発展は、単にシステムの複雑性の増大の結果ではなく、機能性と性能の両方を向上させるための不可欠なツールとして浮上してきました。このセクションでは、今日の自動車におけるネットワークの重要な役割について説明します。
車両における電子機器の複雑性と役割の増大
高度な車両の複雑なシステムは、さまざまな操作を行うために電子機器に大きく依存しています。この複雑性の増大のさまざまな側面は次のとおりです。
システムの乗算: 最新の自動車には、インフォテインメント、安全性、エンジン管理、ナビゲーション、快適性システムなど、幅広いシステムとサブシステムが搭載されています。これらの個々の部品には独自の電子要件が備わっており、互いにシームレスな相互作用が可能です。
システムの相互依存性: 今日では、システムは絶縁ではなく相互依存性を示すことが多くなっています。たとえば、車両のダッシュボード上で運転者に最適なパフォーマンスと情報を提供するには、エンジン制御ユニットがトラクション制御システムおよび計器クラスタとそれぞれ通信する必要があります。
リアルタイム操作: 迅速で信頼性の高い通信を実現するには、これらのシステムの多くがリアルタイムで機能する必要があります。アダプティブクルーズコントロール、ブレーキシステム、その他の安全上重要な機能の正常な動作は、瞬間の通信に依存します。
統合の要求: 現代の消費者は、ナビゲーション、通信、エンターテイメント、車両制御を適切なユーザーフレンドリーなインターフェースに融合したシームレスなエクスペリエンスを求めています。
これらのシステムが調和して動作できるようにするネットワークがなければ、その複雑さは手に負えません。これらのさまざまなシステムのモニタリング、制御、最適化はネットワーク化によって強化され、今日の自動車設計に不可欠な要素となっています。
ネットワークによる機能性とパフォーマンスの向上
ネットワーク構築は複雑さを簡素化するだけでなく、パフォーマンスと機能性の両方を積極的に向上させます。
調整された動作: ネットワークにより、システム間の通信と連携が可能になり、よりインテリジェントで調整された機能が可能になります。よりスムーズで燃費の良い乗り心地を実現するには、エンジン、トランスミッション、サスペンションシステムが相互に連携する必要があります。
拡張性とカスタマイズ: メーカーは、ネットワーク化されたアーキテクチャを通じて、幅広い機能とオプションを提供できます。顧客は、さまざまなパッケージから選択したり、駐車センサやカメラなどの追加機能を車両に組み込んだりする柔軟性が得られます。多くの場合、これらの変更は、大きな変化を加えることなく、既存のネットワークにシームレスに統合できます。
診断とメンテナンス: ネットワークの組み込みにより診断機能が強化され、整備士による問題の迅速な検出と解決が可能になります。これにより、車両の信頼性が向上し、メンテナンス費用が削減されます。
新興技術への準備: V2X (Vehicle-to-Everything) や自動運転などの新興技術は、ネットワークによってバックアップされています。進化するテクノロジーをサポートするには、高度で統合されたネットワークソリューションがますます重要になります。
最新の自動車におけるネットワークの重要性は極めて重要です。エレクトロニクスの役割が拡大し続け、車両の複雑性が増すにつれて、ネットワークは複雑さを処理し、パフォーマンスと機能を向上させるための重要な要素として進化してきました。ネットワークは現代の自動車の中核を成し、相互依存するシステムのシームレスな調整を可能にし、診断を支援し、カスタマイズを容易にし、将来のイノベーションへの道を切り開きます。この重要な構成要素は、今日の自動車の適応性、先進性、ユーザーフレンドリー性を支えています。急速に進歩する技術の時代に自動車エンジニアが直面する課題と機会を理解する鍵は、その重要性を把握することです。
自動車ネットワークの利点
車両における電子システムの統合が進むにつれて、車載ネットワーク構築の重要性と利点はますます明らかになり、不可欠なものになってきています。これらの利点には、車両の機能、デザイン、全体的なパフォーマンスのさまざまな側面が含まれます。今日の自動車における車載ネットワークの主な利点について、以下のセクションで説明します。
集中管理とモニタリング
一元管理: 複数のサブシステムをゾーンコントロールユニットなどの適切な管理システムに組み合わせることで、自動車ネットワークによる集中制御が可能になります。この統合により、エンジニアと設計者は車両の操作に関する総合的な視点を獲得できるようになりました。
同期操作: 集中制御により、エンジン、インフォテインメントシステム、ブレーキなど、さまざまな車両の構成要素のシームレスな連携が保証されます。これらのシステム間の通信を調整することで、車両のパフォーマンスと安全性が向上します。
配線とコストの削減
複雑さの軽減: ネットワーク技術は、各部品に個別の配線システムが必要なくなるため、システム配線が簡素化され、全体的な複雑さが軽減されます。BMSシステムで使用されるようなワイヤレスネットワークにより、従来の配線の必要性はますます減少しています。
コスト効率: 車載ネットワーク構築により、コネクタ、ワイヤ、ハーネスの数を減らすことで、製造コストを大幅に削減できます。
軽量化: 配線をさらに最小限に抑えることで、車両全体の重量が軽減され、燃費が向上します。
強化された診断機能
予知保全: インテリジェントシステムを車載ネットワークと統合すると、予測メンテナンス機能が提供され、オペレータに潜在的な障害を事前に警告し、予期せぬ事故を防ぐことができます。
消費者の洞察: 強化された診断機能は、メンテナンス要件を満たすだけでなく、車両メーカーに使用パターンに関する重要な洞察を提供し、将来における設計の向上に役立ちます。
最新の自動車の設計と機能は、車載ネットワーク構築の進歩により革命的に変化しました。集中管理とモニタリングにより、これまで達成できなかったレベルの認識と同期を実現できます。拡張性とアップグレード性により、技術の進歩に合わせた車両の進化が保証される一方、配線と関連コストの削減は効率性と持続可能性の目標と合致します。強化された診断機能により、車両の状態と使用状況を把握できるようになります。
車載ネットワーク構築は、単なる利便性を超えて、現代の自動車の適応性、効率性、インテリジェンスを高める上で極めて重要な役割を果たします。自動車技術が進歩し、車両の統合が進むにつれて、自動車のネットワーク構築はイノベーションを促進し、運転体験を向上させ続けるでしょう。急速に進歩し、技術的に高度な自動車業界に携わる人々にとって、自動車の設計、エンジニアリング、メンテナンスのいずれにおいても、これらの利点を把握することは不可欠です。
