MPQ4488B-AEC1
Session textval
Session Titefor popup
概要
MPQ4488Bは、2つのUSB電流制限スイッチと各ポートの充電ポート識別回路を備えたモノリシックなステップダウン・スイッチモードコンバータを統合しています。MPQ4488Bは、すぐれたロードレギュレーションおよびラインレギュレーションを備え、広い6V〜36Vの入力電圧 (VIN) 範囲にわたって、最大6Aの出力電流 (IOUT) を実現します。
各USBスイッチ出力は電流制限されています。両方のUSBポートは、バッテリー充電仕様BC1.2、Apple3A デバイダモード、1.2V / 1.2Vモード、およびUSB Type-C 5V@3A DFPモード用のDCPスキームに対応します。これにより、外部ユーザーの操作が不要になります。

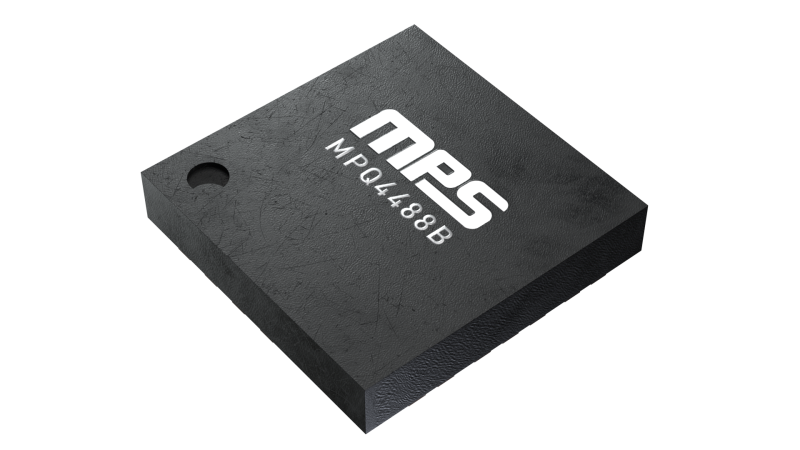

豊富な保護機能には、ヒカップモードによる電流制限、出力過電圧保護 (OVP)、およびサーマルシャットダウンなどがあります。MPQ4488Bは、最小限の数のすぐに利用できる標準の外付け部品だけで済み、QFN-26 (5mm x 5mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 広い6V〜36Vの動作入力電圧 (VIN) 範囲
- Apple MFI R33認定試験に合格
- USB-IF Type-C 認定試験に合格 (TID: 3133)
- +135℃の負荷制限開始温度
- BC1.2、Apple3Aデバイダモード、および1.2V / 1.2Vモード用のDCPスキームに対応
- 5.1V、5.17V、または5.3Vから選択可能な出力電圧 (VOUT)
- 100mVのラインドロップ補償
- 正確なUSB1 / USB2出力電流制限
- 18mΩ / 15mΩの低いRDS(ON)内部降圧パワーMOSFET
- 18mΩ / 18mΩの低RDS(ON)内部USB1 / USB2パワーMOSFET
- 250kHz～2.2MHzの調整可能なスイッチング周波数 (fSW)
- MPQ4488BGU-FD-AEC1 バージョン用の周波数スペクトル拡散 (FSS)
- 強制連続導通モード (FCCM)
- 降圧とUSBの両方用のヒカップモードによる電流制限
- USBタイプ-C 5V@3A DFPモードに対応

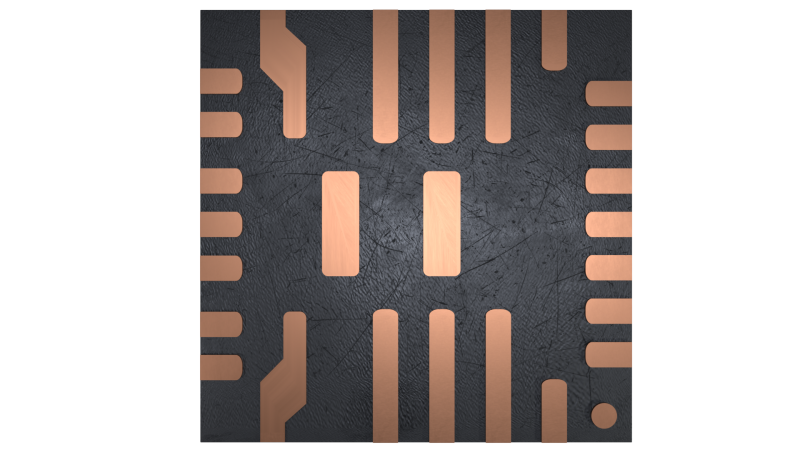

- QFN-26 (5mm x 5mm) パッケージで提供
- AEC-Q100 グレード1準拠
入手可能な製品番号
MPQ4488BGU-AEC1-Z MPQ4488BGU-AEC1-P MPQ4488BGU-FD-AEC1-Z MPQ4488BGU-FD-AEC1-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
