MPQ4253B-AEC1
Session textval
Session Titefor popup
概要

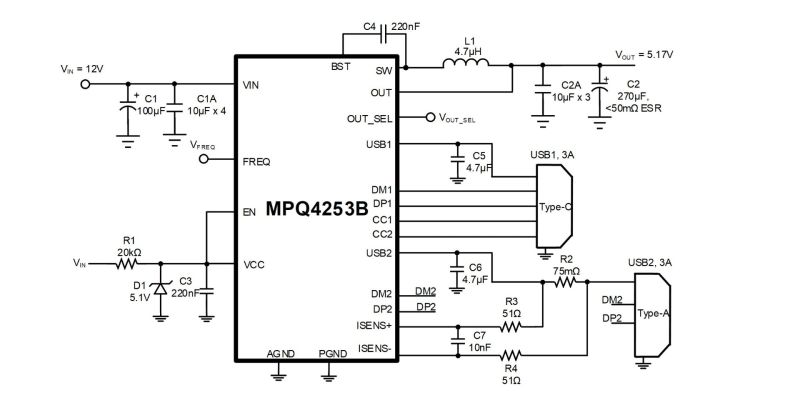

MPQ4253Bは、2つのUSB電流制限スイッチと各ポートの充電ポート識別回路を備えたモノリシックなステップダウン・スイッチモードコンバータを統合しています。MPQ4253Bは、すぐれたロードレギュレーションおよびラインレギュレーションを備え、広い入力電圧 (VIN) 範囲にわたって、最大6Aの出力電流 (IOUT) を実現します。
USB出力は、固定されたUSB Type-A USBポート1つとUSB Type-C USBポート1つです。各USBスイッチは電流制限されています。USB1ポートはUSB Type-C 5V@3A DFPモードにも対応しています。USB2ポートは、バッテリー充電仕様 (BC1.2)、Appleデバイダーの3モード、および1.2V/1.2VモードのDCP方式をサポートしているため、外部ユーザーの介入は不要です。
MPQ4253B降圧およびUSB2出力は、ENがハイの場合、常にオンです。USB2がデバイスと接続されていることを検出すると、USB1ポートの能力が自動的に1.5Aに変更されます。
ステップダウンコンバータはピーク電流 (IPEAK) モード制御を使い、IOUTを調整します。軽負荷状態では、部品はパルス周波数変調 (PFM) モードに入り、効率を向上します。
豊富な保護機能には、ヒカップモードによる過電流保護 (OCP)、出力過電圧保護 (OVP)、およびサーマルシャットダウンなどがあります。デバイスは、USB1ポートの負荷制限モードをサポートしています。負荷制限に入ると、USB Type-Cのアドバタイズ時の電流能力は1.5Aに変わります。
MPQ4253Bは、最小限の数のすぐに利用できる標準の外付け部品だけで済み、QFN-26 (5mm x 5mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- オールインワンUSB Type-C + USB Type-Aソリューション
- Apple MFI認定試験に合格
- USB Type-Aポートがデバイスのプラグインを検出した場合、USB Type-Cの負荷能力を1.5Aへ自動変更
- デフォルトで480kHzの周波数スペクトラム拡散 (FSS) (FREQ はフローティング)
- 自動パルス周波数変調 (PFM) およびパルス幅変調 (PWM) モード
- 広い6V〜36Vの動作入力電圧 (VIN) 範囲
- 選択可能な出力電圧 (VOUT) : 5.1V、5.17V、5.3V
- 90mVのラインドロップ補償
- 正確なUSB1 / USB2出力電流制限 (IOUT_LIMIT)
- 18mΩ / 15mΩの内部、低オン抵抗 (RDS(ON)) 降圧パワーMOSFET
- 18mΩ / 18mΩの内部、低RDS(ON)USB1 / USB2パワーMOSFET
- 250kHz~1MHzの調整可能なスイッチング周波数 (fSW)
- ヒカップモードによる降圧および USB過電流保護 (OCP)
- BC1.2、Apple3つのデバイダモード、および1.2V/1.2Vモード専用充電ポート (DCP) スキームをサポート
- USB Type-C 5V @ 3A ダウンストリームポート (DFP) モードをサポート
- QFN-26 (5mm x 5mm) パッケージで提供
- AEC-Q100 グレード1準拠

入手可能な製品番号
MPQ4253BGU-AEC1-Z MPQ4253BGU-AEC1-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P&Zの意味
