注文- MPQ5029-AEC1
MPQ5029-AEC1
Session textval
Session Titefor popup
概要
MPQ5029は、低オン抵抗 (RDS(ON)) のUSB電流制限スイッチと充電ポート識別回路を統合したUSB Type-Cポートコントローラです。MPQ5029は、最大3Aの連続出力電流 (IOUT) に対応します。
USBスイッチ出力には、設定可能な電流制限があります。MPQ5029は、バッテリー充電仕様 (BC1.2)、デバイダモード、1.2V / 1.2Vモード、急速充電仕様 (QC3.0) 用の専用充電ポート (DCP) 方式に対応しており、外部ユーザーの操作は必要ありません。MPQ5029は、USB Type-C 5 V@3A DFPモードにも対応しています。
MPQ5029は、設定可能なリニアラインドロップ補償を提供します。豊富な保護機能には、ヒカップ電流制限、入力過電圧保護 (OVP)、およびサーマルシャットダウンが含まれます。
MPQ5029は、USBスイッチと充電モード自動検出ソリューションを完成させるために、すぐに利用できる標準的な外付け部品が最小限で済みます。MPQ5029は、QFN-14 (2mm x 3mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 最大22Vの入力と出力の定格電圧
- USB Type-C 5V@3A ダウンストリームポート (DFP) モードをサポート
- 急速充電 QC3.0モード (3.6V～12V出力) に対応
- BC1.2、および1.2V / 1.2Vモード用の5Vダウンストリーム充電ポート (DCP) スキームをサポート
- I/Oピン (DP、DM、CC1、およびCC2) は、バッテリーへの短絡保護をサポート
- VBUS有効時のOUTバッテリー短絡保護
- 5V出力のラインドロップ補償
- 設定可能な高精度電流制限
- 25mΩの低オン抵抗 (RDS(ON)) パワーMOSFET
- 熱管理用のNTCピン
- 充電モードを設定するOVPピン
- 入力過電圧放電
- USB-IF USB Type-C認定
- I/Oピンの±4kV HBM ESD定格 : OUT、DP、DM、CC1、CC2

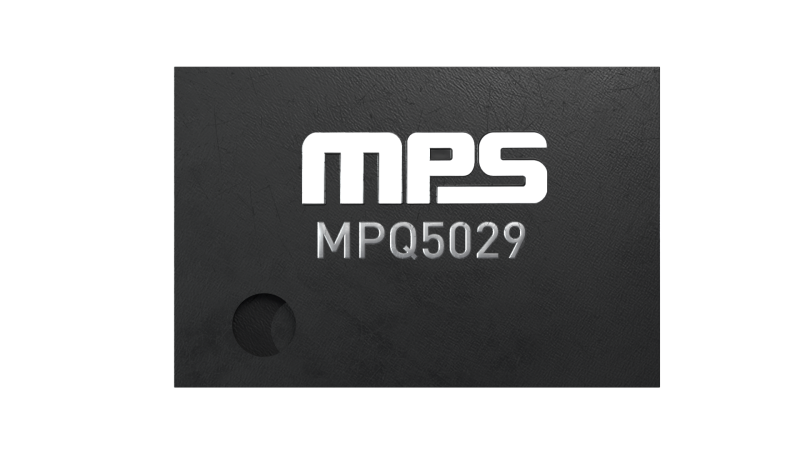

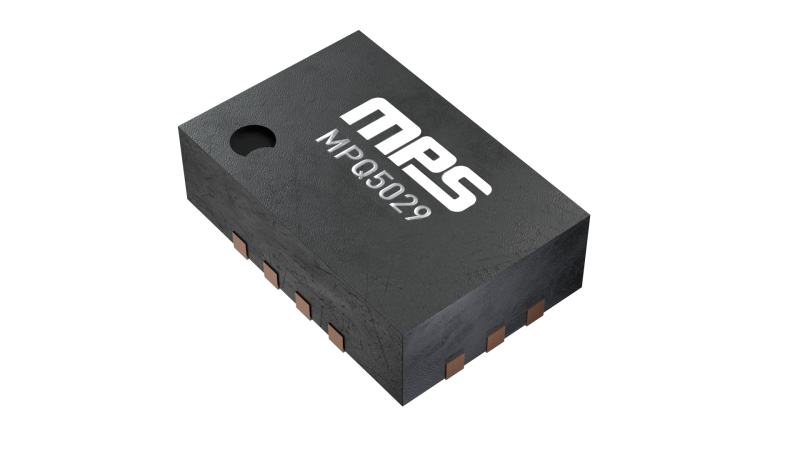

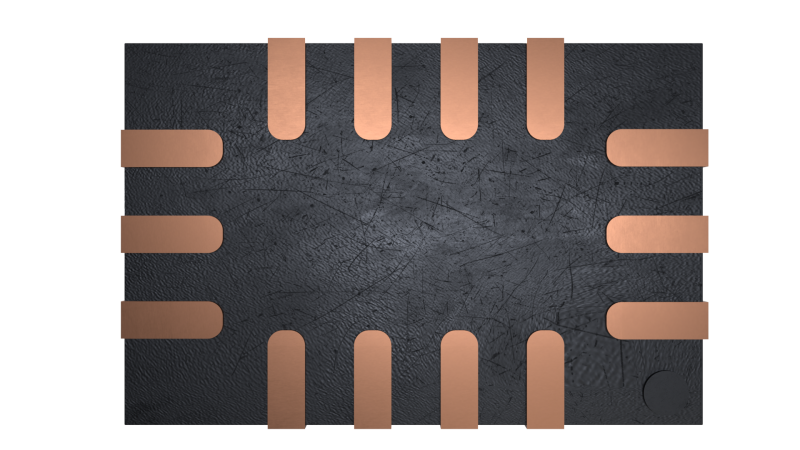

- QFN-14 (2mm x 3mm) パッケージで提供
- AEC-Q100 グレード1準拠
入手可能な製品番号
MPQ5029GD-AEC1-Z MPQ5029GD-AEC1-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
