MPQ4241-AEC1

MPQ4241-AEC1

36V耐性入力の降圧およびPD3.1 DFPコントローラを備えた、65W、完全に機能集積したUSB PDソリューション、AEC-Q100認定

MPL

概要

MPL

MPS のインダクタで性能を最適化済み

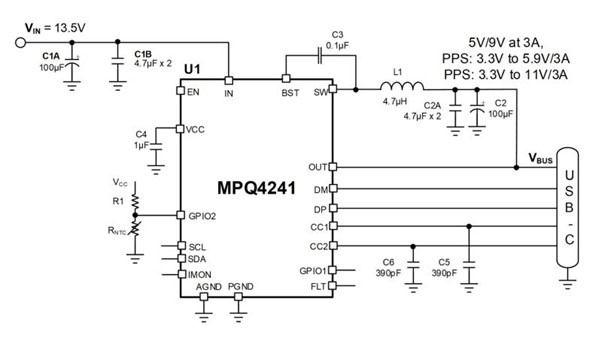

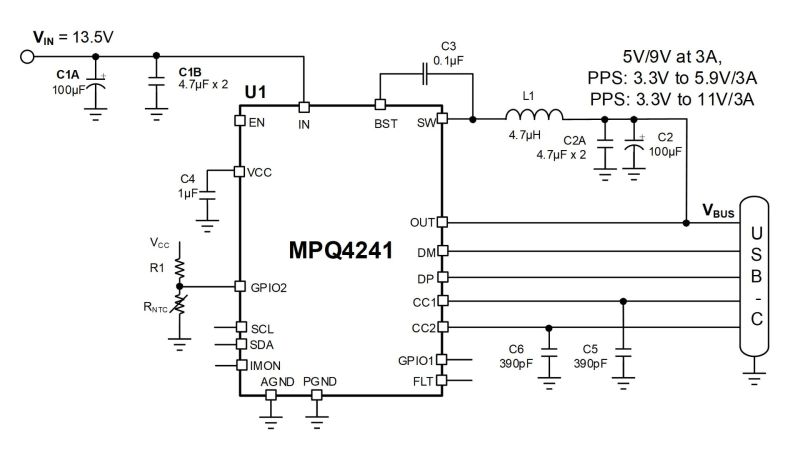

MPQ4241-AEC1は、USB Type-Cポート用の完全に機能集積されたソリューションです。このデバイスは、電源スイッチとUSB電源供給 (PD) コントローラを内蔵した降圧型コンバータを搭載しています。広い入力電圧 (V_IN) 供給範囲にわたって、優れたロードレギュレーションとラインレギュレーションを備え、65Wの連続出力 (P_OUT) を達成します。

MPQ4241-AEC1は、高精度のCC過電流保護 (OCP) を提供します。USBポートはUSB Type-Cポート用に設計されており、従来のUSB Type-Aポートとも互換性があります。USB Type-C ポートは、プログラム可能な電源 (PPS) を備えたUSB PD リビジョン 3.1に対応し、外部のユーザーによる操作を必要とせずに、バッテリー充電仕様 (BC1.2) 、3A分割モード、および1.2V/1.2Vモードの専用充電ポート (DCP) スキームと下位互換性があります。QC4およびHuawei 高速充電プロトコル (FCP) モードにも対応しています。

MPQ4241-AEC1は、バッテリー電圧 (V_BATT) が低い場合、または過熱状態が発生した場合、設定可能なUSB電力供給電力 (PDP) 管理ステートマシンを実現します。2つのMPQ4241-AEC1デバイスがデュアルPDポートとして使用される場合、内部の電力共有ロジックにより総電力をインテリジェントに分配できます。

故障状態保護には、固定電力供給オブジェクト (PDO)、OCP、DP / DM / CCx過電圧保護 (OVP)、出力OVP、およびサーマルシャットダウンが含まれます。

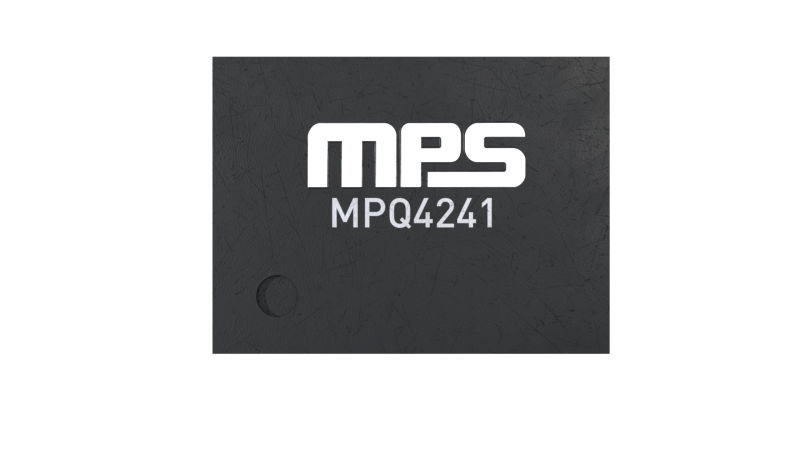

MPQ4241-AEC1は、入手しやすい標準の外付け部品を最小限の数しか必要としません。これは、ウェッタブルフランクのQFN-21 (3mm x 4mm) パッケージで提供され、AEC-Q100 グレード1で利用可能です。

機能と利点

統合された高効率の降圧型コンバータとプロバイダ専用の電力供給 (PD) コントローラ
4.5V〜24Vの広い動作入力範囲
36V許容入力電圧 (V_IN)
最大21Vの出力電圧 (V_OUT) Range
最大21V/65Wの出力電力 (P_OUT)
正確な内部出力CC電流制限
30mΩ / 18mΩの低オン抵抗 (R_DS(ON)) MOSFETを内蔵した降圧型コンバータ
99.6%デューティサイクルの低ドロップアウト (LDO) モードに対応
USB Type-Cが取り外された場合の低静止電流 (自己消費電流)
250kHz, 420kHz, or 2.2MHz Switching Frequency (f_SW) with Dithering
f_SW同期に対応
USB Type-C V2.1に対応
USB PDリビジョン 3.1およびプログラマブル電源 (PPS) に対応
QC4仕様、Huawei高速充電プロトコル (FCP) に対応
USB 3.1ハブアプリケーションに対応
BC1.2、3Aデバイダモード、および1.2V/1.2Vモード用のDCPスキームに対応
VBUS (14V) へのCC / DP / DM短絡保護
I²Cインタフェース
1W VCONNスイッチを内蔵
出力ラインドロップ補償
出力過電圧保護 (OVP)
強制連続導通モード (FCCM)、自動パルス周波数変調 (PFM)、またはパルス幅変調 (PWM) 動作
高温時の自動電力ディレーティング
低バッテリー電圧時の自動電力ディレーティング (V_BATT)
ウェッタブルフランクなQFN-21 (3mm x 4mm) パッケージで提供
AEC-Q100 グレード1で利用可能

入手可能な製品番号

MPQ4241GLE-0000-AEC1-Z MPQ4241GLE-0000-AEC1-P MPQ4241GLE-0001-AEC1-Z MPQ4241GLE-0001-AEC1-P MPQ4241GLE-xxxx-AEC1-Z MPQ4241GLE-xxxx-AEC1-P

P＆Zの意味

関連商品

MPS のインダクタで性能を最適化済み

EVQ4241-LE-00A 36V耐性入力の降圧とPD3.1 DFPコントローラを備えた、完全に機能集積したUSB PDソリューション評価ボード、AEC-Q100認定

MPL

MPS のインダクタで性能を最適化済み

EVQ4241-LE-00A 評価ボードは、USB Type-Cソースポート用の完全に機能集積された電源供給 (PD) ソリューションであるMPQ4241GLE-0001-AEC1の機能を実証するように設計されています。電源スイッチとUSB PDコントローラを搭載した降圧型コンバータを内蔵しています。

MPQ4241-AEC1のUSB Type-Cポートは、プログラマブル電源 (PPS) を備えたUSB PDリビジョン3. 1に対応しています。バッテリー充電仕様 (BC1.2) の専用充電ポート (DCP) 方式、Apple 3Aディバイダモード、1.2V/1.2Vモードと後方互換性があります。MPQ4241-AEC1はQC4+とHuawei fast charge protocol (FCP) モードにも対応しています。

EVQ4241-LE-00Aに変更を加える前に、MPQ4241-AEC1のデータシートをお読みになることをお勧めします。
