MPQ4242B-AEC1

MPQ4242B-AEC1

5A、36V、統合昇降圧型コンバータを備えた完全統合型USB PDソリューション、AEC-Q100認定

データシート

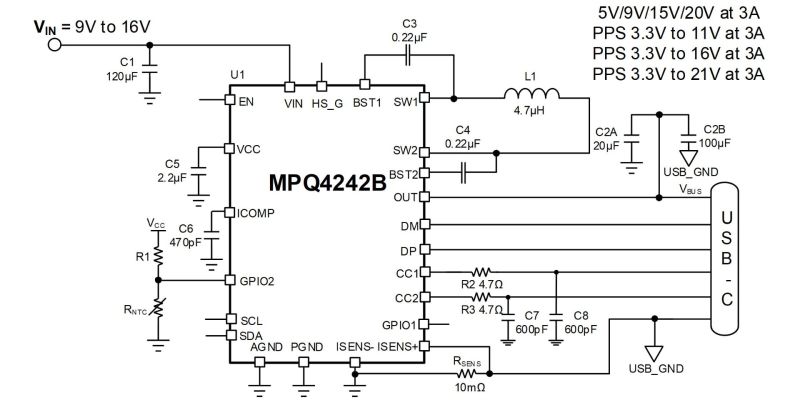

概要

MPQ4242B-AEC1は、USB Type-C給電ポート用の完全に機能統合された電源供給 (PD) ソリューションです。4つのパワースイッチを備えた昇降圧型コンバータとUSB PDコントローラを内蔵しています。デバイスは、特定の入力電源範囲で最大5Aの連続出力電流 (I_OUT) に対応します。

MPQ4242B-AEC1のUSB Type-Cポートは、プログラマブル電源 (PPS) を備えたUSB PDリビジョン 3.1に対応しています。バッテリー充電仕様 (BC 1.2)、アップル3Aデバイダモード、および1.2V / 1.2Vモード用の専用充電ポート (DCP) 方式と下位互換性があります。MPQ4242B-AEC1はQC 2.0 / 3.0とHuawei急速充電プロトコル (FCP) モードにも対応しています。

MPQ4242B-AEC1は、バッテリー電圧 (V_BATT) が低い場合、または過熱 (OT) 状態が発生した場合に、設定可能な電源管理ステートマシンを提供します。2つのMPQ4242-AEC1がデュアルPDポートとして使用される場合、内部の電力共有ロジックにより総電力を効果的に分散できます。

故障状態保護には、バスおよびVINピンの入出力 (I / O) ピン短絡保護、CC過電流保護 (OCP)、ヒカップモードによる電流制限、出力過電圧保護 (OVP)、およびサーマルシャットダウンが含まれます。

MPQ4242B-AEC1は、入手しやすい標準の外付け部品を最小限の数しか必要としません。これは、QFN-22 (4mm x 5mm) パッケージで提供され、AEC-Q100 グレード1の認定を受けています。

機能と利点

車載用給電ポート向けのオールインワンUSB受電 (PD) ソリューション
統合された4スイッチ昇降圧型コンバータ
PD 3.1コントローラ統合
広い4.8V〜36Vの動作入力電圧 (V_IN) 範囲
3.3V〜22.5Vの出力電圧 (V_OUT) 範囲
正確な出力CC電流制限 : ±5%
外部ハイサイドMOSFET (HS-FET) が並列化可能
USB Type-Cが切断された場合の低静止電流 (自己消費電流)
スペクトラム拡散 (FSS) 付き250kHz / 420kHz周波数
USB PD R3.1、および7つの電力データオブジェクト (PDO) リスト付きPPSに対応
USB-IF PD3.1認証テストに合格 (TID: 8822)
QC 3.0仕様およびHuawei FCPに対応
BC1.2、3A、デバイダモード、および1.2V/1.2Vモード用の専用充電ポート (DCP) 方式に対応
CCx、DP、DMとV_BUSとの短絡 / V_BATT保護
バッテリー・グランド短絡保護ドライバ
I²Cスレーブインタフェース
出力ラインドロップ補償
バッテリー電圧低下時または高温時に設定可能なPD電源管理
デュアルポートPD電力共有に対応
PWMデューティサイクル設定可能LEDドライバ
最大120分のENオフ遅延
ウェッタブルフランクのQFN-22 (4mm x 5mm) パッケージで提供
AEC-Q100 グレード1で利用可能

入手可能な製品番号

MPQ4242BGVE-xxxx-AEC1-Z MPQ4242BGVE-0000-AEC1-Z MPQ4242BGVE-xxxx-AEC1-P MPQ4242BGVE-0000-AEC1-P

P＆Zの意味

関連商品

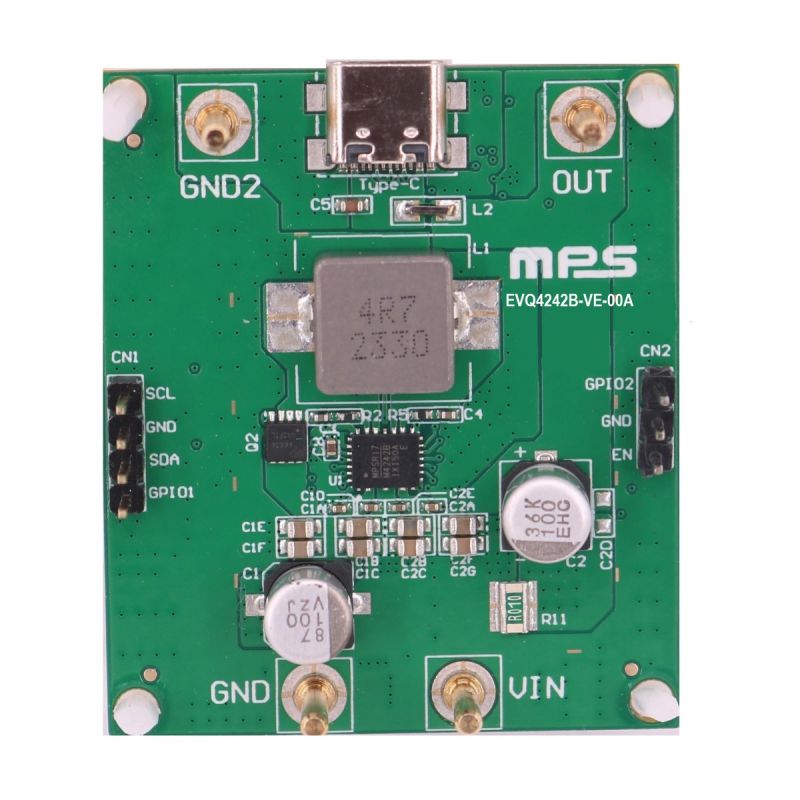

EVQ4242B-VE-00A 5A、36V、昇降圧コンバータを備えた完全統合型 USB PDソリューション評価ボード、AEC-Q100認定

EVQ4242B-VE-00A 評価ボードは、USB Type-Cソースポート用の完全に機能統合された電源供給 (PD) ソリューションであるMPQ4242B-AEC1の機能を実証するように設計されています。4つの電源スイッチとUSB PDコントローラを内蔵した昇降圧型コンバータを搭載しています。

MPQ4242B-AEC1のUSB Type-Cポートは、プログラマブル電源 (PPS) を備えたUSB PDリビジョン 3.1に対応しています。バッテリー充電仕様(BC1.2)、アップル3Aデバイダモード、および1.2V/1.2Vモードの専用充電ポート (DCP) 方式と下位互換性があります。MPQ4242B-AEC1は、Huaweiの急速充電プロトコル (FCP) モードにも対応しています。

EVQ4242B-VE-00Aに変更を加える前に、MPQ4242B-AEC1のデータシートをお読みになることをお勧めします。
