MPQ4276A-AEC1
Session textval
Session Titefor popup
概要
MPQ4276A-AEC1は、モノリシックなステップダウン・スイッチモードコンバータと2つのUSB電流制限スイッチと同様に、各ポート用のType-C 5V@3Aモード設定チャネルも統合しています。MPQ4276Aは、すぐれたロードレギュレーションおよびラインレギュレーションを備え、広い入力電圧 (VIN) 範囲にわたって、最大6Aの出力電流 (IOUT) を実現します。
USBスイッチの出力は電流制限されています。どちらのUSBポートも外部ユーザの操作が不要なUSB Type-C 5V@3AのDFPモードをサポートしています。MPQ4276Aは、ピーク電流モード制御を使用して出力電圧 (VOUT) を調整します。軽負荷状態では、デバイスはパルス周波数変調 (PFM) モードに入り、軽負荷効率を向上させます。
豊富な保護機能には、ヒカップ電流制限、出力過電圧保護 (OVP)、およびサーマルシャットダウンが含まれます。MPQ4276Aは、最小限の数のすぐに利用できる、標準の外付け部品だけで済み、QFN-26 (5mm x 5mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- USB-IF Type-C 認定試験に合格
- Apple MFI認定試験に合格
- 自動パルス周波数変調 (PFM) およびパルス幅変調 (PWM) モード
- ENがハイに上がるか、CC1、CC2、CC3、およびCC4が接続されている場合の出力イネーブル化
- EN1とEN2をアクティブローにすることで、USB1とUSB2のオン / オフを制御
- 135°Cの負荷遮断 vs. 温度
- 正確な5A USB1とUSB2出力電流 (IOUT) 制限
- 広い6V〜36Vの動作入力電圧 (VIN) 範囲
- 選択可能な出力電圧 (VOUT)
- ラインドロップ補償
- 21mΩおよび15mΩの低オン抵抗 (RDS(ON)) 降圧コンバータ用の内部パワーMOSFET
- USB1およびUSB2用の18mΩおよび18mΩの低RDS(ON) 内部パワーMOSFET
- 調整可能な200kHz～2.2MHzの周波数
- 降圧コンバータとUSBスイッチ両方用のヒカップ電流制限
- USB1およびUSB2の故障表示
- USB Type-C 5V@3Aモードに対応
- USB1およびUSB2用の±8kVの人体モデル (HBM) ESD定格

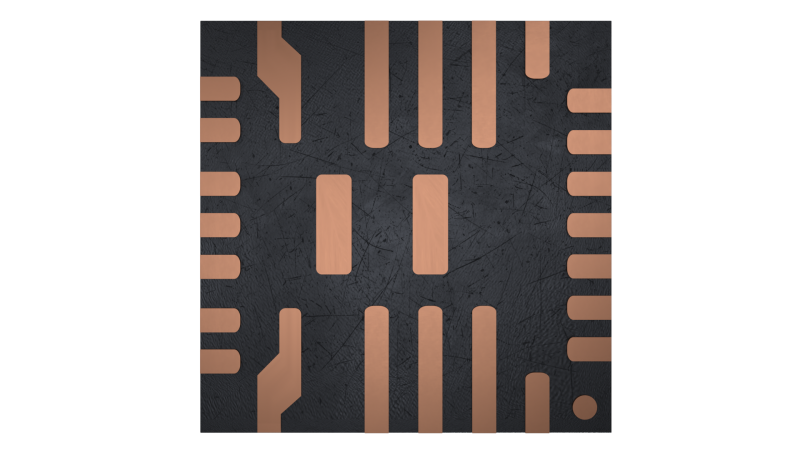

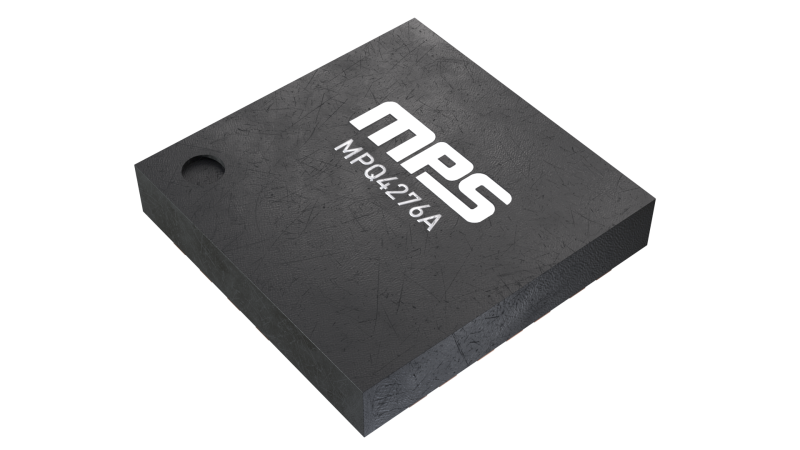

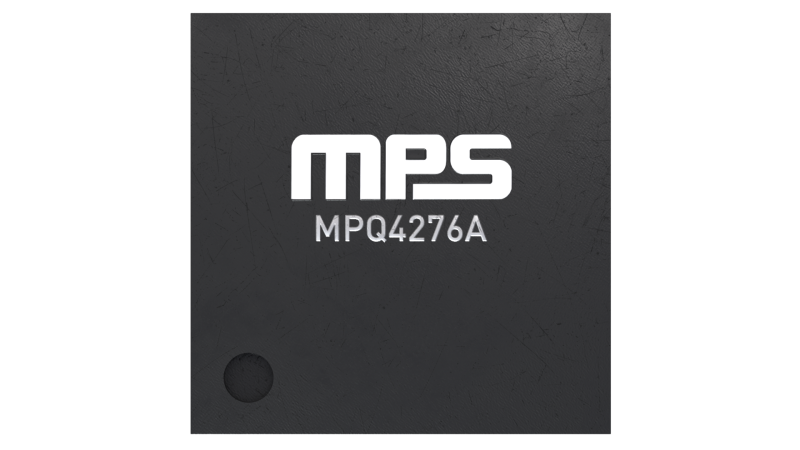

- QFN-26 (5mm x 5mm) パッケージで提供
- AEC-Q100 グレード1準拠
入手可能な製品番号
MPQ4276AGU-AEC1-Z MPQ4276AGU-AEC1-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
