MPQ2484U-AEC1

MPQ2484U-AEC1

75V、マルチトポロジー (降圧、昇圧、昇降圧) LEDコントローラ、AEC-Q100認定

データシート

概要

MPQ2484Uは、高い光度出力が必要なLEDライト用の柔軟なマルチトポロジー非同期コントローラです。デバイスは、降圧、昇圧、および昇降圧設定をサポートしているため、幅広いLEDライティングアプリケーションに適しています。

MPQ2484Uは、4.5V～45Vの広い入力電圧 (VIN) 範囲と75Vまでの最大昇圧出力電圧を備えています。ピーク電流モードは、高速過渡応答を実現し、ループの安定化を簡素化します。スイッチング周波数 (fSW) は FSETピンを介して設定するか、100kHz～2.2MHzの外部クロック信号と同期させることができます。設定可能な周波数スペクトラム拡散 (FSS) 機能により、定期的に周波数ディザリングを有効にしてEMIを向上できます。MPQ2484Uは、外部PチャネルMOSFETを利用することにより、スイッチモード調光を提供します。PチャネルMOSFETなしで、2段階調光またはパルス幅変調 (PWM) 調光を選択できます。

堅牢な故障保護には、サーマルシャットダウン、サイクルごとのピーク電流制限、出力過電圧保護 (OVP)、出力短絡保護 (SCP)、LED開放保護、および LED短絡保護が含まれます。故障状態が発生した場合、故障インジケータはアクティブロジック・ロー信号を出力します

MPQ2484Uは、TSSOP-28EPパッケージで提供されます。

機能と利点

車載ライティング用に構築
- 最大45Vのロードダンプ
- 4.5Vまでのコールドクランクによる低下
- 最大75V昇圧出力
- H/Lピンによる2段階調光
- PDIMピンによるパルス幅変調 (PWM) 調光
- スイッチ調光用の統合されたPチャネルMOSFETドライバ
- AEC-Q100 グレード1準拠
マルチトポロジー

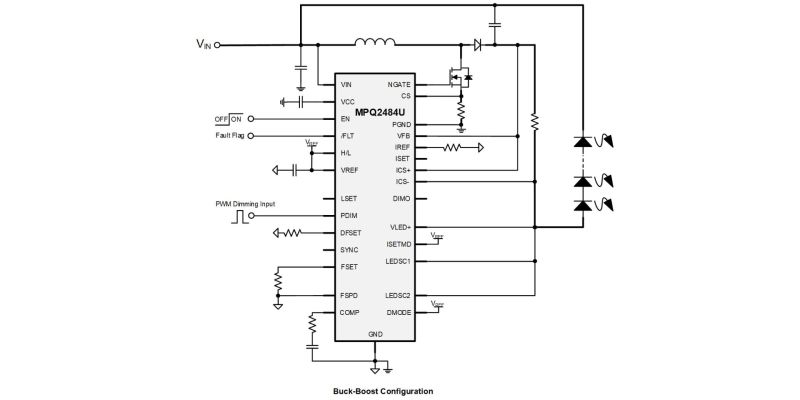

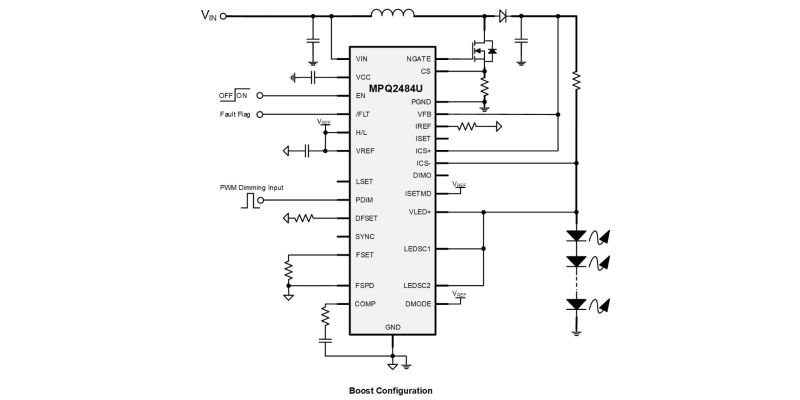

- 降圧、昇圧、昇降圧トポロジーをサポート
低ノイズの電磁障害と電磁両立性
- 選択可能な周波数拡散スペクトル (FSS)
- 設定可能または同期可能なスイッチング周波数 (f_SW)
堅牢な保護一式
- サイクルごとの電流制限
- 出力過電圧保護 (OVP)
- オープンLED保護
- LEDストリングのアノード / カソードからバッテリ / グランドへの短絡保護
- 1つまたは複数のLED短絡保護
- 過熱シャットダウン
- 故障フラグ出力 (/FLT)
その他の機能
- 5μA未満のシャットダウン電流
- 1mA未満の静止電流
- 外付け抵抗を介して設定可能な電流検出基準
- 外部ループ補償
- TSSOP-28EPパッケージで提供

入手可能な製品番号

MPQ2484UGF-AEC1-Z MPQ2484UGF-AEC1-P

P＆Zの意味

関連商品

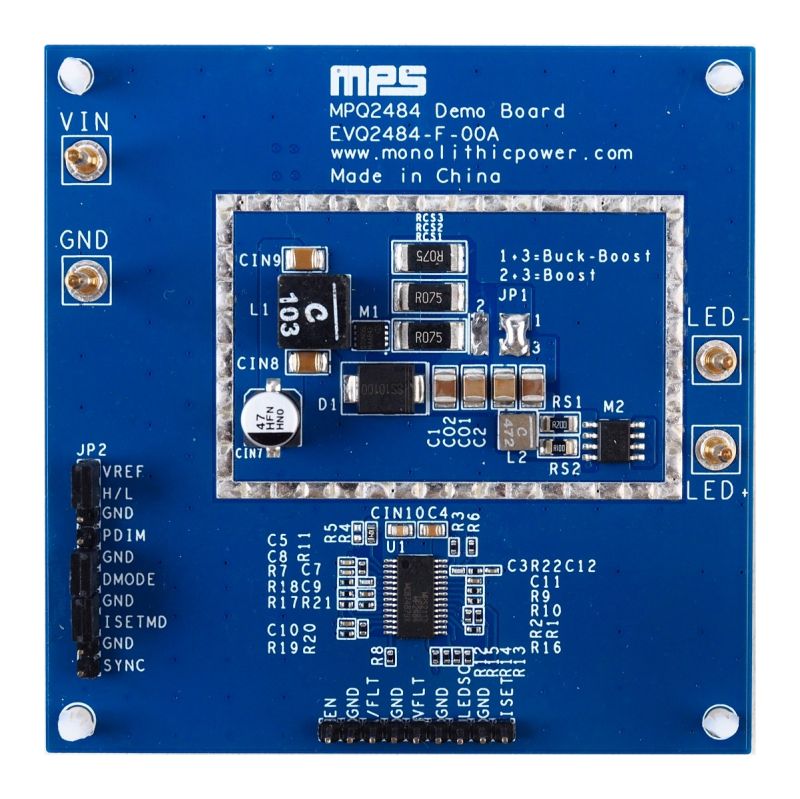

EVQ2484-F-00A 75V、マルチ調光モードを備えた、マルチトポロジーLEDコントローラ評価ボード、AEC-Q100認定済み

EVQ2484-F-00Aは、MPQ2484-AEC1、およびMPQ2484U-AECの機能を実証するために設計された評価ボードです。MPQ2484-AEC1およびMPQ2484U-AECは、高輝度LEDライト用の柔軟なマルチトポロジー非同期コントローラです。

MPQ2484-AEC1は金のボンディングワイヤを使用し、MPQ2484U-AEC1は銅のボンディングワイヤを使用しています。どちらのデバイスも降圧、昇圧および昇降圧構成をサポートしているため、多目的のアプリケーションに最適です。ピーク電流制御は、高速過渡応答を実現し、ループの安定化を簡素化します。スイッチング周波数 (f_SW) はFSETピンを使用して設定するか、100kHz～2.2MHzの外部クロック信号を使用して同期させられます。設定可能な周波数スペクトラム拡散 (FSS) 機能により、定期的にディザースイッチングをイネーブルにしてEMIを低減できます。

EVQ2484-F-00Aは完全に組み立てられた、テスト済みのLEDコントローラ評価ボードで、昇圧モードと降圧モードの構成をサポートします。これは、4.5V～45Vの広い入力電圧 (V_IN) 範囲と75Vまでの最大昇圧電圧を備えています。

MPQ2484-AEC1とMPQ2484U-AEC1はどちらもTSSOP-28EPパッケージで提供され、AEC-Q100 グレード1で利用可能です。
