MPQ3359A-AEC1

MPQ3359A-AEC1

1 / 2 / 3 / 4チャネル、高調光比、最大150mA/Ch、昇圧型白色LEDドライバ、AEC-Q100認定

データシート

概要

MPQ3359A-AEC1は、4チャネルの電流源を備えたステップアップコンバータです。小型または中型のLCDパネルのバックライトとして白色LEDアレイを駆動するように設計されています。

MPQ3359A-AEC1は、ピーク電流モードをパルス幅変調 (PWM) 制御のアーキテクチャとして使用し、昇圧型コンバータを調整します。4チャネルの電流源がLEDのカソードに適用され、LEDの輝度を調整します。各LEDストリングの電流を外付け電流設定抵抗で設定された値に調整します。ストリング間の電流調整精度は2.5%です。

効率を向上させるために、低いオン抵抗 (R_DS(ON)) のMOSFETとヘッドルーム電圧を実現しています。スイッチング周波数 (f_SW) は、抵抗または外部クロックを介して設定可能です。

MPQ3359A-AEC1は、2つの独立した入力ピン (EN / ADIMおよびPDIM) によるアナログおよびPWM調光を提供します。PWM調光中のノイズを除去するために、LED電流チャネル間で固定の遅延時間も持っています。

安全な動作を保証するための堅牢な保護機能が組み込まれています。保護モードには、過電流保護 (OCP)、過電圧保護 (OVP)、過熱保護 (OTP)、LEDストリングの開放 / 短絡保護、LEDxのGNDへの短絡保護が含まれます。

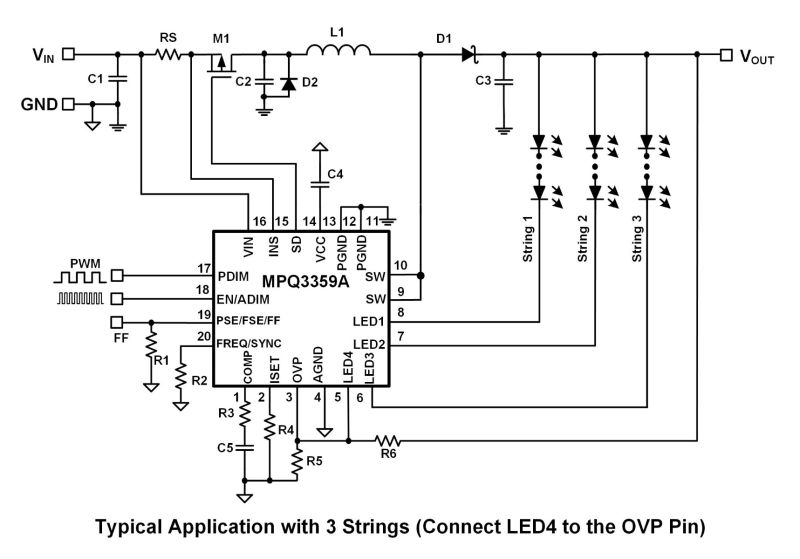

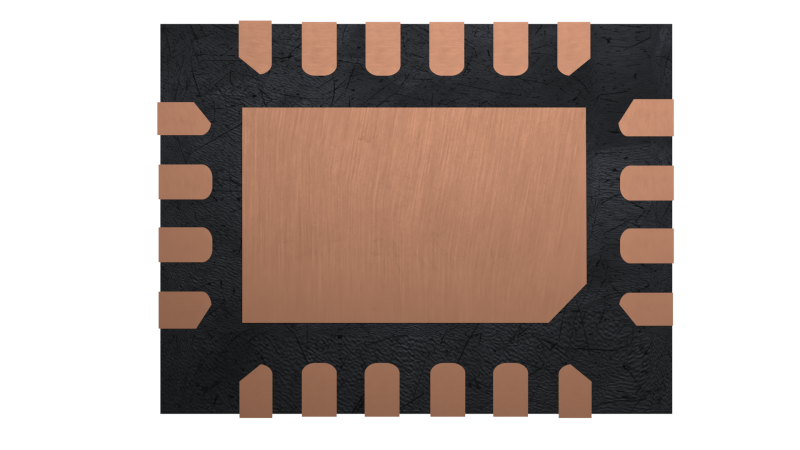

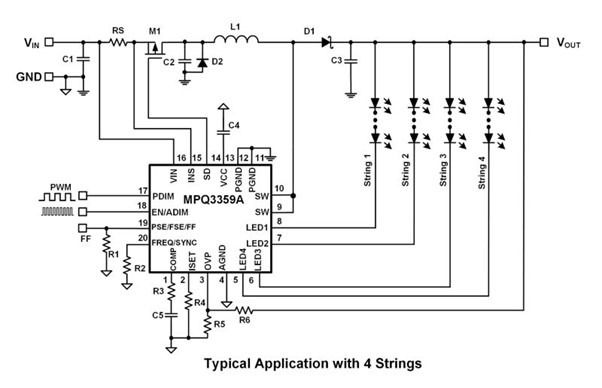

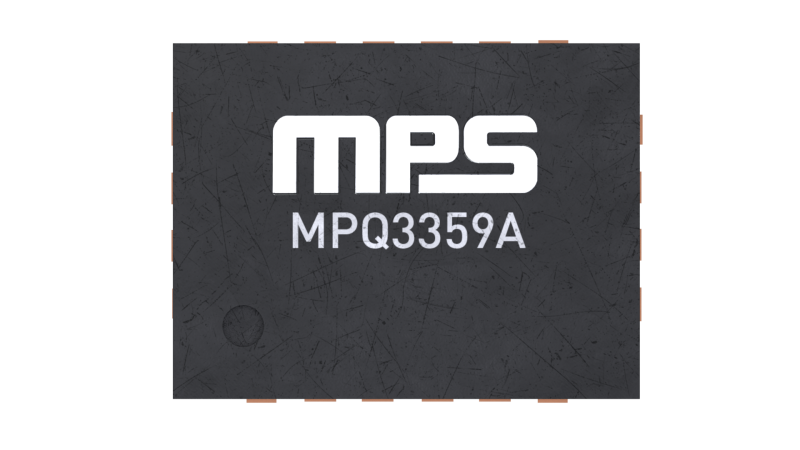

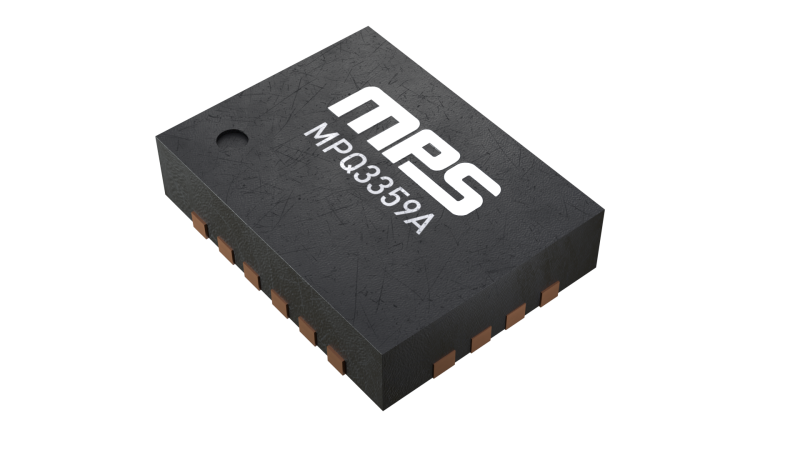

MPQ3359A-AEC1は、QFN-20 (3mm x 4mm) パッケージで提供されます。AEC-Q100 グレード1で利用可能です。
