10000:1調光比およびI2C付き、8チャネル、最大200mA/チャネル、昇圧型白色LEDコントローラ、AEC-Q100認定

概要

MPQ3368-AEC1は、8チャネルの電流源を備えたステップアップコントローラです。中型または小型のLCDパネルのバックライトとして白色LED (WLED) アレイを駆動するように設計されています。ピーク電流モードをパルス幅変調 (PWM) 制御のアーキテクチャとして使用し、昇圧型コンバータを調整します。8チャネルの電流源がLEDカソードに適用され、LEDの輝度を調整します。

MPQ3368-AEC1は、各LEDストリングの電流を外付け電流設定抵抗で設定された値に調整します。ストリング間の電流調整精度は2.5%です。MPQ3368-AEC1は、選択された立ち上がり / 立ち下がり時間を持つ外部MOSFET用の強力なゲートドライバ信号を採用しています。簡単に使用するために標準のI²Cデジタルインタフェースを搭載しています。スイッチング周波数 (f_SW) は、抵抗、I²Cインタフェース、または外部クロックを介して設定可能です。

効率とICの熱性能を向上させるために、低いヘッドルーム電圧が提供されます。MPQ3368-AEC1は、PWM入力または内部レジスタを介してアナログ、PWM、および混合調光モードを提供します。調光モードはI²Cインタフェースを介して選択できます。位相シフト機能も備わっており、突入電流を低減し、PWM調光時の可聴ノイズを排除します。

保護機能により、安全な動作が保証されます。保護機能には、過電流保護 (OCP)、過電圧保護 (OVP)、過熱保護 (OTP)、VOUTからGNDへの短絡保護、LEDxからGNDへの短絡保護、LEDの短絡およびオープン保護が含まれます。LED電流 (I_LEDx) もNTCピンを検出して自動的に減少します。

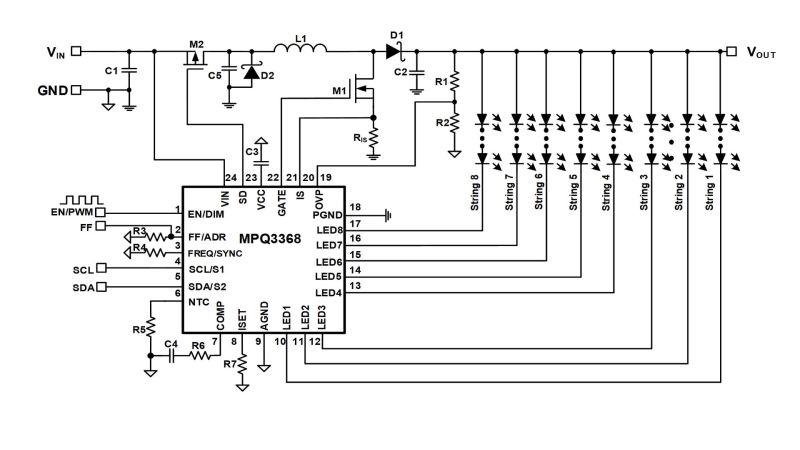

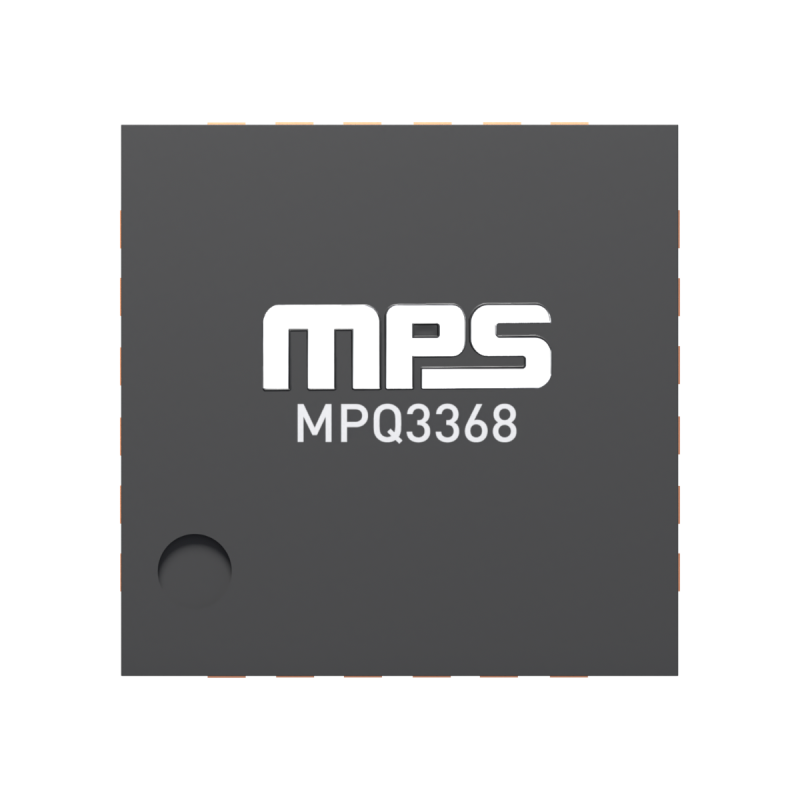

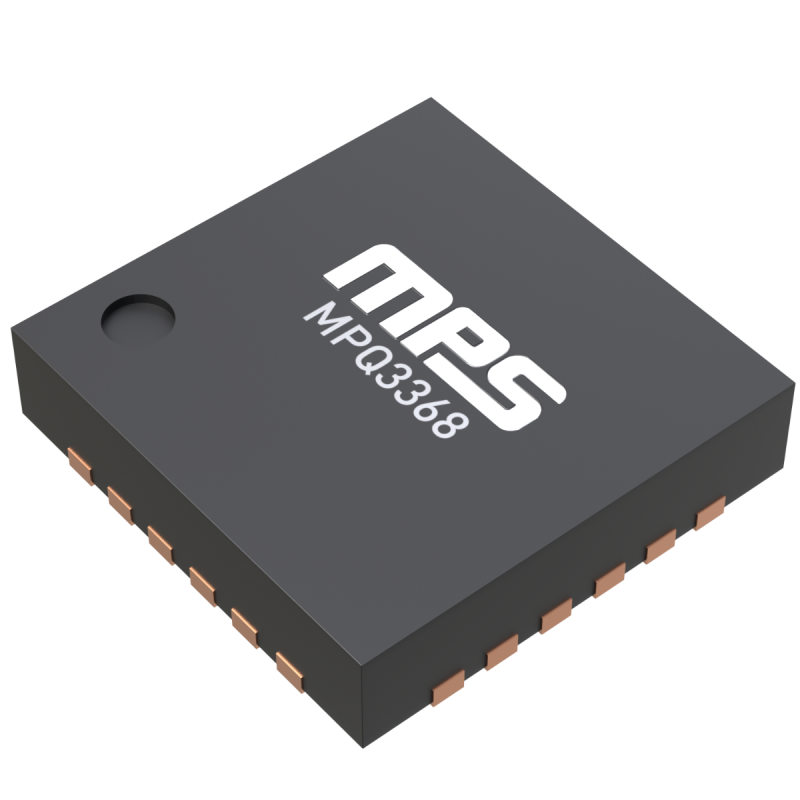

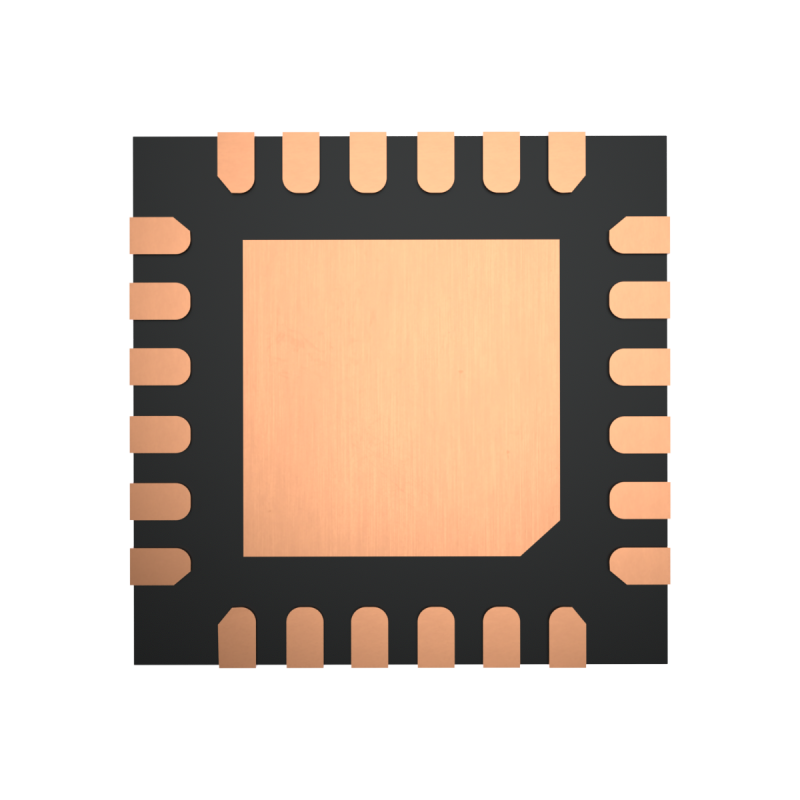

MPQ3368-AEC1は、QFN-24 (4mm x 4mm) パッケージで提供され、AEC-Q100 グレード1の認定を受けています。
