48-Channel, Max 80mA/Ch, Current Source LED Driver with Independent Analog and PWM Dimming, AEC-Q100 Qualified
Session textval
Session Titefor popup
概要
The MPQ3321-AEC1 is a 48-channel LED driver with a 22V voltage rating and maximum 80mA current sources. It is designed to drive the LED arrays for local dimming backlighting in automotive LCD panels.
The MPQ3321-AEC1 employs low headroom to regulate the LED current (ILEDx, where x = 1–48). The adaptive voltage feedback function optimizes the LED voltage (VLEDx, where x = 1–48), which achieves higher system efficiency.
The MPQ3321-AEC1 supports independent 16-bit pulse-width modulation (PWM) and 7-bit analog dimming for each channel via the serial interface.
The configurable internal registers provide reliable and flexible application. The 25MHz serial interface clock guarantees a high data transfer rate for multiple devices operating in a daisy chain application.
Robust protections are included to guarantee safe operation of the device. Protection modes include LED open protection, LED short protection, and over-temperature protection (OTP). All fault statuses can be read through the serial interface.

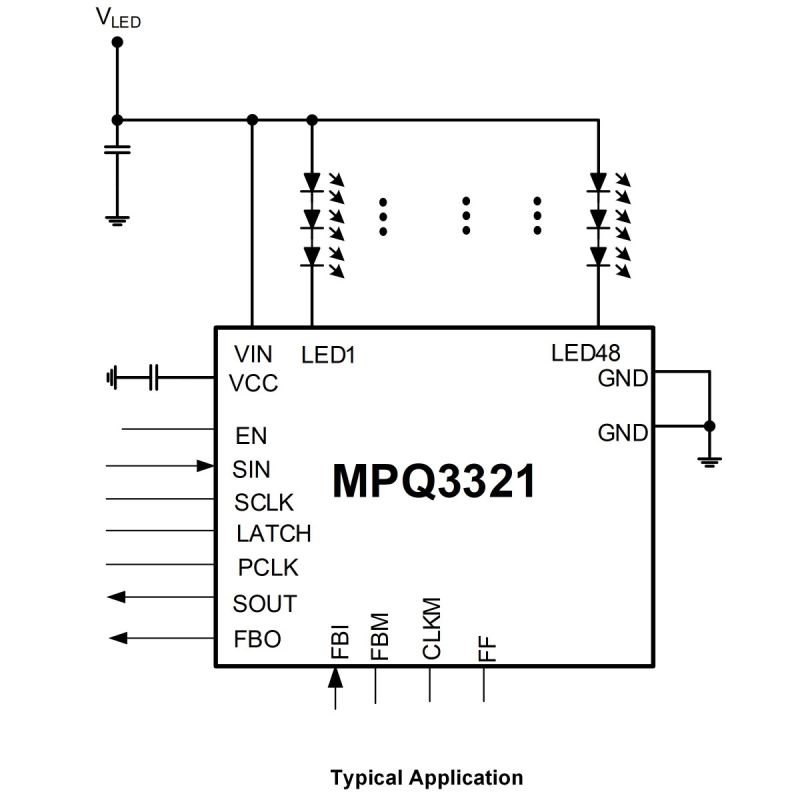

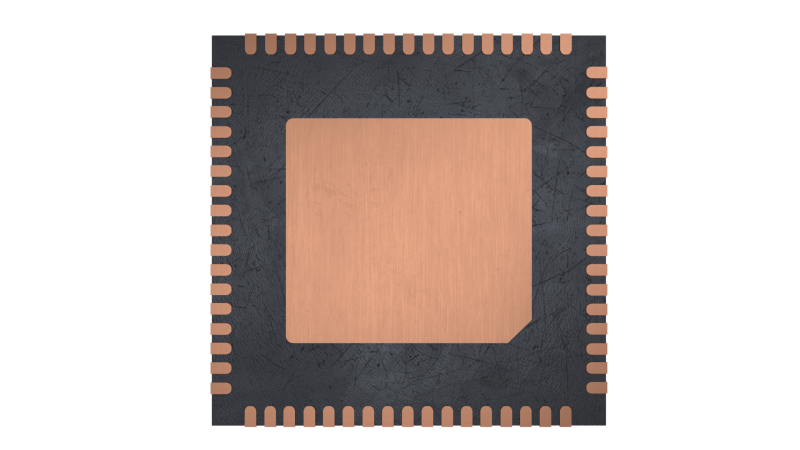

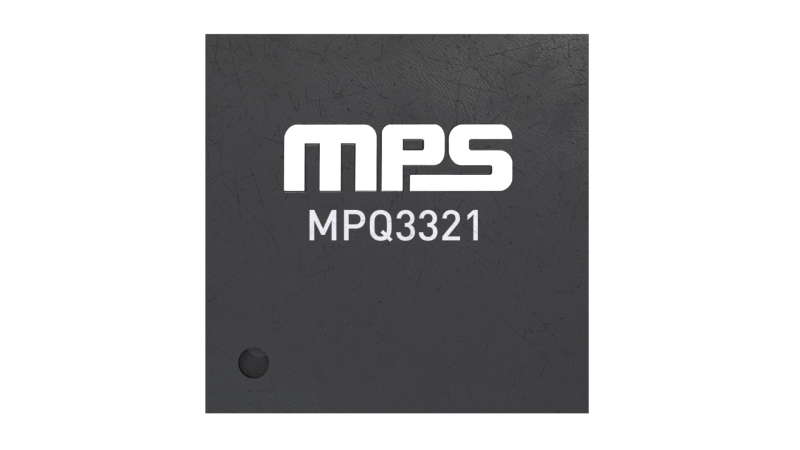

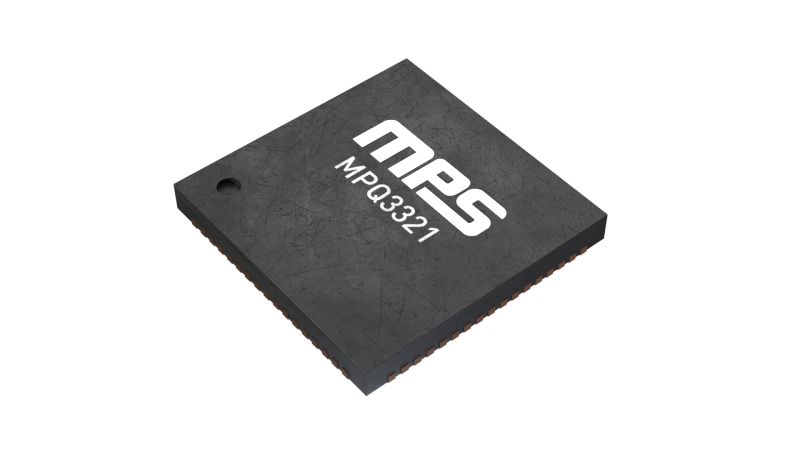

The MPQ3321-AEC1 is available in a QFN-68 (8mmx8mm) package, and it is available in AEC-Q100 Grade 0.
-
もっと見る
少なく表示
機能と利点
- Internal 48 Channels with Max 80mA per Channel
- 20V Voltage Rating
- Low Dropout Voltage (250mV at 30mA)
- Independent 16-Bit Pulse-Width Modulation (PWM) Dimming
- Independent 7-Bit Analog Dimming
- Adaptive Voltage Feedback Function
- 25MHz Serial Interface

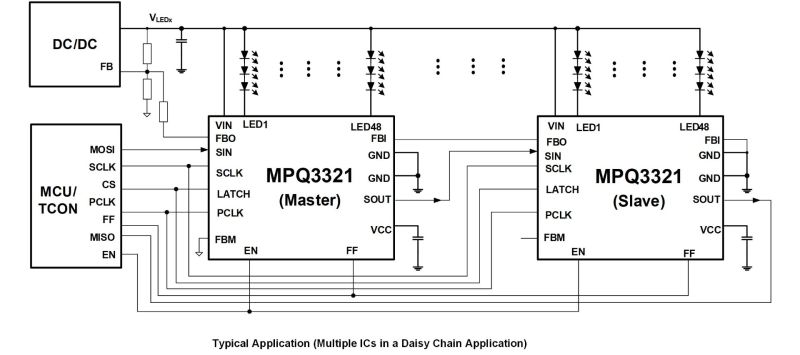

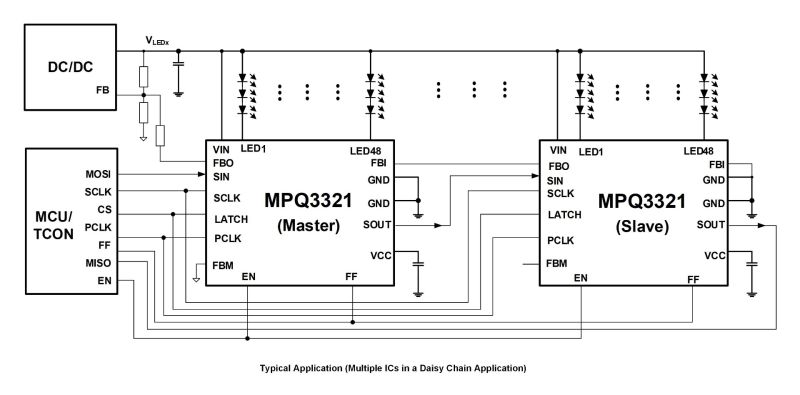

- Supports Daisy Chain for Multiple ICs
- Improves EMI with LED Current (ILEDx, where x = 1–48) Slew Rate and Phase Shift
- LED Short Protection
- LED Open Protection
- Fault Status Indicator Register
- Available in a QFN-68 (8mmx8mm) Package
- Available in AEC-Q100 Grade 0
