概要

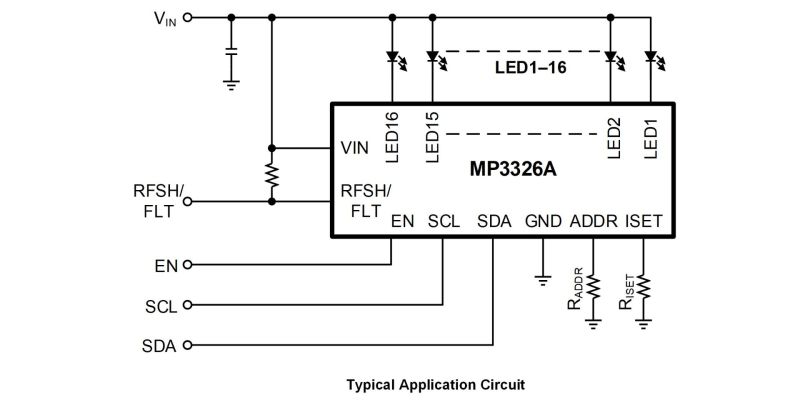

MP3326Aは、4.5V〜16Vの広い入力電圧 (VIN) 範囲で動作する16チャネルLEDドライバです。MP3326Aは、各LEDストリング端子に16個の内部電流源を利用しています。各チャネルのLED電流 (ILED) は、外付けの電流設定抵抗によって設定されます。各チャネルの最大電流は80mAです。

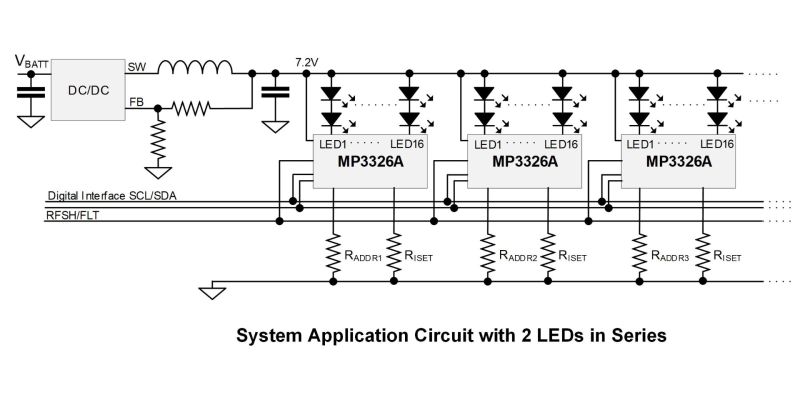

MP3326Aは、外付け抵抗を介して最大10個の設定可能なデジタルインタフェースアドレスを持つデジタルインタフェースを搭載しています。つまり、MP3326Aが最大10個のカスケード接続されたデバイスに対応して、LEDアレイを駆動できるということです。各チャネルは、デジタルインタフェースを介してイネーブルまたはディセーブルにできます。
MP3326Aは、各LEDチャネルに独立したパルス幅変調 (PWM) 調光とアナログ調光の両方、および各チャネルに12ビットのPWM調光と6ビットのアナログ調光を採用しています。ILEDランプレートと位相シフトを設定可能で、EMIを低減します。
MP3326AはRFSH / FLTピンからリフレッシュ信号を出力できます。ここで、リフレッシュ信号の周波数 (fREFRESH) は、シリアルインタフェース経由で設定できます。
保護機能には、LED開放保護、LED短絡保護、および過熱保護 (OTP) が含まれます。障害インジケータも備わっています。保護が作動すると、RFSH / FLTピンがLowになり、対応する故障レジスタがセットされます。
MP3326Aは、QFN-24 (4mm x 4mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 4.5V〜16Vの広い入力電圧 (VIN) 範囲
- 16チャネル、最大80mA/チャネル
- 外付け抵抗を介して設定されたLED電流 (ILED)
- 各チャネル用6ビットアナログ調光
- 各チャネル用12ビットパルス幅変調 (PWM) 調光
- 選択可能な、220Hz、250Hz、280Hz、または330Hzの設定可能なPWM調光周波数 (fPWM)
- リフレッシュ信号出力
- デジタルインタフェース
- 外付け抵抗を介して構成可能な10個のアドレス
- 設定可能なILEDスルーレート
- 40μsの位相シフト
- 故障インジケータ
- LED開放保護
- 設定可能なしきい値を備えたLED短絡保護
- 低電圧誤動作防止機能 (UVLO) 保護
- 過熱保護 (OTP)
- QFN-24 (4mm x 4mm) パッケージで提供
- ウェッタブルフランクパッケージで提供
入手可能な製品番号
MP3326AGRE-Z MP3326AGRE-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
