概要

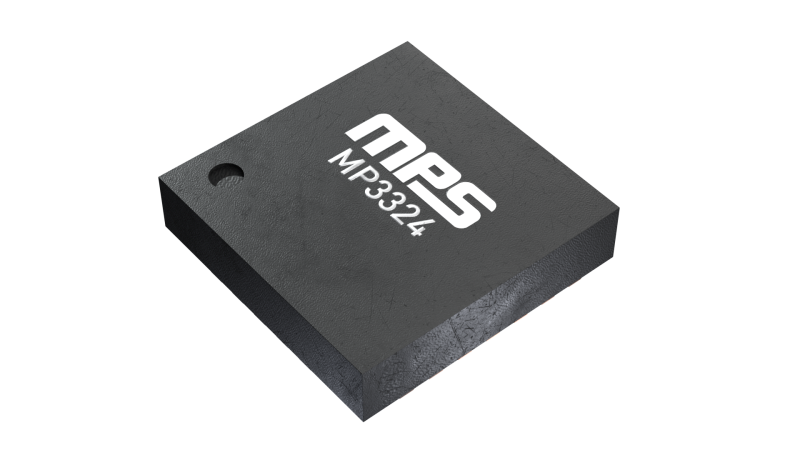

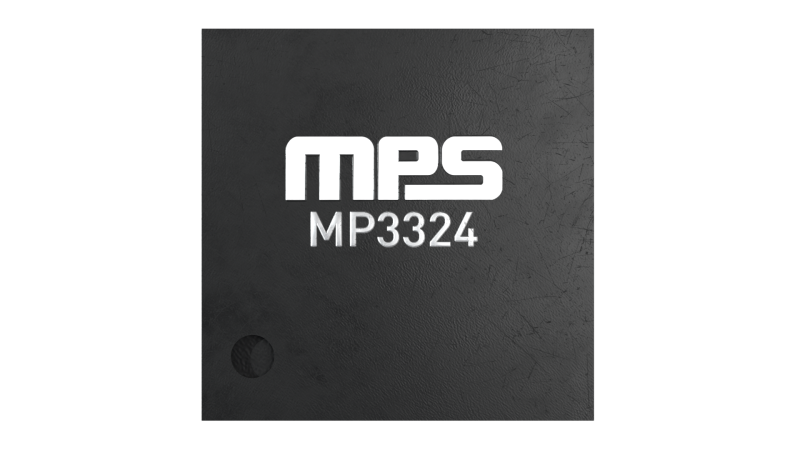

MP3324は、4V〜16Vの広い入力電圧 (VIN) 範囲で動作する8チャンネル白色LED (WLED) ドライバです。MP3324は、各LEDストリング端子に8個の内部電流源を適用しています。各チャネルのLED電流 (ILED) は、外部電流設定抵抗によって設定されます。各チャネルの最大電流は100mAです (VIN ≥ 4.5V)。
I2Cインタフェースを搭載しています。外部抵抗を介して設定できる10の異なるI2Cアドレスがあります。これは、MP3324が、LEDアレイを駆動するためにカスケード接続された最大10個のICをサポートできるという意味です。各チャネルは、I2Cを介して有効または無効にできます。
MP3324は、各LEDチャネルごとに個別のパルス幅変調 (PWM) 調光とアナログ調光の両方を採用しており、チャネルごとに12ビットのPWM調光分解能と6ビットのアナログ調光を備えています。ILEDランプレートと位相シフトは、EMIとEMCを低減するように設定できます。
MP3324は、RFSH / FLT端子からリフレッシュ信号を出力できます。リフレッシュ信号周波数 (fREFRESH) はI2Cを介して設定できます。
保護機能には、LED開放負荷保護 (OLP)、LED短絡負荷保護 (SLP)、および過熱保護 (OTP) が含まれます。このデバイスには、故障表示も備わっています。保護機能がトリガされると、RFSH / FLTピンがLowになり、対応する障害レジスタがセットされます。

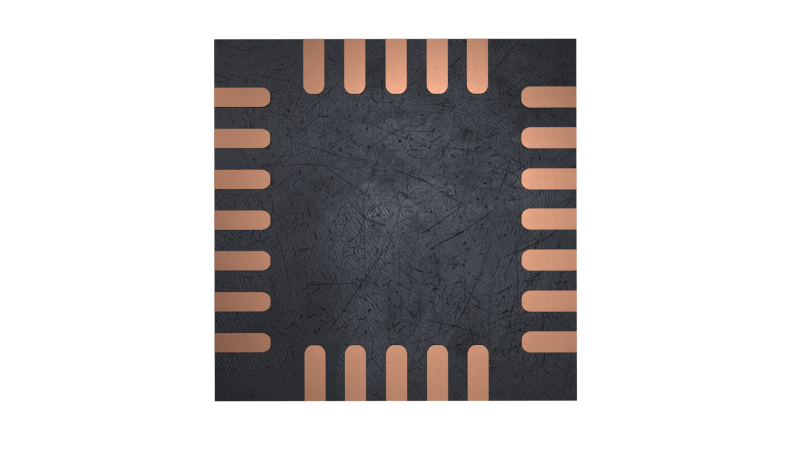

MP3324は、QFN-24(4mmx4mm)パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 広い4V〜16V入力電圧 (VIN) 範囲
- 8チャネル、1チャネルあたり最大100mA (VIN ≥ 4.5V)
- 外部抵抗を介して設定されたLED電流 (ILED)
- チャネルごとの6ビットアナログ調光
- チャネルごとの12ビットパルス幅変調 (PWM) 調光
- 選択可能な220Hz、250Hz、280Hz、または330HzのPWM調光周波数 (fPWM)
- リフレッシュ信号出力
- I2Cインタフェース
- 外付け抵抗を介して構成可能な10個のアドレス
- 設定可能なILEDスルーレート
- 80μsの位相シフト
- 故障表示
- LED開放保護
- 設定可能なしきい値を備えたLED短絡保護
- 低電圧ロックアウト (UVLO) 保護
- 過熱保護 (OTP)
- ELV指令Ⅱ準拠
- QFN-24 (4mm x 4mm) パッケージで提供
入手可能な製品番号
MP3324GRE-Z MP3324GRE-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
