MPQ7250-AEC1

MPQ7250-AEC1

3チャネル、200mA、サーマルシェアリング機能付き、リニアLEDドライバ、AEC-Q100認定

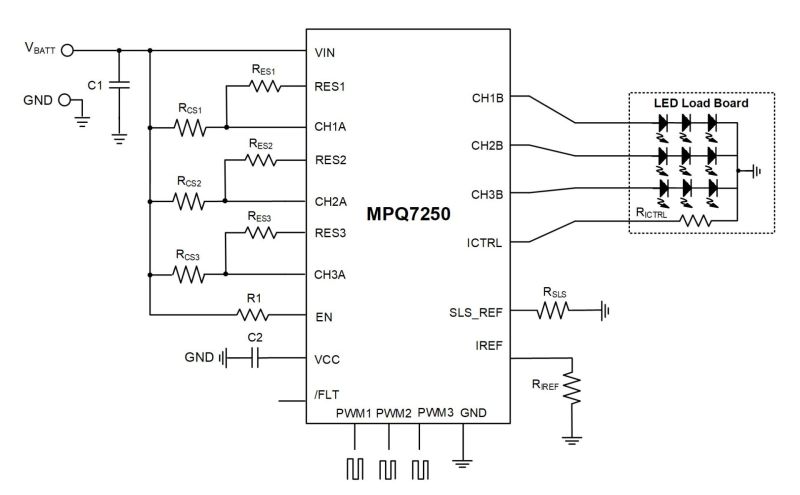

概要

MPQ7250-AEC1は、3チャネル、ハイサイド (HS) リニアLEDドライバであり、車載用バッテリーから直接LEDストリングを駆動するのに最適です。ボードの温度を下げる独自の熱管理設計により、チャネルあたりクラス最高の200mAのLED電流 (I_LEDx) を出力します。外部シャント抵抗が出力電流 (I_OUT) を共有し、ドライバからの電力を消費するために利用されます。

コンパクトなライティング・アプリケーションに最適化された各チャネルには、輝度制御をサポートする専用のパルス幅変調 (PWM) 調光入力ピンを持っています。LED温度モニタリング用の負温度係数 (NTC) 抵抗またはLED輝度ビニング抵抗のいずれかを、同じボード上またはボード外に接続できます。

高度な診断および故障保護機能には、LED開放保護、LED短絡保護、シングルLED短絡 (SLS) 保護、サーマルシャットダウンなどがあります。このデバイスは、ワンフェイル・オールフェイルまたはワンフェイル・アザーズ・オンモードで動作するように設定することができ、故障インジケータ出力ピンを介してこれらの故障状態のいずれかを示すことができます。

MPQ7250-AEC1は、最小限の数の外付け部品しか必要とせず、コンパクトなQFN-20 (4mm x 4mm) パッケージで提供されます。AEC-Q100 グレード1で利用可能です。

機能と利点

車載用アプリケーション向けの設計:
- 4.5V〜36Vの広い入力電圧 (V_IN) 幅
- -40°C～+150°Cの動作ジャンクション温度 (T_J)
エクステリアLEDライティング用に最適化:
- 3チャネル、最大200mA/チャネル
- 温度幅で±5%の精度
- 外部抵抗経を介して調整可能なLED電流 (I_LEDx)
- 入力パルス幅変調 (PWM) 調光デューティサイクル
- オフボードビニング抵抗
- 電流ディレーティング用の外部負温度係数 (NTC)
- 外付けシャント抵抗による熱管理
- 200mAで最大ドロップアウト電圧900mV (V_DROPOUT)
診断および保護機能:
- LEDの開放 / 短絡検出
- ワンフェイル・オールフェイルまたはワンフェイル・アザーズオンのいずれかに設定可能
- 自動回復機能付きの単一LED短絡障害検出
- LED電流ディレーティング
- サーマルシャットダウン
その他の機能:
- ASIL要件の達成でシステムをサポートするために利用可能な機能安全ドキュメント
- システム保護および診断用のフェイルセーフ (/FS) ピンおよび故障レジスタ
- ワンタイムプログラマブル (OTP) メモリ
- ウェッタブルフランクのQFN-20 (4mm x 4mm) パッケージで提供
- AEC-Q100 グレード 1で利用可能
