概要
MPQ7210-AEC1は、2つの独立したLEDチャネルを駆動する定電流源として動作するように設計された同期整流デュアルバックLEDドライバです。各チャネルは最大2Aの出力電流 (IOUT) に対応でき、並列接続して最大4Aの電流に対応することもできます。
4.5V～60Vの入力電圧 (VIN) 範囲では、チャネルごとに最大12個のLEDストリングを直列に接続できます。MPQ7210-AEC1 は、マトリックスマネージャと組み合わせることで、アダプティブドライビングビームやマトリックスヘッドライトを駆動するための理想的なアーキテクチャを実現できます。
安全保護機能には、過電流保護 (OCP)、低電圧誤動作防止機能 (UVLO)、早期熱警告、および熱シャットダウンを報告するために使用される障害 (/FS) ピンが含まれています。これらの機能は、機能安全要件を満たすシステムを支援するために使用できます。
内蔵された10ビットのアナログ-デジタルコンバータ (ADC) は、VIN、出力電圧 (VOUT)、 VCC電圧 (VCC)、ジャンクション温度 (TJ) をモニタし、データを内部レジスタに記録します。これらの診断は、シリアル・ペリフェラルインタフェース (SPI) を介してマイクロコントローラ (MCU) によってリードバックできます。SPIは、レジスタ内の調光プロファイルを事前設定し、障害 (/FS) ピン上の不要な信号をマスクするためにも使用できます。

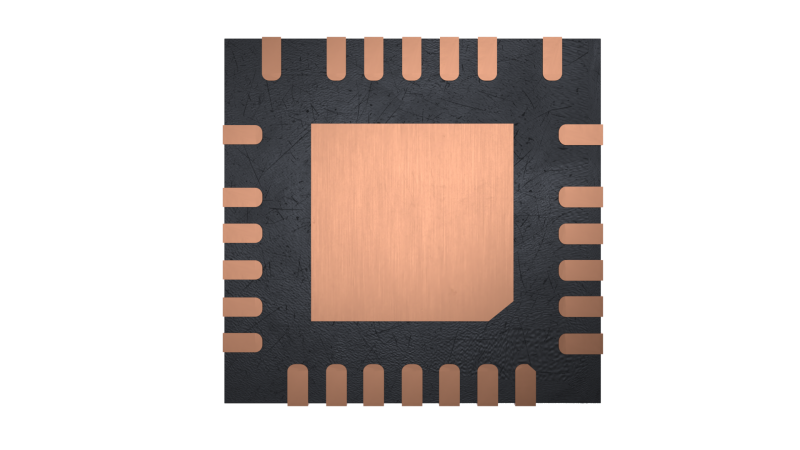

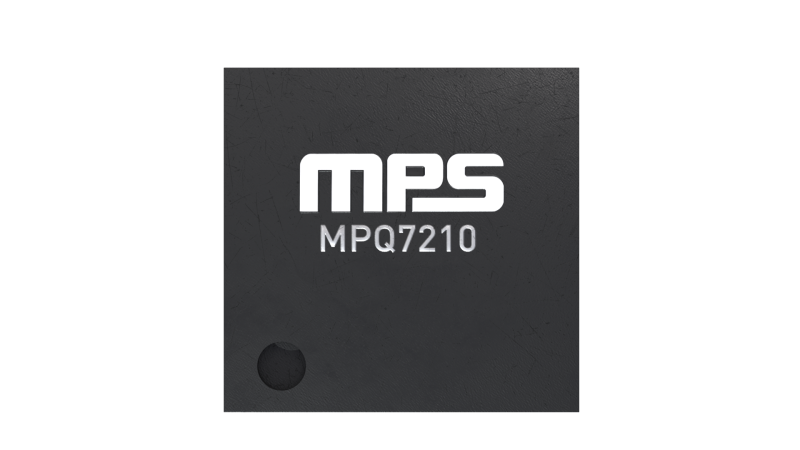

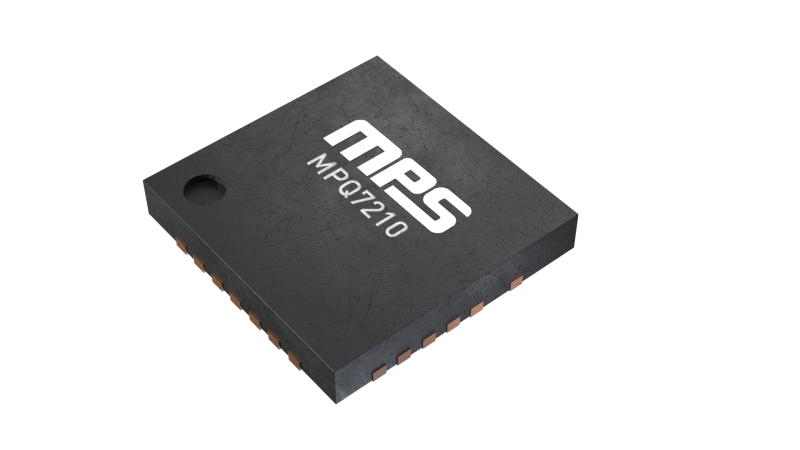

MPQ7210-AEC1は、多数の外部部品の必要性を最小限に抑え、QFN-26 (5mm x 5mm) パッケージで提供されます。AEC-Q100 グレード1で利用可能です。
-
もっと見る
少なく表示
機能と利点
- 車載LEDアプリケーション向けに設計:
- 4.5V〜60Vの広い入力電圧 (VIN) 範囲
- 2Aのデュアルチャネル降圧
- 4Aのシングルチャネル降圧
- ±3%のLED電流精度
- -40～+150℃の動作ジャンクション温度 (TJ)
- 8ビットアナログ調光
- 12ビットパルス幅変調 (PWM) 調光
- EMC / EMI低減用に最適化:
- 選択可能な220kHz、420kHz、1.1MHz、または2.3MHzのスイッチング周波数 (fSW)
- 選択可能な周波数スペクトラム拡散 (FSS)
- CISPR 25 クラス5準拠の安全性
- 安全保護機能:
- VIN、出力電圧 (VOUT)、VCC電圧 (VCC)、およびTJをモニタするためのアナログ-デジタルコンバータ (ADC)
- フェイルセーフ (/FS) ピンとレジスタ
- 出力低電圧保護 (UVP)
- 過電流保護 (OCP)
- 早期熱警報
- サーマルシャットダウン
- 設定可能な機能を備えたシリアル・ペリフェラルインタフェース (SPI)
- 電流制限
- その他の機能:
- マルチページのワンタイムプログラマブル (OTP) メモリ
- ウェッタブルフランクのQFN-26 (5mm x 5mm) パッケージで提供
- AEC-Q100 グレード1で利用可能
入手可能な製品番号
MPQ7210GUE-0000-AEC1-Z MPQ7210GUE-0000-AEC1-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
