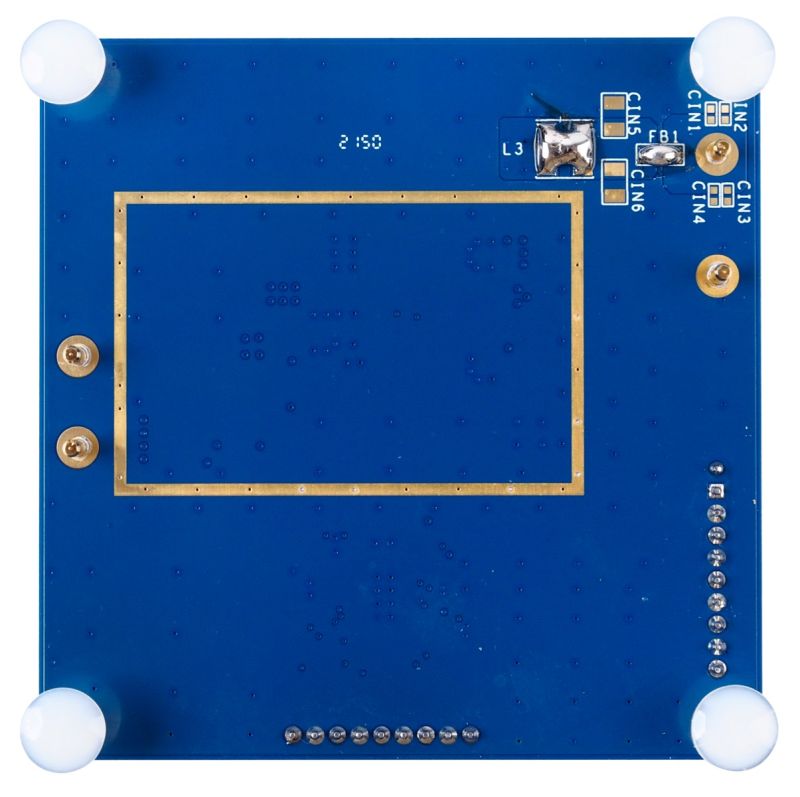

EVQ2484-F-00A

EVQ2484-F-00Aは、MPQ2484-AEC1、およびMPQ2484U-AECの機能を実証するために設計された評価ボードです。MPQ2484-AEC1およびMPQ2484U-AECは、高輝度LEDライト用の柔軟なマルチトポロジー非同期コントローラです。

MPQ2484-AEC1は金のボンディングワイヤを使用し、MPQ2484U-AEC1は銅のボンディングワイヤを使用しています。どちらのデバイスも降圧、昇圧および昇降圧構成をサポートしているため、多目的のアプリケーションに最適です。ピーク電流制御は、高速過渡応答を実現し、ループの安定化を簡素化します。スイッチング周波数 (f_SW) はFSETピンを使用して設定するか、100kHz～2.2MHzの外部クロック信号を使用して同期させられます。設定可能な周波数スペクトラム拡散 (FSS) 機能により、定期的にディザースイッチングをイネーブルにしてEMIを低減できます。

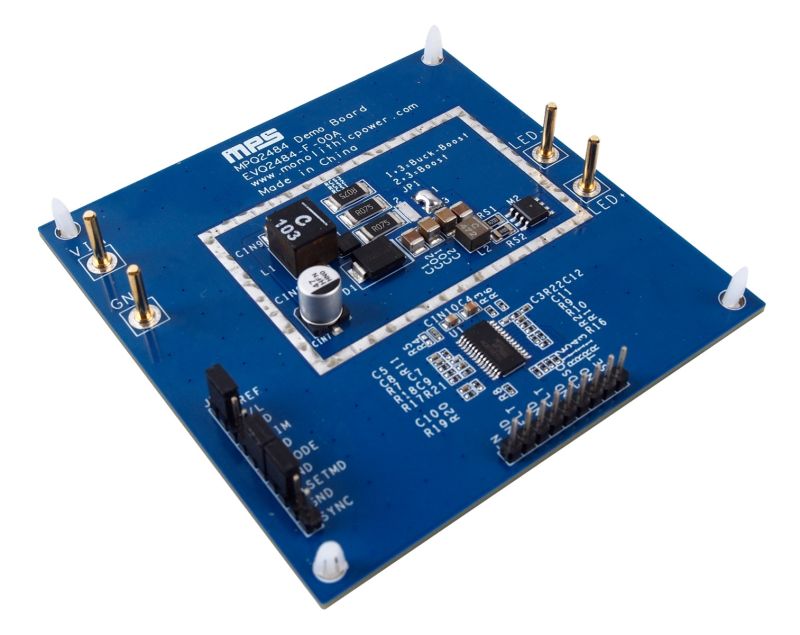

EVQ2484-F-00Aは完全に組み立てられた、テスト済みのLEDコントローラ評価ボードで、昇圧モードと降圧モードの構成をサポートします。これは、4.5V～45Vの広い入力電圧 (V_IN) 範囲と75Vまでの最大昇圧電圧を備えています。

MPQ2484-AEC1とMPQ2484U-AEC1はどちらもTSSOP-28EPパッケージで提供され、AEC-Q100 グレード1で利用可能です。
