MPQ4253B-AEC1

36V降圧コンバータは、USB Type-Aを1つ、USB Type-CデュアルUSB充電ポート1つをサポートし、Apple MFI、AEC-Q100認定に合格しています

データシート

概要

MPQ4253Bは、2つのUSB電流制限スイッチと各ポートの充電ポート識別回路を備えたモノリシックなステップダウン・スイッチモードコンバータを統合しています。MPQ4253Bは、すぐれたロードレギュレーションおよびラインレギュレーションを備え、広い入力電圧 (V_IN) 範囲にわたって、最大6Aの出力電流 (I_OUT) を実現します。

USB出力は、固定されたUSB Type-A USBポート1つとUSB Type-C USBポート1つです。各USBスイッチは電流制限されています。USB1ポートはUSB Type-C 5V@3A DFPモードにも対応しています。USB2ポートは、バッテリー充電仕様 (BC1.2)、Appleデバイダーの3モード、および1.2V/1.2VモードのDCP方式をサポートしているため、外部ユーザーの介入は不要です。

MPQ4253B降圧およびUSB2出力は、ENがハイの場合、常にオンです。USB2がデバイスと接続されていることを検出すると、USB1ポートの能力が自動的に1.5Aに変更されます。

ステップダウンコンバータはピーク電流 (I_PEAK) モード制御を使い、I_OUTを調整します。軽負荷状態では、部品はパルス周波数変調 (PFM) モードに入り、効率を向上します。

豊富な保護機能には、ヒカップモードによる過電流保護 (OCP)、出力過電圧保護 (OVP)、およびサーマルシャットダウンなどがあります。デバイスは、USB1ポートの負荷制限モードをサポートしています。負荷制限に入ると、USB Type-Cのアドバタイズ時の電流能力は1.5Aに変わります。

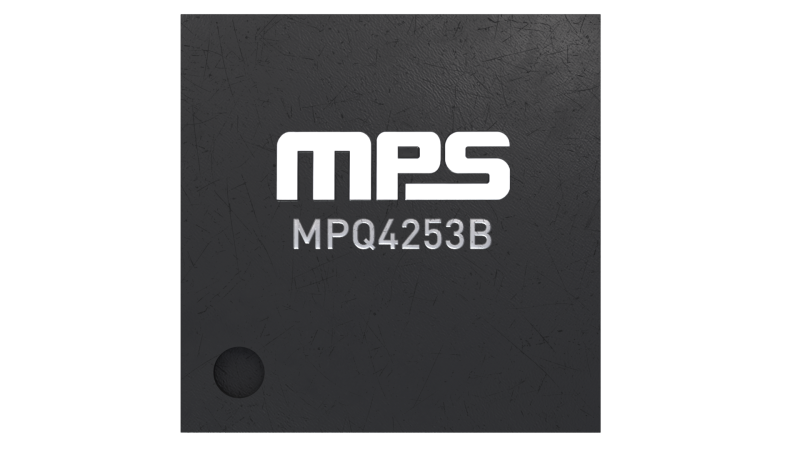

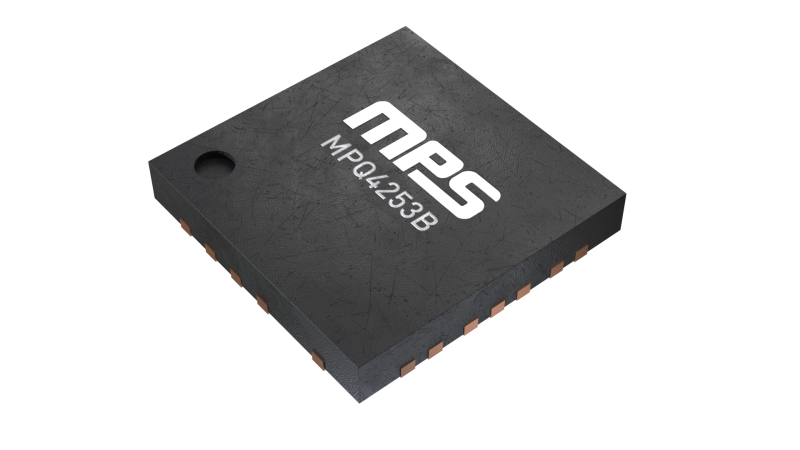

MPQ4253Bは、最小限の数のすぐに利用できる標準の外付け部品だけで済み、QFN-26 (5mm x 5mm) パッケージで提供されます。
