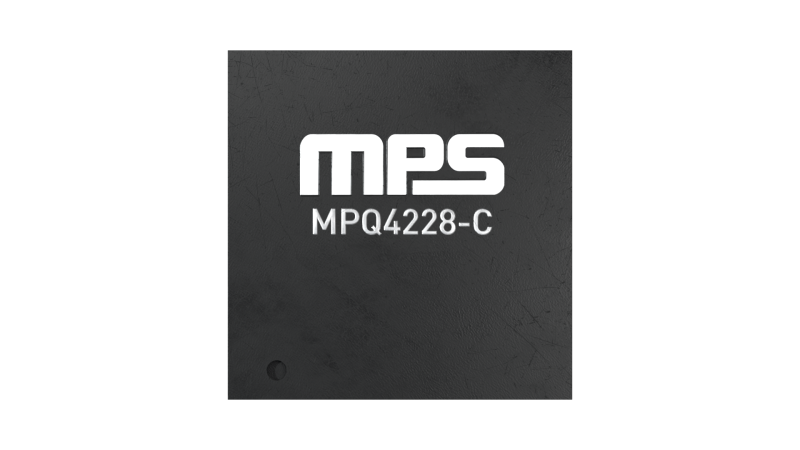

MPQ4228-C-AEC1

CDPおよびType-C 5V@3A DFPモードに対応したUSB給電ポート付き、36V、3A、ステップダウンコンバータ、AEC-Q100認定

データシート

概要

MPQ4228-C は、モノリシックでステップダウンのスイッチモードコンバータと単一のUSB電流制限スイッチと同様に、USBポート用のType-C 5V@3Aモード設定チャネルも統合しています。これは、すぐれたロードレギュレーションおよびラインレギュレーションを備え、広い入力電圧 (V_IN) 範囲にわたって、最大3Aの連続出力電流 (I_OUT) 電圧を実現します。

USBスイッチの出力は電流制限されています。USBポートは、チャージングダウンストリームポート (CDP) 方式に対応しています。USBポートはUSB Type-C 5 V@3A DFPモードにも対応しています。

故障状態保護には、ヒカップ電流制限、出力過電圧保護 (OVP)、DP / DM / CC1 / CC2のバッテリへの短絡保護、およびサーマルシャットダウンが含まれます。

MPQ4228-Cは、最小限の数のすぐに利用できる、標準の外付け部品だけで済み、QFN-22 (4mm x 4mm) パッケージで提供されます。

機能と利点

BC1.2 CDPモードに対応
USB Type-C 5V@3A DFPモードに対応
USB_OUT、DP / DM、CC1 / CC2ピン短絡バッテリ保護
広い4.2V〜36V連続動作入力電圧 (VIN) 範囲
Apple MFI R33 認定試験に合格
USB-IF Type-C 認定試験に合格
選択可能なスイッチング周波数 (f_SW) (420kHzおよび2.2 MHz、スペクトル拡散)
過電圧保護 (OVP) 機能を備えた高帯域幅USB2.0データスイッチ
調整可能なラインドロップ補償
正確な3.55A および2.85A USB電流制限
統合された20mΩ低R_DS(ON)USBスイッチ
145℃ 内部負荷制限開始温度
ENシャットダウン放電機能
OVP、過電圧保護 (OCP)、および過熱保護 (OTP) 用故障表示
200kHz〜2.2MHzまでの周波数同期
降圧とUSB両方のヒカップ電流制限
USBスイッチ用OVP
CC1およびCC2ピンに対する ±8kV IEC 61000-4-2接触放電ESD定格
±8kV IEC 61000-4-2接触放電ESD定格 (DPピンおよびDMピンに外付け小型ESDダイオードによる)
DP、DM、CC1およびCC2ピン用±15kV IEC 61000-4-2接触放電ESD定格
ウェッタブルフランクのQFN-22 (4mm x 4mm) パッケージで提供
AEC-Q100 グレード1準拠

入手可能な製品番号

MPQ4228GRE-C-AEC1-Z MPQ4228GRE-C-AEC1-P

P＆Zの意味

関連商品

MPQ4228GRE-AEC1 DCPおよびType-C 5V@3A DFPモードに対応したUSB充電ポート付き3A、36V降圧コンバータ、AEC-Q100認定

MPQ4228 は、モノリシックでステップダウンのスイッチモードコンバータと単一のUSB電流制限スイッチと同様に、USBポート用のType-C 5V@3Aモード設定チャネルも統合しています。これは、優れたロードレギュレーションおよびラインレギュレーションを備え、広い入力電圧 (V_IN) 範囲にわたって、最大3Aの出力電流 (I_OUT) 電圧を実現します。

USBスイッチの出力は電流制限されています。USBポートは、Apple 3Aデバイダーモード、BC1.2用DCPスキーム、1.2V / 1.2 Vモードに対応しています。USBポートは、USB Type-C 5V@3A DFPモードとType-Aモード (CC1 = 97.6kΩ) もサポートします。

故障状態保護には、ヒカップモードによる電流制限、出力過電圧保護 (OVP)、DP / DM / CC1 / CC2のバッテリへの短絡保護、およびサーマルシャットダウン (TSD) が含まれます。

負の温度係数 (NTC) 入力は、外部PCBおよびその他の部品の温度をモニタします。

MPQ4228は、最小限の数のすぐに利用できる、標準の外付け部品だけで済み、QFN-22 (4mm x 4mm) パッケージで提供されます。

MPQ4228GRE-Q-AEC1

QC3.0およびType-C 5V@3A DFPに対応した1チャネル USB給電ポート付き、3A、36V、ステップダウンコンバータ、AEC-Q100認定
