MPQ72957FS-AEC1
MPSafeTM, ASIL-D, 4-Rail, 8-Phase Controller with Digital Interface, AEC-Q100 Qualified
Session textval
Session Titefor popup
概要
The MPQ72957FS-AEC1 is a four-rail, digital, multi-phase controller for autonomous driving applications. The device can work with MPS's Intelli-PhaseTM products to complete the multi-phase voltage regulator (VR) solution with minimal external components. It can be configured up to 8 phases for 4-rail operation.
The MPQ72957FS-AEC1 provides on-chip multiple-time programmable (MTP) memory to store and restore device configurations. Device configurations and fault parameters can be configured and monitored via the digital interface. The MPQ72957FS-AEC1 can also monitor and report the output current (IOUT) through the current sense (CS) output from Intelli-PhaseTM products.
The MPQ72957FS-AEC1 is based on a unique, digital, multi-phase non-linear control to provide fast transient response to load transients with minimal output capacitors. With only one power loop control method for both steady state and load transient, power loop compensation is simple to configure.

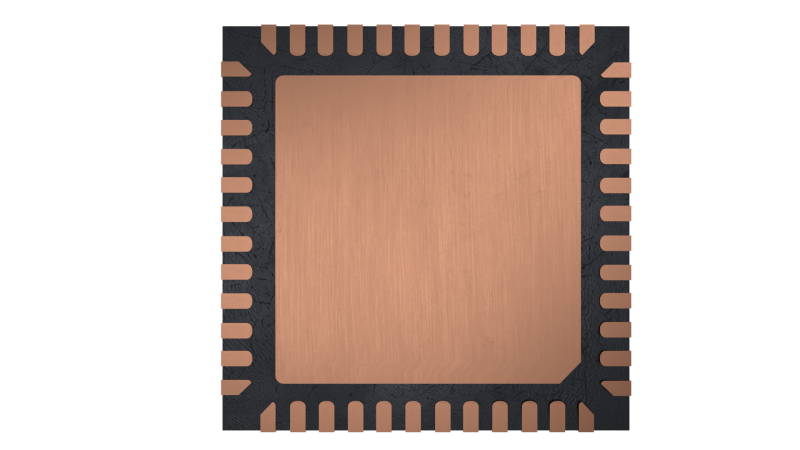

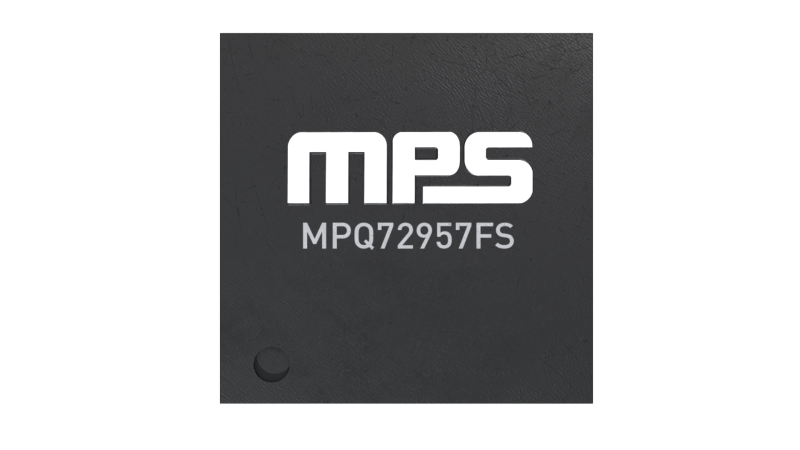

The MPQ72957FS-AEC1 is available in a TQFN-48 (7mmx7mm) package, and is available in AEC-Q100 Grade 1.
-
もっと見る
少なく表示
機能と利点
- 4-Rail, Up to 8-Phase Digital Pulse-Width Modulation (PWM) Controller
- Digital Interface for Configuring and Monitoring
- Built-In Multiple-Time Programmable (MTP) Memory to Store Custom Configurations
- Automatic Loop Compensation
- Automatic Phase-Shedding (APS) to Improve Overall Efficiency
- Phase-to-Phase Active Current Balancing
- Input Voltage (VIN) and Output Voltage (VOUT) Monitoring
- Output Current (IOUT) Monitoring
- Regulator Temperature Monitoring
- Under-Voltage Lockout (UVLO), Over-Voltage Protection (OVP), Under-Voltage Protection (UVP), Over-Current Protection (OCP), Over-Temperature Protection (OTP), and Reverse-Voltage Protection (RVP)
- Cyclic Redundancy Check (CRC) and Error Correction Code (ECC) for MTP Transformation
- Packet Error Checking (PEC) for Digital Interface Communication
- Configurable Load Line Configuration
- Available in a TQFN-48 (7mmx7mm) Package
- Available in AEC-Q100 Grade 1
入手可能な製品番号
MPQ72957FSGQNTE-xxxxAEC-Z MPQ72957FSGQNTE-xxxxAEC-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
