MPQ6653AGDTE-AEC1

MPQ6653AGDTE-AEC1

35V/1.2A、単相BLDCモータドライバ、ホールセンサ内蔵、TQFN-6 (2mm x 3mm) WFパッケージ、AEC-Q100認定

データシート

概要

MPQ6653AGDTE-AEC1はパワーMOSFETを内蔵し、ホール効果センサを組み込んだシングルフェーズブラシレスDC (BLDC) モータドライバです。最大1.2Aのピークコイル電流で単相ブラシレスDC (BLDC) モータを駆動します。入力電圧 (V_IN) 範囲は3.5V～35Vの間です。

MPQ6653AGDTE-AEC1は、パルス幅変調 (PWM) 信号または PWMピンのDC電圧を通じてモータ速度を制御します。このデバイスは、設定可能なソフト整流、ホールオフセット角度、および速度曲線の構成を備えています。

FG / RDピンは、内蔵ホールセンサの出力に基づく回転速度インジケータ (FG)、またはロックロータ保護がトリガされた場合はロックロータインジケータ (RD) のどれかとして機能します。

豊富な保護には、入力過電圧保護 (OVP)、低電圧誤動作防止機能 (UVLO)、ロックロータ保護、過電流保護　(OCP)、およびサーマルシャットダウン保護が含まれます。

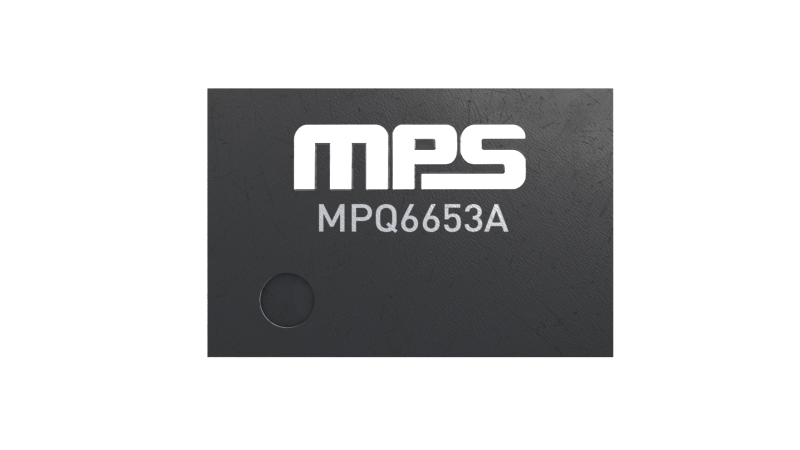

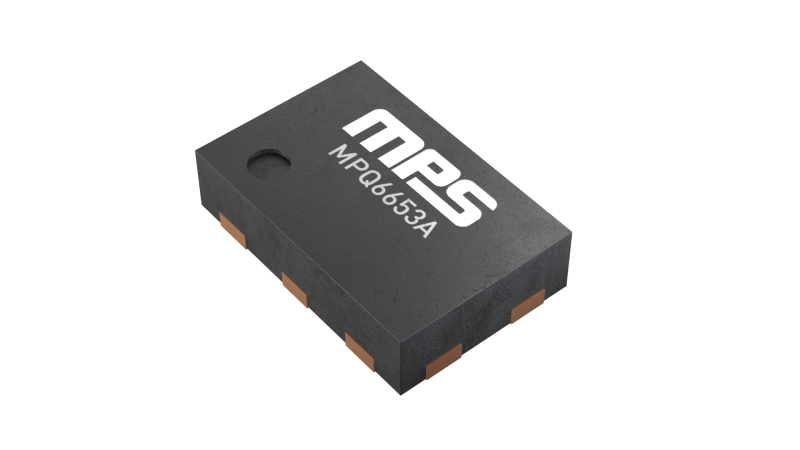

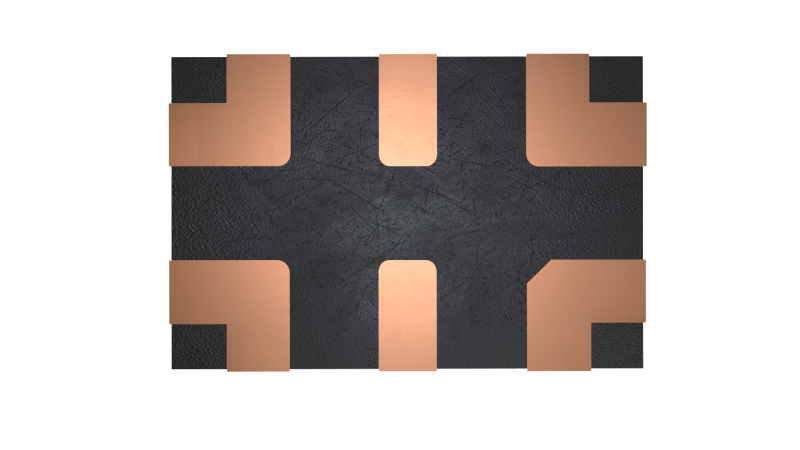

MPQ6653AGDTE-AEC1は、ウェッタブル TQFN-6 (2mm x 3mm) パッケージで提供されます。AEC-Q100グレード1で利用可能です。

MPQ6653AGJS-AEC1とMPQ6653AGJ-AEC1は機能的には同じ部品ですが、それぞれTSOT23-6-SLとTSOT23-6パッケージで提供されます。
