概要
MP6655はパワーMOSFETとホール効果センサを内蔵したシングルフェーズブラシレスDC (BLDC) モータドライバです。最大2.5Aのピーク位相電流で単相BLDCモータを駆動します。入力電圧 (VIN) 範囲は3.3V～18Vです。
MP6655は、60Hz～100kHzの範囲のPWM入力周波数を持つパルス幅変調 (PWM) 信号を通じてモータ速度を制御します。
MP6655には回転速度検出機能があります。回転速度検出器 (FG / RDピン) はオープンドレイン出力です。内部ホールコンパレータの出力に、高いまたは低い電圧を出力します。
豊富な保護には、入力過電圧保護 (OVP)、低電圧誤動作防止機能 (UVLO)、ロックロータ保護、過電流保護 (OCP)、およびサーマルシャットダウン保護が含まれます。

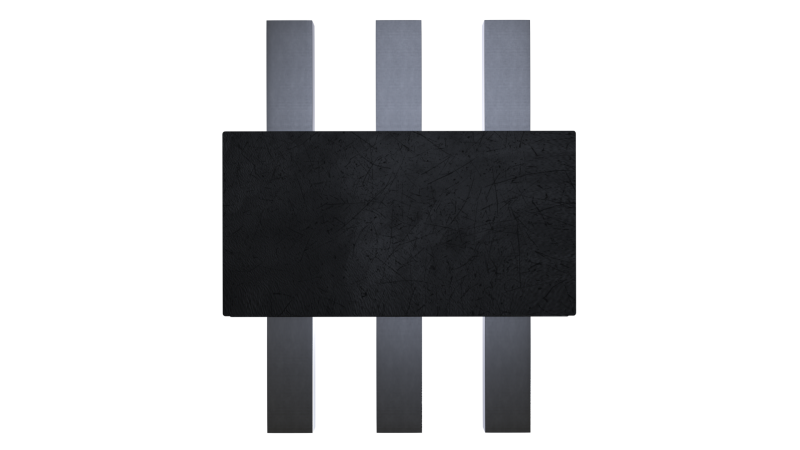

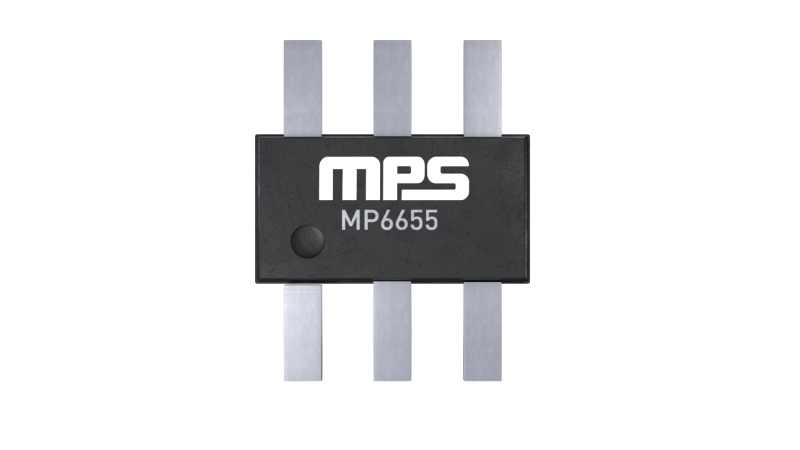

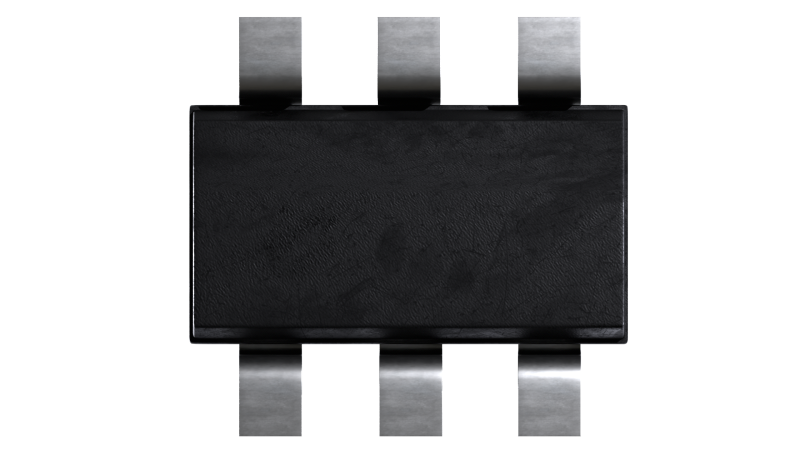

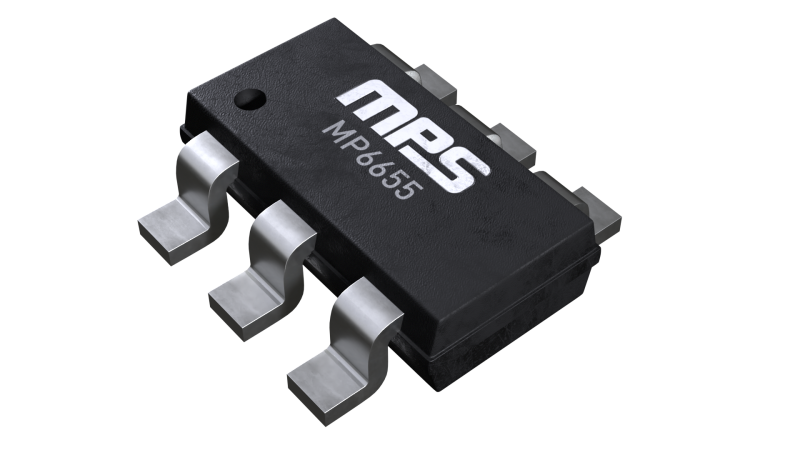

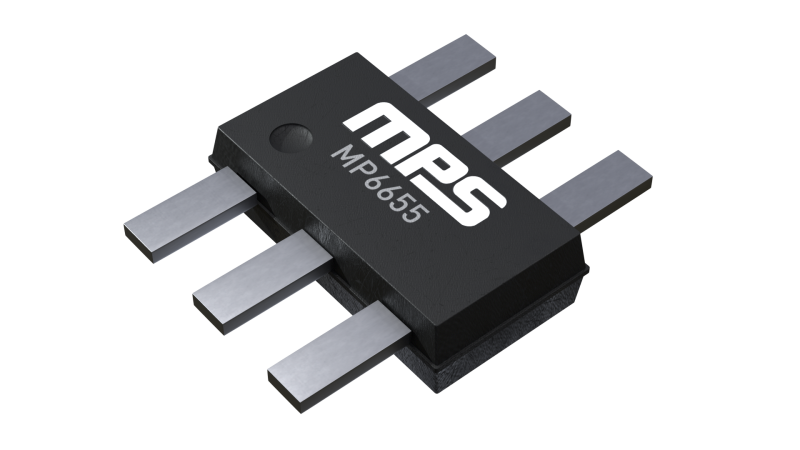

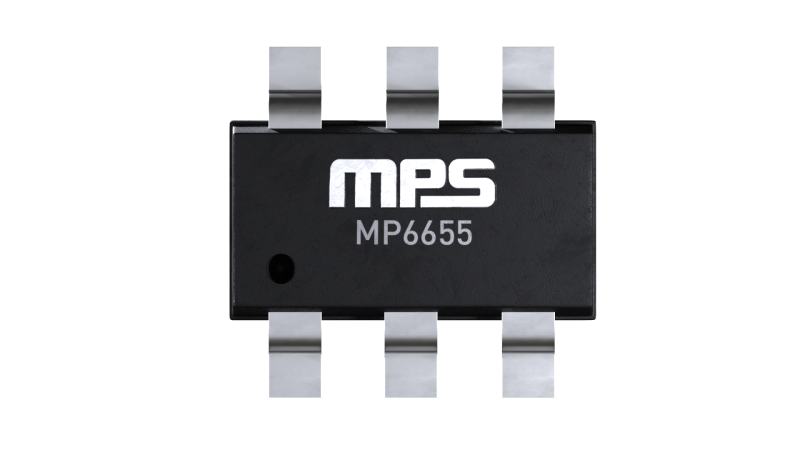

MP6655は、TSOT23-6-SLおよびTSOT23-6-Lパッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 3.3V〜18Vの動作入力電圧 (VIN) 範囲
- 2.5Aピークフェーズ電流
- オンチップ・ホールセンサ
- パワーMOSFETを内蔵 : 全250mΩのハイサイドMOSFET (HS-FET) およびローサイドMOSFET (LS-FET)
- 60Hz〜100kHzのパルス幅変調 (PWM) 入力範囲
- 曲線の設定
- 設定可能な最小速度と開始デューティサイクル
- クローズドループまたはオープンループ速度制御
- 設定可能なソフトスタート時間 (tSS)
- 省電力モード
- 27kHzのPWM出力周波数
- スタンバイモード
- 最大ピーク電流保護
- 過電流保護 (OVP)
- ロックロータ保護
- 過電流保護 (OCP)
- 自動回復付きサーマルシャットダウン
- 選択可能なFGおよびRD出力
- TSOT23-6-SLおよびTSOT23-6-Lパッケージで提供
入手可能な製品番号
MP6655GJS-xxxx-Z MP6655GJS-xxxx-P MP6655GJS-0000-Z MP6655GJS-0000-P MP6655GJL-xxxx-Z MP6655GJL-xxxx-P MP6655GJL-0000-Z MP6655GJL-0000-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
