MP6638
Session textval
Session Titefor popup
概要

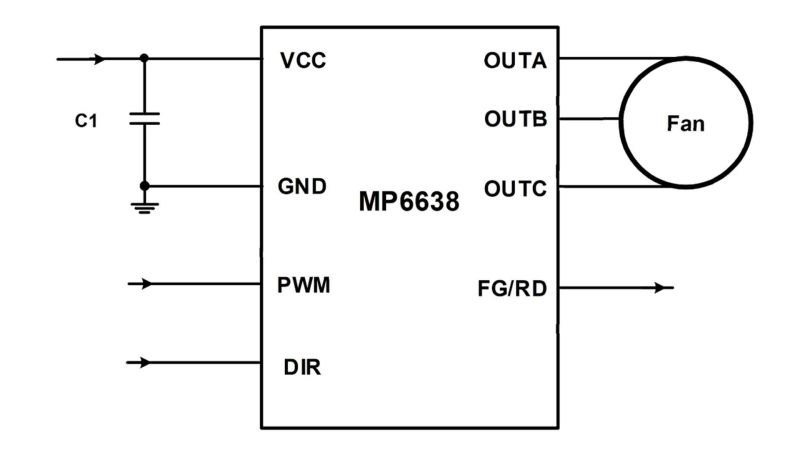

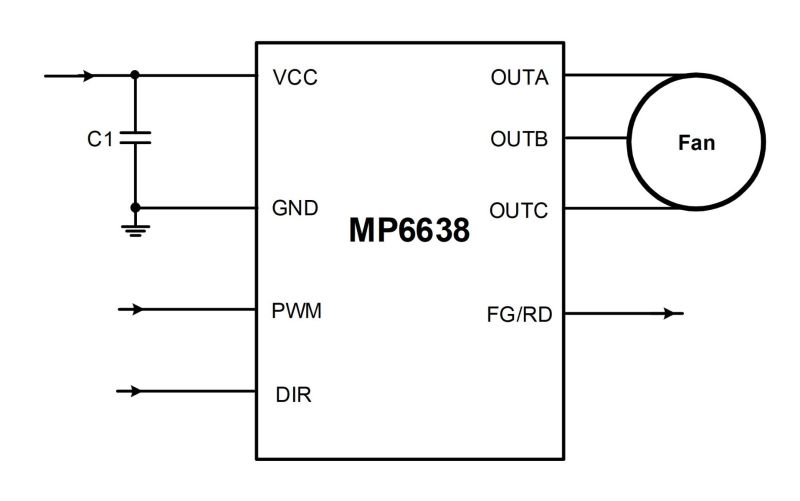

MP6638は、パワーMOSFETを統合した3相センサレスのブラシレスDC (BLDC) モータドライバです。最大1.7Aのピーク位相電流で、効率が向上し、振動が低減する正弦波センサレス制御を備えています。
入力電圧 (VIN) 範囲は2.5V～15Vです。MP6638は、PWM入力周波数 (50Hz ～ 100kHz) のPWM信号を介してモータの速度を制御します。MP6638は回転速度検出も備えています。回転速度検出器 (FG/RDピン) はオープンドレイン出力です。
豊富な保護には、入力過電圧保護 (OVP)、低電圧誤動作防止機能 (UVLO)、ロックロータ保護、過電流保護 (OCP)、およびサーマルシャットダウン保護が含まれます。

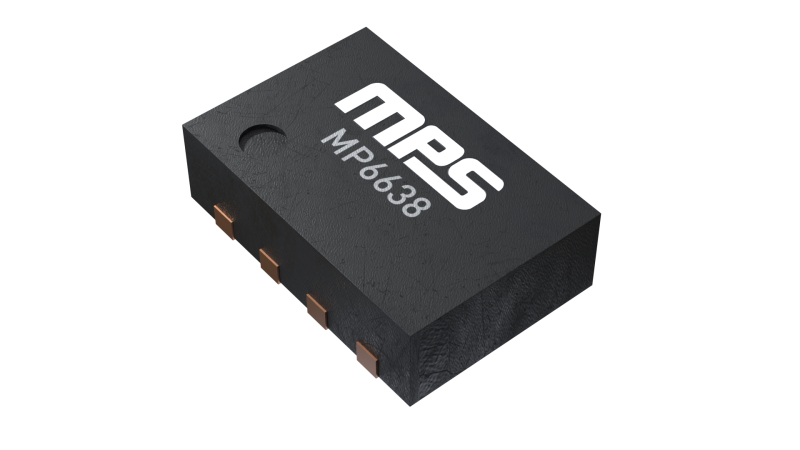

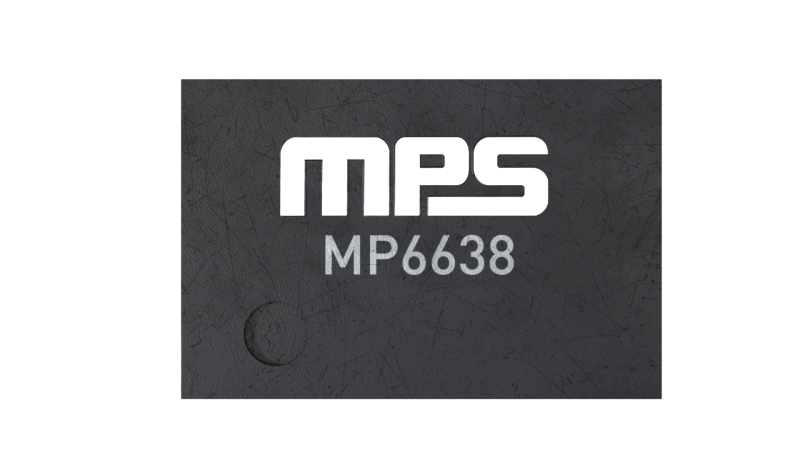

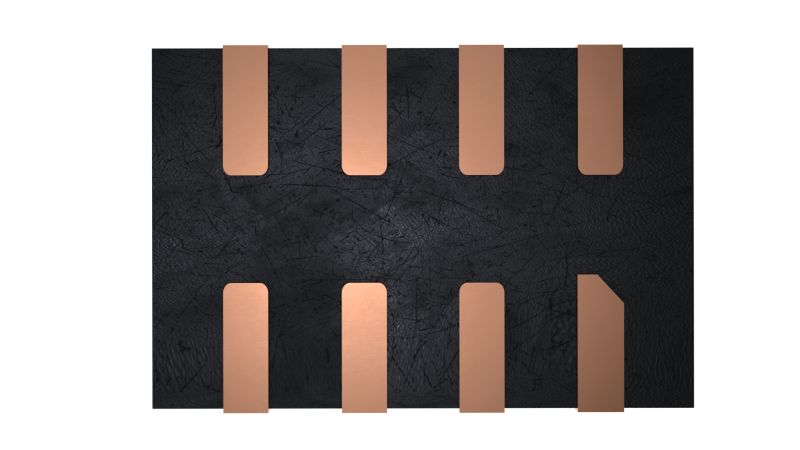

MP6638は、UTQFN-8 (2mm x 2.5mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 2.5V〜15V入力動作電圧 (VIN) 範囲
- 最大1.7Aのピーク相電流
- 最大1.2A RMS相電流
- 正弦波センサレス制御
- 統合MOSFET : HS-FET LS-FET = 330mΩ
- 50Hz〜100kHzのパルス幅変調 (PWM) 入力に対応
- 省電力モード
- 30kHzのPWM出力周波数
- 方向制御
- 選択可能な1倍、1/2倍、1/3倍のFGまたはRD出力
- 過電流保護 (OCP)
- 最大ピーク電流保護
- 過電圧保護 (OVP)
- ロックロータ保護
- サーマルシャットダウン保護
- UTQFN-8 (2mm x 2.5mm) パッケージで提供
入手可能な製品番号
MP6638GRPU-xxxx-Z MP6638GRPU-xxxx-P MP6638GRPU-0000-Z MP6638GRPU-0000-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
