MP6653A

TSOT23-6-SL、および、TSOT23-6パッケージにホールセンサとMOSFETを内蔵した35V、1.2A、単相BLDCモータドライバ

データシート

概要

MP6653AはパワーMOSFETを内蔵し、ホール効果センサを組み込んだシングルフェーズブラシレスDC (BLDC) モータドライバです。広い3.5V～35Vの入力電圧 (V_IN) 範囲にわたって、最大1.2Aのピークコイル電流を実現できます。

パルス幅変調 (PWM) 信号またはPWMピンに印加されるDC電圧 (V_DC) によってモータの速度が制御されます。このデバイスは、ソフト整流、設定可能なホールオフセット角度、設定可能な速度曲線も備えています。

FG / RDピンはオープンドレイン出力で、速度検出 (FG) またはロックされたロータ検出 (RD) 用に設定できます。内蔵のホール効果センサの出力に基づいて速度を検出し、ロータロック保護が作動した場合はロータロックを検出できます。

豊富な保護には、入力過電圧保護 (OVP)、低電圧誤動作防止機能 (UVLO)、ロックロータ保護、過電流保護 (OCP)、およびサーマルシャットダウンが含まれます。

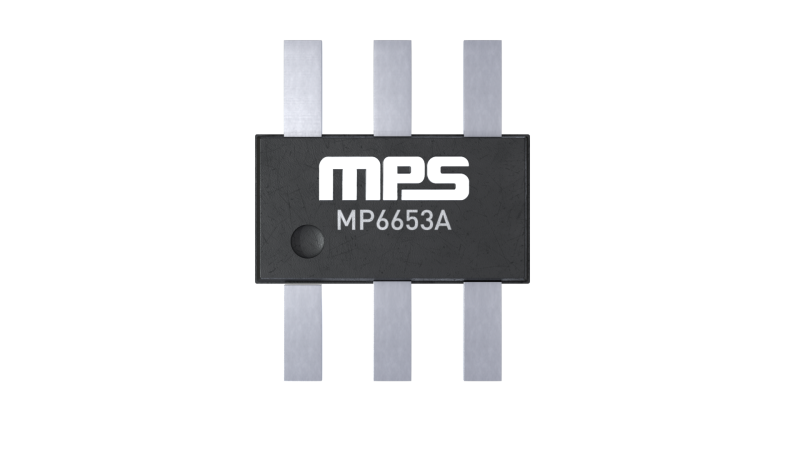

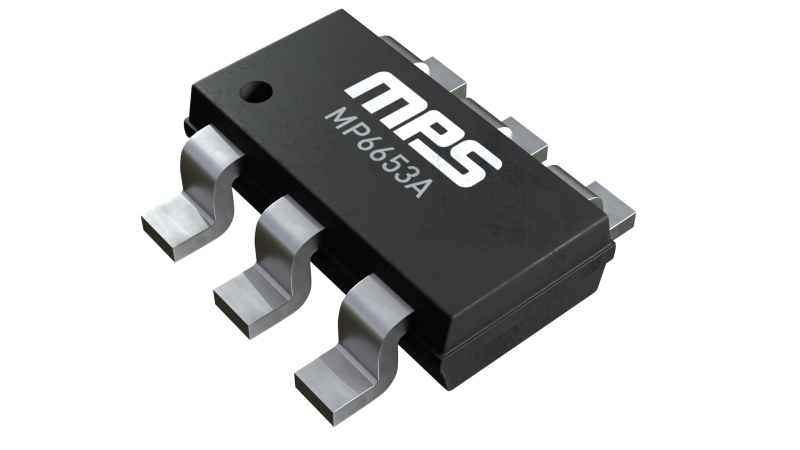

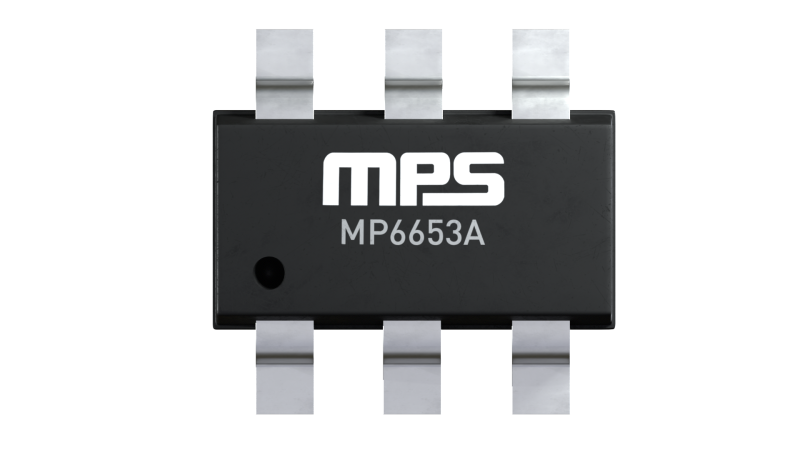

MP6653AGJLはTSOT23-6-Lパッケージで、MP6653AGJSはTSOT23-6-SLパッケージで提供されます。

MP6653AGJS-xxxx-Z MP6653AGJS-xxxx-P MP6653AGJL-xxxx-Z MP6653AGJL-xxxx-P MP6653AGJS-0000-Z MP6653AGJS-0000-P MP6653AGJL-0000-Z MP6653AGJL-0000-P
