MP6616D
Session textval
Session Titefor popup
- 入力電圧（最小） (V)3.3
- 入力電圧 (最大) (V)18
- Number of Phase1
- Iout (max) (A)6
- Integrated Hall SensorYes
- Integrated Power MOSFETsYes
- Speed Close LoopYes
- グレードCatalog
- パッケージ（mm）QFN-10 (2x3)

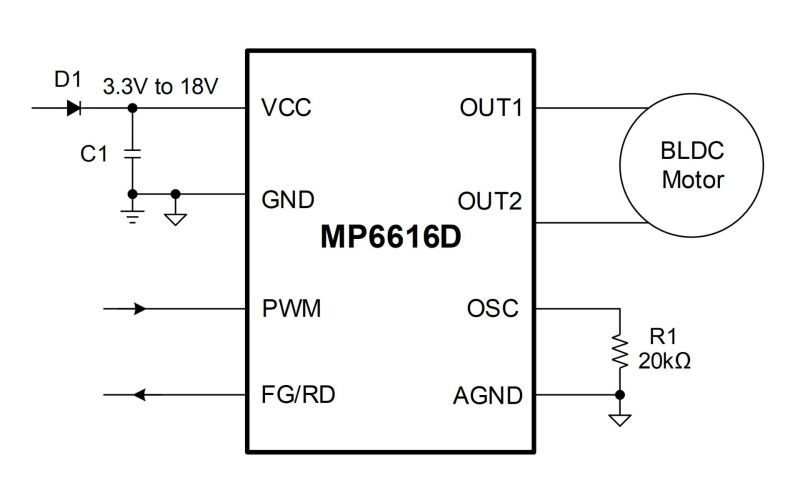

MP6616DはパワーMOSFETとホール効果センサを内蔵したシングルフェーズブラシレスDC (BLDC) モータドライバです。これは最大6Aのピーク電流を供給できます。入力電圧 (VCC) 幅は 3.3V～18V の間です。
MP6616D は、60Hz～100kHz間のPWM入力周波数を持つパルス幅変調 (PWM) 信号を介してモータ速度を制御します。
MP6616Dは回転速度検出機能も備えています。回転速度検出器 (FG / RDピン) はオープンドレイン出力です。内部ホールコンパレータの出力に、高いまたは低い電圧を出力します。
豊富な保護には、入力過電圧保護 (OVP)、低電圧ロックアウト (UVLO)、ロックロータ保護、過電流保護 (OCP)、およびサーマルシャットダウン保護が含まれます。

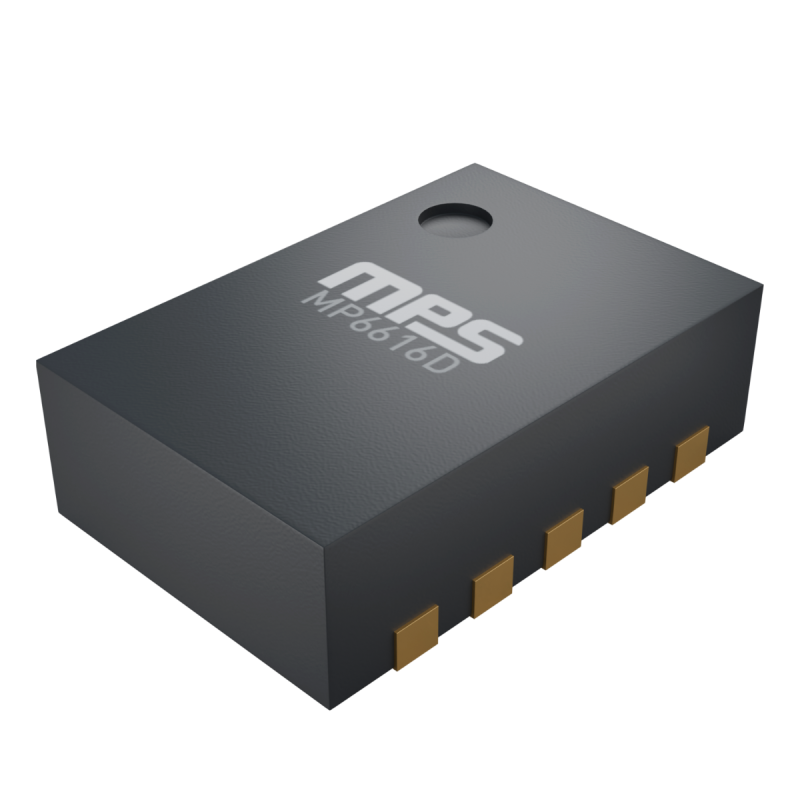

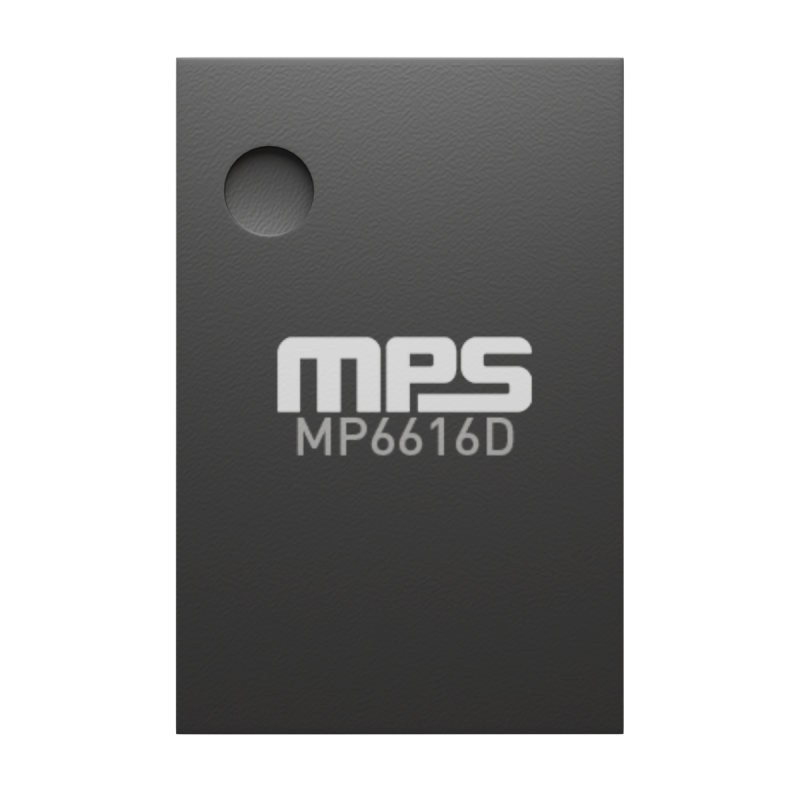

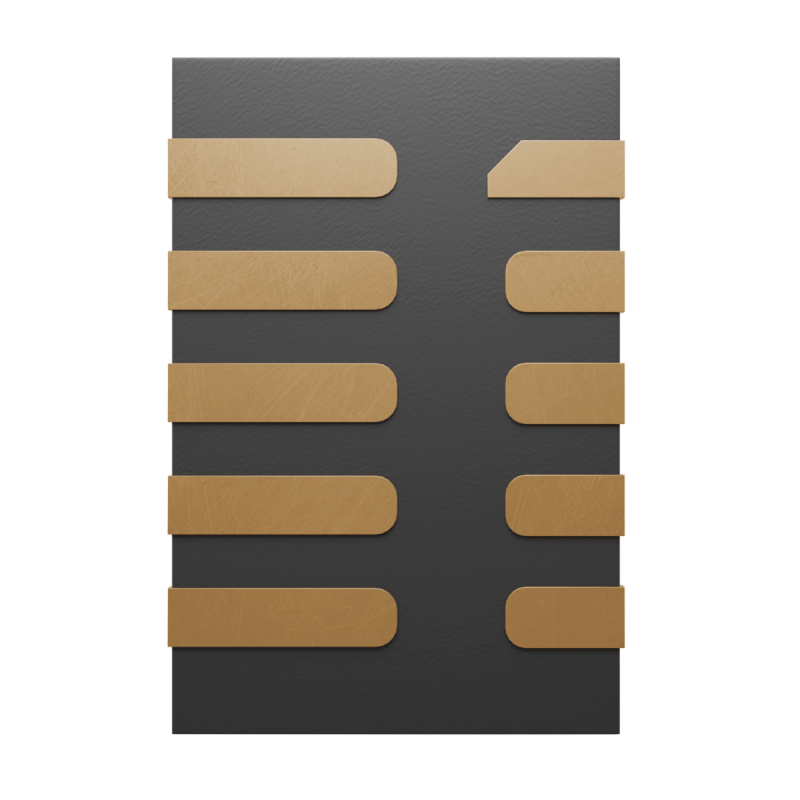

MP6616Dは、QFN-10 (2mm x 3mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 3.3V〜18V入力電圧 (VCC) 動作幅
- オンチップ・ホールセンサ
- ハイサイド とローサイド MOSFET (HS-FET + LS-FET): 64mΩ
- 60Hz〜100kHzのパルス幅変調 (PWM) 入力
- カーブの設定
- 選択可能なオープンループ速度制御またはクローズドループ速度制御
- 設定可能なソフト加速時間
- 省電力モード
- 27kHzのスイッチング周波数 (fSW)
- 最大6Aまでの電流制限を設定可能
- 連続出力平均電流: 最大3A
- 過電流保護 (OCP)
- 過電圧保護 (OVP)
- ロックロータ保護
- 選択可能なFGおよびRD出力
- QFN-10 (2mm x 3mm) パッケージで提供
入手可能な製品番号
MP6616DGD-xxxx-Z MP6616DGD-xxxx-P MP6616DGD-0000-Z MP6616DGD-0000-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
