注文- MPQ24833-B
MPQ24833-B
Session textval
Session Titefor popup
概要
MPQ24833-Bは、ステップダウン、反転ステップアップ / ステップダウン、およびステップアップのアプリケーションに適した55V、3A、LEDドライバです。MPQ24833-Bは、広い入力電源範囲にわたってすぐれたロードレギュレーションとラインレギュレーションを備え、3Aの出力電流を実現できます。
電流モード動作は高速過渡応答を提供し、ループの安定化を容易にします。豊富な保護機能には、サーマルシャットダウン、サイクルごとのピーク電流制限、開放ストリング保護、出力短絡保護 (SCP) が含まれます。
MPQ24833-Bは、DC調光とPWM調光の両方を単一の制御ピンに組み込んでいます。独立した入力基準グランドピンにより、プラスからマイナスへの電力変換用の直接イネーブルおよび、または調光制御が可能になります。
MPQ24833-Bは、最小限の数のすぐに利用できる標準の外付け部品だけで済み、SOIC-8 EPパッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 3Aの最大出力電流

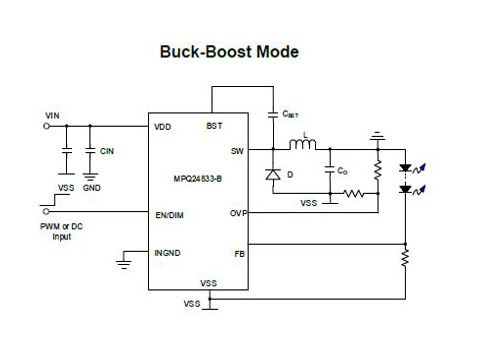

- 独自のステップアップ / ステップダウン動作 (昇降圧モード)
- 降圧アプリケーション向けの4.5V～55Vの広い動作入力幅 (降圧モード)
- 0.15Ω内部パワーMOSFETスイッチ
- 固定された420kHzのスイッチング周波数
- アナログおよびPWM調光
- 0.2Vの基準電圧
- 6μAのシャットダウン電流
- LEDの最小必要数無し
- 低ESR出力セラミックコンデンサによる安定化
- サイクルごとの過電流保護 (OCP)
- サーマルシャットダウン保護
- 開放ストリング保護
- 出力短絡保護 (SCP)
- SOIC-8 EPパッケージで提供
- AEC-Q100 グレード1で提供
入手可能な製品番号
MPQ24833-BGN-AEC1-P MPQ24833-BGN-AEC1-Z
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
