MP8843

MP8843

NOT RECOMMENDED FOR NEW DESIGNS

I2Cインタフェース付き、6V、3A、同期整流ステップダウンスイッチャ

代替品

データシート

MP8843 continues to be in production for existing customers. Please consider this alternative for new designs:

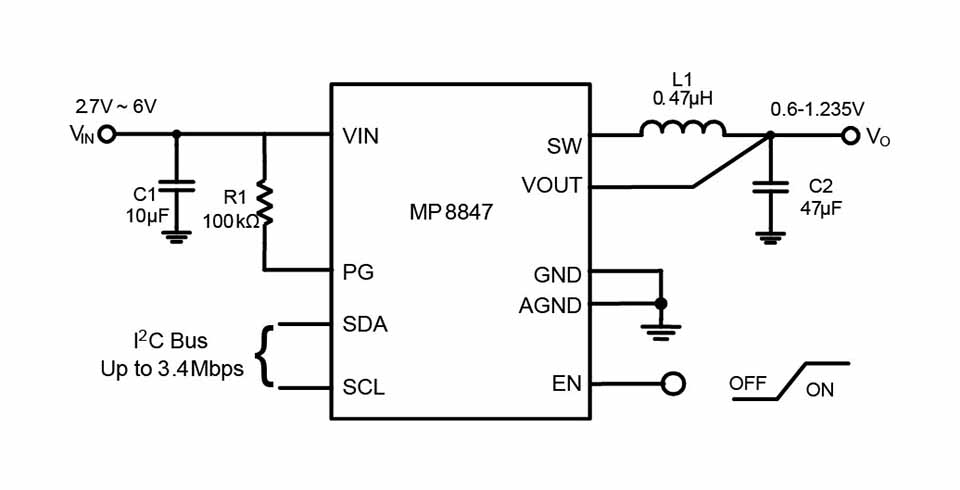

MP8847

I2Cインタフェース付き、6A、6V、高効率、同期整流ステップダウンコンバータ

Features & Benefits

5mVステップで0.6V～1.235VのI²Cでプログラマブルな出力範囲
2.7V〜6Vの入力電圧範囲
最大6Aまでの負荷電流
35mΩのハイサイド15mΩのローサイドパワーMOSFET内蔵
最大3.4MbpsのI²C互換インタフェース
工場で調整可能なスイッチング周波数: 0.85MHz～2.2MHz
I2C経由で選択可能な省電力モード
内部1msのソフトスタート
パワーグッドインジケータ
電流過負荷およびサーマルシャットダウン保護
2mm x 3mm QFN-14パッケージで提供

… and many more!

概要

MP8843は、I²C制御インタフェース付き、機能集積された高周波同期整流ステップダウンスイッチャです。MP8843は、すぐれた負荷およびラインレギュレーションを備え、2.6V～6Vの広い入力供給範囲から最大3Aの電流に対応できます。

コンスタントオンタイム (COT) 制御は、高速過渡応答、高い軽負荷効率を提供し、そしてループの安定化を容易に供します。

I²Cインタフェースにより、最大3.4Mbpsの通信インタフェース速度が可能になります。出力電圧を3.9mVの電圧ステップでオンザフライで0.6V～1.1Vまで制御します。このインタフェースは、出力電圧遷移のスルーレートも制御し、さまざまなアプリケーション要件を満たす省電力モードの選択を可能にします。

保護機能には、内部ソフトスタート (SS)、過電流保護 (OCP)、および過熱保護 (OTP) が含まれます。

MP8843は、標準の外付け部品が最小限の数で済み、超小型QFN-12 (2mm x 2mm) パッケージで提供されます。

機能と利点

2.6V～6Vの広い入力範囲
最大3Aの連続電流
55mΩおよび35mΩのパワーMOSFET内蔵
最大3.4MHzの高速I2C通信インタフェース
VOUTの直接検出用の0.6V～1.1VのI²Cプログラマブル出力電圧
外部フィードバック抵抗を追加することで拡張可能なVOUT範囲
1MHz～2MHzまでのプログラム可能なスイッチング周波数
プログラム可能な電圧遷移スルーレート
I²Cで選択可能な省電力モード
外部およびI2C制御のパワーグッドインジケータ
内部ソフトスタート (SS)
ラッチオフによる短絡保護 (SCP)
サーマルシャットダウン
QFN-12 (2mm x 2mm) パッケージで提供

入手可能な製品番号

MP8843GG-P MP8843GG-Z

P＆Zの意味

関連商品

EVKT-8843 6V、3A、同期整流ステップダウンスイッチャ

MP8843は、I2C制御インタフェースを備えた高度に統合された高周波同期整流ステップダウンスイッチャです。MP8843は、すぐれたロードレギュレーションおよびラインレギュレーションを備え、2.6V～6Vの広い入力供給範囲から最大3Aの電流に対応できます。

高度にカスタマイズ可能なMP8843は、さまざまな低電圧アプリケーションに対応可能です。ユーザーは、MPS I2C GUIを介してプログラムできます。ただし、I2Cモードで行われた変更は、EVBの電源がオフになると保持されません。OTPモードでPMICに情報が書き込まれると、その情報は変更できなくなります。

EVKT8843は、初心者から専門家まで、あらゆる種類の経験レベルに適した貴重な評価ツールであり、MP8843がターゲットアプリケーションに適しているかどうかをユーザーが迅速に判断するのに役立ちます。

￥14,298.45
+ tax

EV8843-G-00A

I²Cインタフェースを備えた6V、3A、同期整流ステップダウンスイッチャ

Virtual Bench Pro 4.0

I²Cインタフェースによる複数のMPSデジタルパワーソリューションの設定およびモニタで使用されるMPSがサポートするグラフィカルユーザーインタフェース (GUI)

EVKT-USBI2C-02

通信インターフェースデバイスUSB to I2C / PMBusは、製品評価キットに含まれていますが、個別に購入することもできます。
