MP8853

MP8853

I2Cインタフェース付き、2.85V～18V、4A、高効率、ワイド入力、同期整流、ステップダウンコンバータ

MPL

データシート

概要

MPL

MPS のインダクタで性能を最適化済み

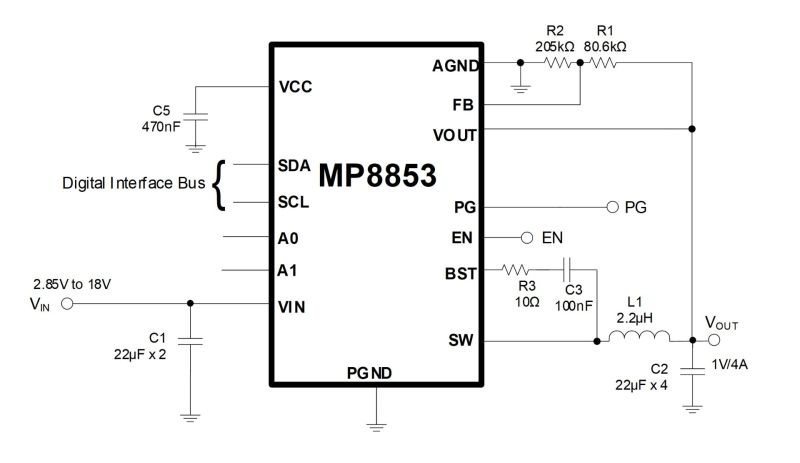

MP8853は、I²C制御インタフェース付き、高周波、同期整流、スイッチモードのステップダウンコンバータです。MP8853は、広い入力電圧 (V_IN) 供給範囲にわたってすぐれたロードレギュレーションとラインレギュレーションを備え、最大4Aの連続出力電流 (I_OUT) を実現する、機能集積されたソリューションを提供します。

出力電圧 (V_OUT) は、I²Cシリアルインタフェースを通じてオンザフライで制御できます。基準電圧 (V_REF) 範囲は0.6Vから1.108Vの間で、4mVステップで調整できます。V_OUTスルーレート、スイッチング周波数 (f_SW)、電流制限、ヒカップ / ラッチオフ保護、イネーブル (EN)、およびパワーセーブモード (PSM) もI²Cインタフェースを介して選択できます。

コンスタントオンタイム (COT) 制御は、高速過渡応答を実現します。オープンドレインのパワーグッド (PG) 信号は、V_OUTが公称範囲内であるかどうかを示します。豊富な保護機能には、過電圧保護 (OVP)、過電流保護とサーマルシャットダウンが含まれます。

MP8853は、QFN-14 (3mm x 3mm) パッケージで提供されます。

機能と利点

2.85V〜18Vの広い動作入力電圧 (V_IN) 範囲
4Aの連続出力電流 (I_OUT)
1%の内部基準精度
I²Cで設定可能な基準電圧 (V_REF) 範囲、4mVステップのスルーレート制御で0.6V～1.108V
デフォルトの強制パルス幅変調 (PWM) モード
I²Cを介して選択可能なパルス周波数変調 (PFM) / PWMモード
I²Cを使用した調整可能なスイッチング周波数 (f_SW) と電流制限
16個の選択可能なI²Cアドレス
内部ソフトスタート (SS)
オープンドレインのパワーグッド (PG) 表示
出力過電圧保護 (OVP)
ヒカップ / ラッチオフモードによる過電流保護 (OCP)
FBピンを使用して0.6Vから最大5.5Vまで調整可能な出力電圧 (V_OUT)

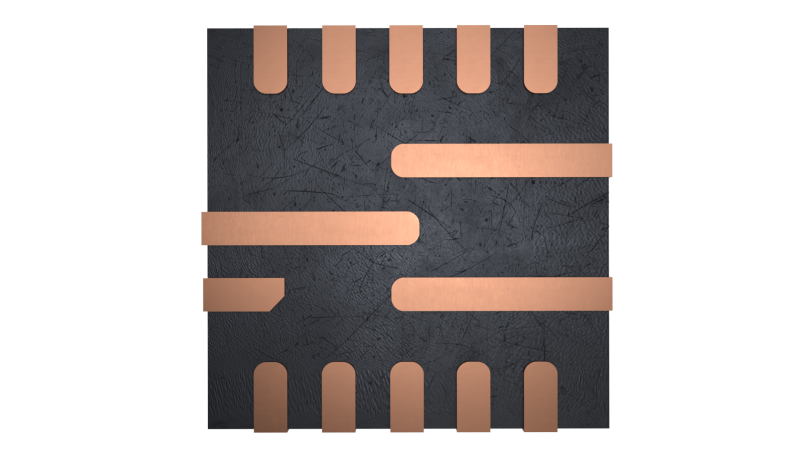

QFN-14 (3mm x 3mm) パッケージで提供
MPL-AL MPSインダクタシリーズにより最適化された性能

入手可能な製品番号

MP8853GQ-Z MP8853GQ-P

P＆Zの意味

関連商品

MPS のインダクタで性能を最適化済み

EVL8853-Q-00A I2Cインタフェースを備えた高効率、4A、18V、同期整流ステップダウンコンバータ評価ボード

MPL

MPS のインダクタで性能を最適化済み

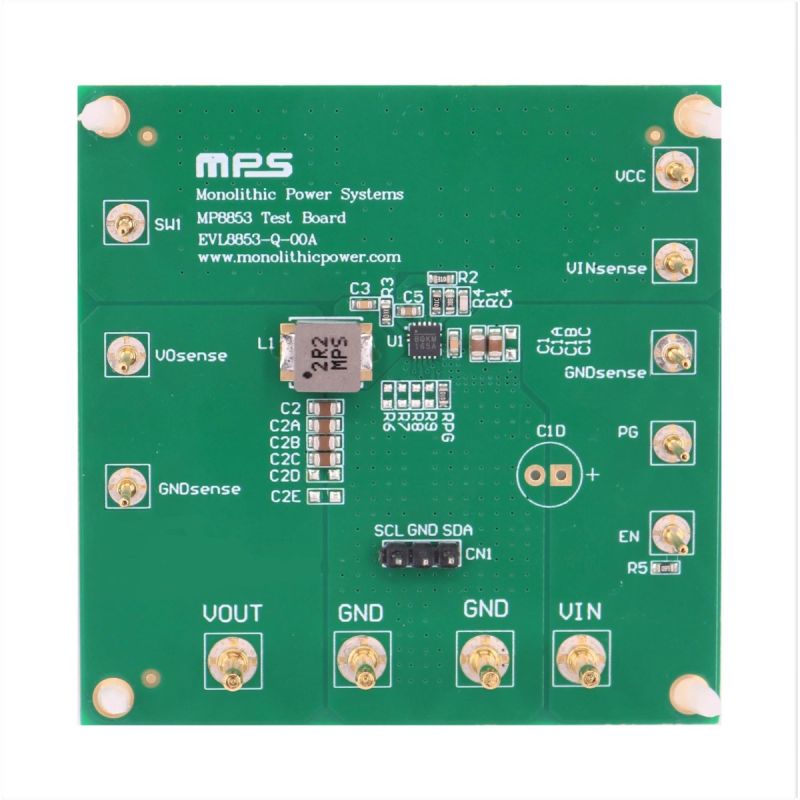

EVL8853-Q-00Aは、I²Cインタフェース機能を備えた高効率、同期整流、ステップダウンコンバータであるMP8853の機能を実証するために設計された評価ボードです。

MP8853は、I²C制御インタフェースを備えた、高周波、同期整流ステップダウンスイッチモードコンバータです。MP8853は、広い入力供給電圧 (V_IN) 範囲にわたってすぐれたロードレギュレーションとラインレギュレーションを備え、最大4Aの連続出力電流 (I_OUT) を実現する、完全に機能集積されたソリューションを提供します。出力電圧 (V_OUT) は、I²Cインタフェースを介してオンザフライで制御できます。基準電圧 (V_REF) は0.6Vから1.108Vの間で、4mVステップで調整できます。電圧スルーレート、周波数、電流制限、ヒカップ / ラッチオフ保護、イネーブル、およびパワーセーブモード (PSM) も、I²Cインタフェースを介して選択可能です。

コンスタントオンタイム (COT) 制御動作は、高速過渡応答を実現します。オープンドレインのパワーグッド (PG) 信号は、V_OUTが公称範囲内であるかどうかを示します。豊富な保護機能には、過電圧保護 (OVP)、過電流保護とサーマルシャットダウンが含まれます。

EVL8853-Q-00Aに変更を加える前に、MP8853のデータシートをお読みになることをお勧めします。

￥3,762.75
+ tax

Virtual Bench Pro 4.0

I²Cインタフェースによる複数のMPSデジタルパワーソリューションの設定およびモニタで使用されるMPSがサポートするグラフィカルユーザーインタフェース (GUI)
