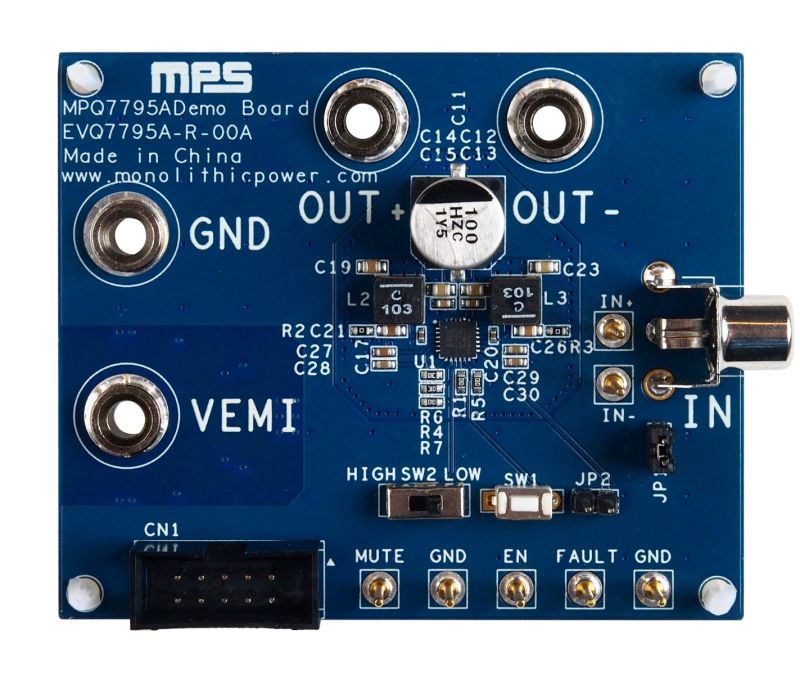

EVQ7795A-R-00Aは、低EMI、差動アナログ入力、I2C診断機能付きD級オーディオアンプであるMPQ7795A-AEC1の機能を実証するために設計された評価ボードです。
MPQ7795A-AEC1は、ブリッジ接続負荷 (BTL) 構成でモノラルスピーカーを駆動できます。MPQ7795A-AEC1はBTL構造を採用し、14.4V電源で4Ωスピーカーに最大24.5Wの電力を供給します。MPSのクラス Dオーディオアンプは、より高い効率でクラスAまたはクラスBアンプの高い忠実度を示します。
スイッチング周波数 (fSW) は、330kHz、384kHz、470kHz、または2.2MHzに設定でき、470kHzと2.2MHzの両方で90%を超える効率を達成できます。
MPQ7795A-AEC1は、オープン負荷、ショート負荷、負荷とGND間の短絡、および負荷とPVDD間の短絡状態を検出する負荷診断機能を搭載しています。
診断はデバイスがイネーブルになっているときはいつでも実行され、負荷とデバイスの両方を保護するのに役立ちます。
豊富な保護機能には、過電流保護 (OCP)、低電圧保護 (UVP)、サーマルシャットダウン、および調整可能な電力制限が含まれます。
調整可能な電力制限 (PLIMIT) は、デューティサイクルを固定の最大値に制限することによって出力ピークツーピーク電圧制限（VPP_LIMIT)を設定します。VPP_LIMITは、仮想電圧レールとみなすことができます。電源入力 (PVDD) 電圧 (VPVDD) はVPP_LIMITを超えます。

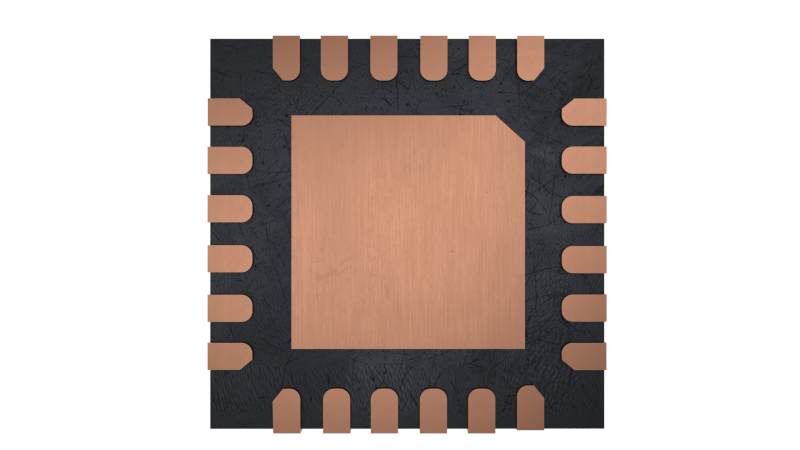

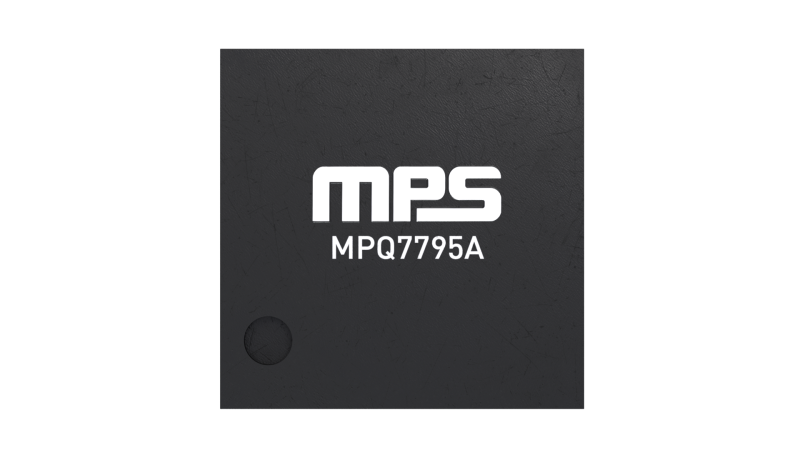

EVQ7795A-R-00Aは、完全に組み立てられテストされた評価ボードです。MPQ7795A-AEC1は、全体のソリューションサイズを削減する完全に機能統合されたオーディオアンプです。QFN-24 (4mm x 4mm) パッケージで提供され、AEC-Q100の認定を受けています。
評価ボード詳細をご覧ください。
