MPQ7795-AEC1

MPQ7795-AEC1

2.2MHz、低EMI、24.5W、診断機能付きモノラルBTL D級オーディオアンプ、AEC-Q100認定

データシート

概要

MPQ7795は、車載グレードの低EMI差動アナログ入力のD級オーディオアンプで、業界標準の同期シリアルインタフェース診断機能を備えています。このデバイスは、ブリッジ接続負荷 (BTL) 構成でモノラルスピーカーを駆動できる完全に統合されたオーディオアンプで、ソリューションのサイズを大幅に縮小します。

MPQ7795は、14.4V電源 (PV_DD) で24.5Wを4Ωのスピーカーに供給できるBTL構造を採用しています。MPSのD級オーディオアンプは、AB級アンプの高い忠実度および高効率を示します。

スイッチング周波数 (f_SW) は330kHz、384kHz、470kHz、または2.2MHzに設定できます。MPQ7795の効率は、470kHzと2.2MHzの両方の動作時に90%を超えます。

MPQ7795は、開放負荷、短絡負荷、負荷とGND間の短絡、および負荷とPVDD間の短絡状態を検出する負荷診断機能を統合しています。診断はデバイスがイネーブルになっているときに機能し、負荷とデバイスを保護します。

MPQ7795は、過電流保護 (OCP)、低電圧保護 (UVP)、および過熱保護 (OTP) に加えて、調整可能な電力制限 (P_LIMIT) 機能を備えています。P_LIMIT回路は出力のピークツーピーク電圧 (V_PK-PK) に制限を設定します。これは、デューティサイクルを固定最大値に制限することによって実現されます。この制限は仮想電圧レールと考えることができ、PVDDに接続された電源の下にあります。

デバイスのステータスは、業界標準の同期式シリアルインタフェースを介してマイクロコントローラユニット (MCU) に報告できます。パラメータは、業界標準の同期式シリアルインタフェースを介して設定することもできます。

MPQ7795は、QFN-24 (4mm x 4mm) パッケージで提供され、AEC-Q100の認定を受けています。

機能と利点

過酷な車載用の過渡現象に対応するように構築 :
- 最大42Vのロードダンプ
- 4.5Vまでのコールド・クランク・ダウン
冷却器温度 :
- 14.4V電源 (PV_DD) で4Ω負荷に24.5Wを供給
- 高い電力効率
  - 8Ω負荷で最大92.6%
  - 4Ω負荷で最大90.4%
- 8Ω、14W/470kHzで20°C未満のジャンクション温度 (T_J) 上昇
- 低抵抗オーミックBCD FETテクノロジー
低い電磁障害 / 電磁両立性ノイズ :
- CISPR25 Class5に適合
- MeshConnect^TM フリップチップ・パッケージ
- AMラジオ帯域外で動作
車両バッテリーの長寿命化 :
- 0.02μAのスタンバイ電流 (I_QSTBY)
- 16mAの静止電流 (自己消費電流)
その他の機能 :
- 負荷診断 :
  - オープン負荷またはショート負荷
  - PVDDまたはグランドへの出力短絡
- 業界標準の同期シリアルインタフェースと障害ピンを使用したステータスレポート
- 起動 / シャットダウン時のポップ除去
- 150mΩパワーMOSFET
- 100Hzで80dB PSRR
- 選択可能な電圧ゲイン
- 調整可能なパワーリミッタ
- 業界標準の同期シリアルインタフェース経由でマイクロコントローラユニット (MCU) と通信
- 2Ω～16Ωのスピーカーに対応
- QFN-24 (4mm x 4mm) パッケージで提供
- ウェッタブルフランクパッケージで提供
- AEC-Q100 グレード1準拠

入手可能な製品番号

MPQ7795GRE-AEC1-Z MPQ7795GRE-AEC1-P

P＆Zの意味

関連商品

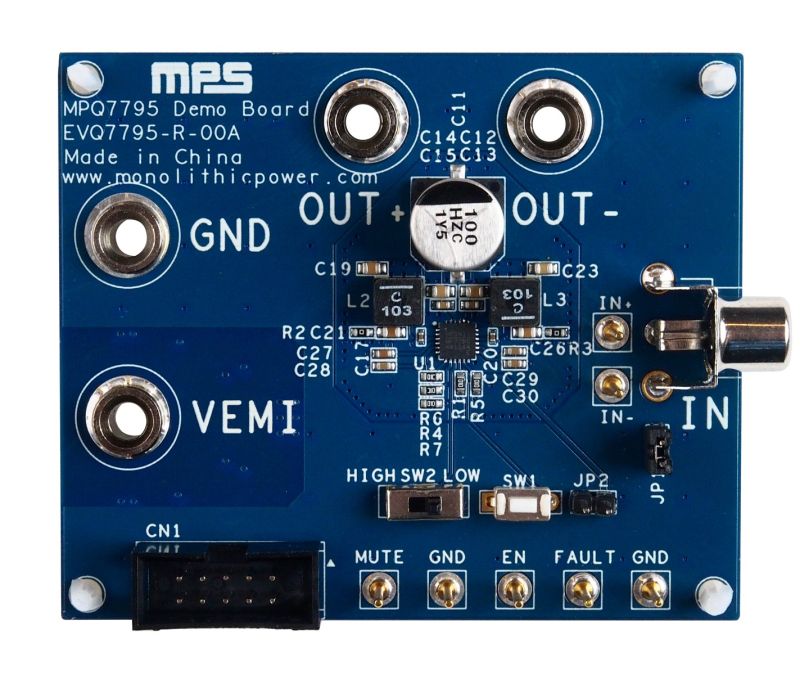

EVQ7795-R-00A 2.2MHz、低EMI、24.5W、モノラルBTL D級オーディオアンプ評価ボード、AEC-Q100認定

EVQ7795-R-00Aは、デジタルインタフェース診断機能を備えた車載グレード、低EMI、差動アナログ入力Class-Dオーディオアンプである MPQ7795-AEC1の機能を実証するために設計された評価ボードです。MPQ7795は、ブリッジ接続負荷 (BTL) 構成でモノラルスピーカーを駆動できます。

MPQ7795-AEC1は、14.4V電源で24.5Wを4Ωのスピーカーに供給できるBTL構造を採用しています。MPSのD級オーディオアンプは、AB級アンプの高い忠実度および高効率を実現します。

スイッチング周波数 (f_SW) は 330kHz、384kHz、470kHz、または2.2MHzに設定可能です。MPQ7795-AEC1の効率は、470kHzと2.2MHzの両方の動作時に90%を超えます。

MPQ7795-AEC1は、開放負荷、短絡負荷、負荷とGND間の短絡、および負荷とPVDD間の短絡状態を検出する負荷診断機能を統合しています。診断はデバイスがイネーブルになっているときに動作し、負荷とデバイスを保護します。

豊富な保護機能には、過電流保護 (OCP)、低電圧保護 (UVP)、サーマルシャットダウン、および調整可能な電力制限が含まれます。調整可能な電力制限 (P_LIMIT) 機能により、出力のピークツーピーク電圧制限 (V_{PP_LIMIT}) を設定します。これは、デューティサイクルを固定最大値に制限することによって実現されます。V_{PP_LIMIT}は、仮想電圧レールとみなすことができます。電源入力 (PVDD) 電圧 (V_PVDD) はV_{PP_LIMIT}を超えます。

EVQ7795-R-00Aは、完全に組み立てられテストされた評価ボードです。MPQ7795-AEC1は、ソリューションサイズを削減する完全に統合されたオーディオアンプです。MPQ7795は、QFN-24 (4mm x 4mm) パッケージで提供され、AEC-Q100の認定を受けています。
