MPQ73351FS-AEC1

MPQ73351FS-AEC1

MPSafe、ASIL-D、40V、高出力電流、同期整流、デュアル降圧コンバータ、AEC-Q100認定済み

概要

MPQ73351FS-AEC1は、ASIL-Dの高出力電流 (I_OUT)、車載安全アプリケーション向けに設計された同期整流デュアル降圧型コンバータです。広い入力電圧 (V_IN) 幅、高速過渡応答、高効率、豊富なモニタリングおよび保護機能、および良好なEMI性能を持っています。

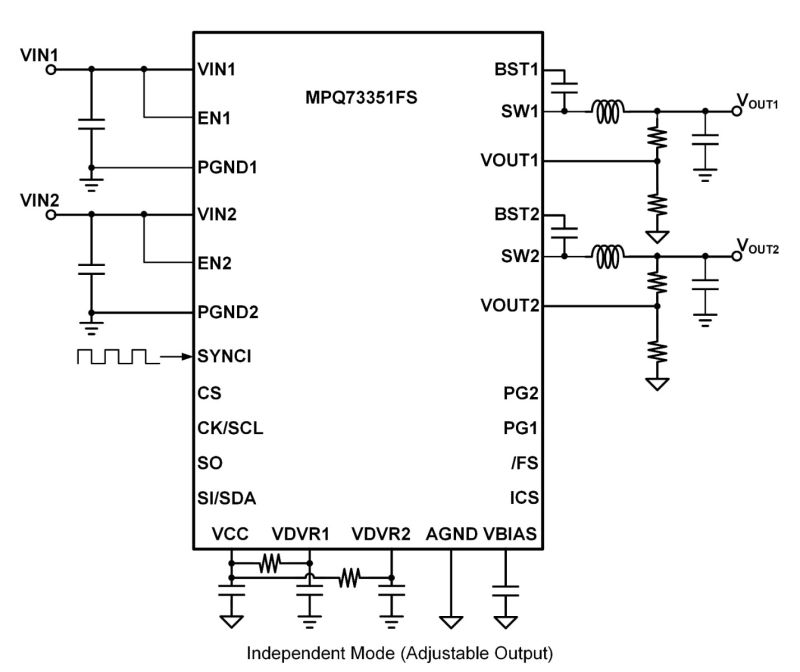

2チャネルモードまたはシングル出力マルチフェーズモードのいずれかの動作を選択できます。2チャネルモードの場合、各降圧用のI_OUTは7Aまで、ヒートシンクを使用すると12Aまで対応できます。複数のMPQ73351FS-AEC1チップを並列に使用すると、4フェーズモードまたは8フェーズモードにも対応します。

スイッチング周波数 (f_SW) は200kHz～2.2MHzに設定可能で、外部クロック信号を介して同期できます。周波数拡散スペクトル (FSS) がEMI性能を向上させるために備わっています。

包括的な保護機能には、入力低電圧ロックアウト (UVLO）、入力過電圧保護 (OVP)、サイクルごとのピーク電流制限、出力OVP、出力短絡保護 (SCP)、およびサーマルシャットダウンが含まれます。選択可能なSPIまたはI²Cインタフェースを介して、異なる設定を容易に設定することができます。オンタイムプログラマブル (OTP) メモリは、プログラム可能なため幅広い柔軟性を実現します。

機能と利点

高出力 (P_OUT) 機能:
- 14Aまたは24A (ヒートシンクあり) パラレルチャネル
- チャネルごとに7Aまたは12A（ヒートシンクあり）
- マルチチップ、マルチフェーズ機能
車載アプリケーション向けに搭載:
- 最大40Vのロードダンプ
- 3Vへの降下まで対応可能なコールドクランクダウン
- 広い出力電圧 (V_OUT) 幅
- 内部フィードバック (FB) 分圧器による最大9VのV_OUT
- 外部 FB分圧器による最大15VのV_OUT
- 低静止電流 (I_Q) およびシャットダウン電流 (I_SD)
- ゼロ遅延PWM (ZDP™) 制御
EMI / EMC低減用に最適化:
- 選択可能な周波数スペクトラム拡散 (FSS)
- 200kHz～2.2MHzのスイッチング周波数 (f_SW)
- Quiet-FET™ スイッチング技術
- CISPR 25 クラス5準拠
- Mesh Connect™ フリップチップパッケージ

高度なモニタリングおよび保護機能:

ウィンドウ・ウォッチドッグタイマー
8ビット SAR ADCが出力電流 (I_OUT)、V_OUT、入力電圧 (V_IN) および温度を監視
サイクルごとの電流制限
入力 / 出力過電圧保護 (OVP)
出力短絡保護 (SCP)
サーマルシャットダウン (TSD)

機能安全目標を達成:

ISO 26262 ASIL-D 認証のMPSafe™
組み込み自己診断 (BIST)
バンドギャップの冗長性
リアルタイムレジスタ巡回冗長検査 (CRC)
保護されたメモリと抵抗器

その他の機能:

内部ソフトスタート (SS)
クロック同期
パワーグッド (PG) インジケータ
選択可能な高度非同期変調 (AAM) または強制連続導通モード (FCCM)
オプションのCRC付きSPI / I²Cインタフェース
ワンタイム・プログラマブル (OTP) メモリ
ウェッタブルフランクのTQFN-28 (5mm x 6mm) パッケージで提供
AEC-Q100 グレード1で利用可能

入手可能な製品番号

MPQ73351FSGQJTE-xxxxAEC-Z MPQ73351FSGQJTE-xxxxAEC-P MPQ73351FSGQJTE-0000AEC-Z MPQ73351FSGQJTE-0000AEC-P

P＆Zの意味
