MPC22168-170

MPC22168-170

16V、170A、Quiet Switcherテクノロジー搭載、デュアルフェーズ Intelli-Module

データシート

概要

MPC22168-170は、デュアルフェーズ、非絶縁の高効率ステップダウン電源モジュールです。ドライバMOSFET (DrMOS) とインダクタを内蔵して、高効率と小さなフットプリントを実現し、サーバーアプリケーションに最適です。

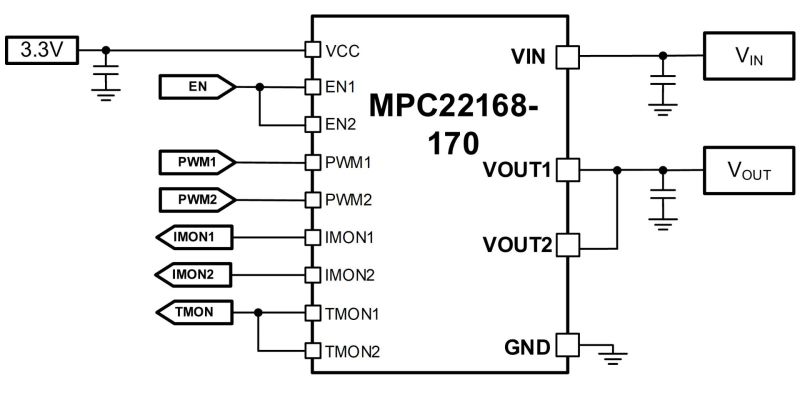

MPC22168-170は、2つの独立した出力があり、別々または並列で使用できます。広い入力電圧 (V_IN) 範囲にわたって、最大170A (85A/フェーズ) の出力電流 (I_OUTx) を実現できます。

MPC22168-170は、システム設計を簡素化する多くの機能を提供しています。当ICはトライステートのパルス幅変調 (PWM) 信号コントローラと連携して、Accu-Sense™ 電流検知でインダクタ電流 (I_L) をモニタし、温度検知でジャンクション温度 (T_J) を報告します。

MPC22168-170は、LGA-72 (9mm x 9.9mm x 8mm) パッケージで提供されます。

機能と利点

Quiet Switcher™ テクノロジー (QST) によるピークスイッチング電圧の制限
4V〜16Vの広い入力電圧 (V_IN) 範囲
最大170Aの連続出力電流 (I_OUTx)
Accu-Sense™ 電流検知 (CS)
温度検知
トライステートパルス幅変調 (PWM) 信号と互換
過電流保護 (OCP)
過熱保護 (OTP)
故障報告
代表的な重量: 3.5g
LGA-72 (9mm x 9.9mm x 8mm) パッケージで提供

入手可能な製品番号

MPC22168-170-T

関連商品

EVMPC22168-2891-Split-02A Quiet Switcher™テクノロジー付き、130A、2フェーズIntelli-Module™評価ボード

EVMPC22168-2891-Split-02Aは、Quiet Switcher^TM テクノロジーを備えた170A、2フェーズIntelli-Module^TM である、MPC22168-170の機能を実証するために設計された評価ボードです。

EVMPC22168-2891-Split-02Aは、広い動作入力電圧 (V_IN) 範囲にわたって最大170Aの負荷電流を供給できます。広い出力電流 (I_OUT) 負荷範囲にわたって高効率を実現できます。

EVMPC22168-2891-Split-02Aは、2つのMPC22168-170デバイスと1つのMP2891デバイスを採用しています。これらのデバイスは、独立して動作できる2つの電源レールを形成します。

EVMPC22168-2891-Split-02Aは、MPC22168-170のV_IN、出力電圧 (V_OUT)、I_OUTと温度をモニタできます。豊富な保護機能には、内蔵された、設定可能なV_IN低電圧誤動作防止機能 (UVLO) 保護、およびV_OUT過電圧保護 (OVP)、低電圧保護 (UVP)、過電流制限 (OCL)、および過電流保護 (OCP)が含まれます。

MPC22168-170は、LGA-72 (9mm x 9.9mm x 7.65mm) パッケージで提供されます。
