- MPC22166-D-130
MPC22166-D-130
Session textval
Session Titefor popup
概要
The MPC22166-D-130 is a dual-phase, non-isolated, high-efficiency, step-down power module. It integrates driver MOSFETs (DrMOS) and inductors to provide high efficiency in a small footprint, which is ideal for AI and server applications.

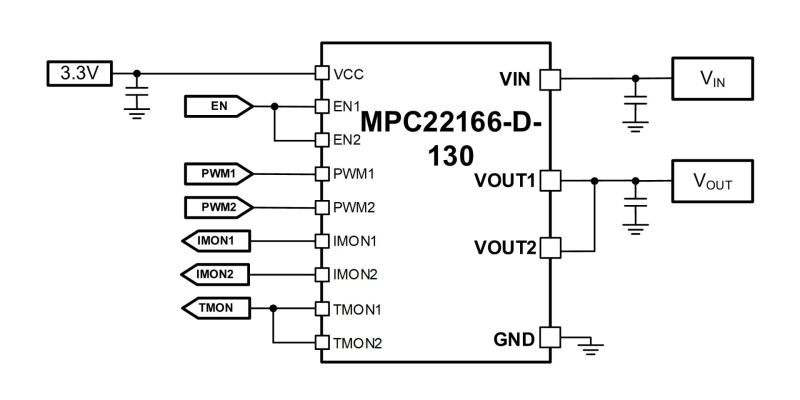

The MPC22166-D-130 provides two outputs that can support dual-rail operation and single-rail operation. It can achieve up to 130A (65A/phase) of output current (IOUT) across a wide input voltage (VIN) range.
The MPC22166-D-130 offers many features to simplify system design. The device works with tri-state pulse-width modulation (PWM) signal controllers, and provides Accu-SenseTM current sensing and temperature sensing to monitor the inductor current (IL) and report the junction temperature (TJ), respectively.
The MPC22166-D-130 is available in an LGA-72 (9mmx9.9mmx4.75mm) package.
-
もっと見る
少なく表示
機能と利点
- Quiet SwitcherTM Technology (QST) Limits Peak Switching Voltages
- Wide 4V to 16V Input Voltage (VIN) Range
- Up to 130A Output Current (IOUT)
- Accu-SenseTM Current Sense (CS)
- Temperature Sense
- Compatible with Tri-State Pulse-Width Modulation (PWM) Signals
- Over-Current Protection (OCP)
- Over-Temperature Protection (OTP)
- Fault Reporting
- Typical Weight: 2.1g
- Available in an LGA-72 (9mmx9.9mmx4.75mm) Package
入手可能な製品番号
MPC22166-D-130-T
