MPC22164-130

MPC22164-130

Quiet Switcherテクノロジー搭載、130A、2相、Intelli-Phase電源モジュール

データシート

概要

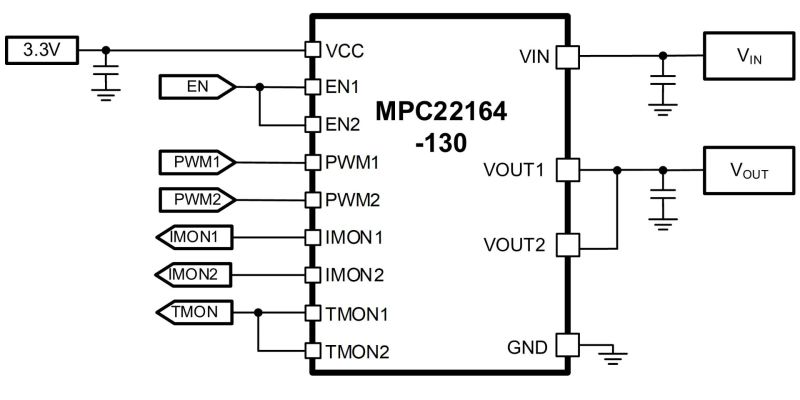

MPC22164-130は、2相、非絶縁の高効率ステップダウン電源モジュールです。ドライバMOSFET (DrMOS) とインダクタを集積し、高効率と小さなフットプリントを実現するため、サーバーアプリケーションに最適です。

MPC22164-130は、2つの独立した出力があり、別々または並列で使用できます。広い入力電圧 (V_IN) 範囲にわたって、最大130A (65A/フェーズ) の出力電流 (I_OUTx) を実現できます。

MPC22164-130は、システム設計をシンプルにする多くの機能を提供しています。当ICはトライステートのパルス幅変調 (PWM) 信号コントローラと連携して、Accu-Sense<™ 電流検知でインダクタ電流 (I_L) をモニタし、温度検知でジャンクション温度 (T_J) を報告します。

MPC22164-130は、LGA-72 (9mm x 9.9mm x 10mm) パッケージで提供されます。

機能と利点

Quiet Switcher™ テクノロジー (QST) によるピークスイッチング電圧の制限
4V〜16Vの広い入力電圧 (V_IN) 範囲
最大130Aの連続出力電流 (I_OUTx)
Accu-Sense™ 電流検知 (CS)
温度検知
トライステートパルス幅変調 (PWM) 信号と互換
過電流保護 (OCP)
過熱保護 (OTP)
故障報告
代表的な重量: 3.6g
LGA-72 (9mm x 9.9mm x 10mm) パッケージで提供

入手可能な製品番号

MPC22164-130-T

関連商品

EVMPC22164-2891-Split-02A Quiet Switcher^TMテクノロジー付き、130A、2相インテリジェントモジュール評価ボード

EVMPC22164-2891-Split-02Aは、Quiet Switcher^TMテクノロジーを備えた130A、2相インテリジェントモジュールである、MPC22164-130 の機能を実証するために設計された評価ボードです。

評価ボードは、幅広い動作入力電圧 (V_IN) 範囲にわたって最大130Aの負荷電流を供給でき、広い出力電流 (I_OUT) 負荷範囲にわたって高効率を達成できます。

評価ボードには、1つのMP2891デバイスと2つのMPC22164-130デバイスが採用されています。MP2981、およびMPC22164-130に安定した3.3Vの電力を供給するため、低電力リニアレギュレータである MP2018-33も統合されています。独立して動作できる2つの電源レールもあります。

EVMPC22164-2891-Split-02Aは、MPC22164-130のV_IN、出力電圧 (V_OUT)、I_OUTと温度をモニタできます。EVMPC22164-2891-Split-02Aは、設定可能なV_IN低電圧誤動作防止機能 (UVLO) 保護、V_OUT過電圧保護 (OVP)、低電圧保護 (UVP)、過電流制限 (OCL)、および過電流保護 (OCP) を実現します。
