MPC22157-130

MPC22157-130

両面冷却機能付き、130A、8mm、デュアルフェーズIntelli-Module

データシート

概要

MPC22157-130は、デュアルフェーズ、非絶縁の高効率ステップダウン電源モジュールです。ドライバMOSFET (DrMOS) とインダクタを内蔵して、高効率と小さなフットプリントを実現し、サーバーアプリケーションに最適です。

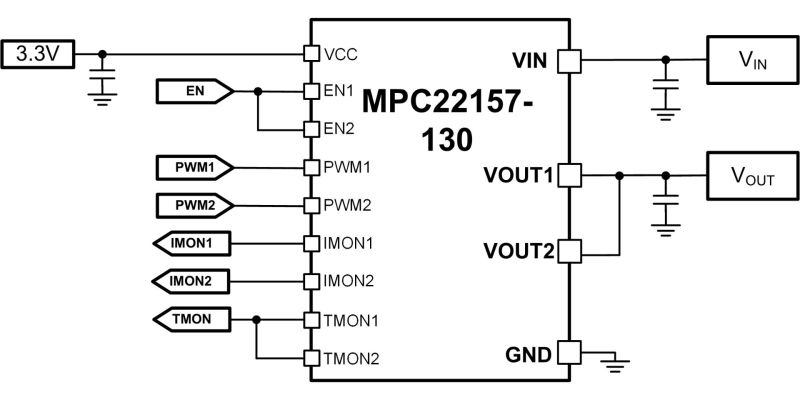

MPC22157-130は独立した2つの出力を提供し、個別に使用することも、並列に使用することもできます。広い入力電圧 (V_IN) 範囲にわたって、最大130A (65A/フェーズ) の出力電流 (I_OUT) を実現できます。

MPC22157-130は、システム設計を簡素化する多くの機能を提供しています。当ICは、トライステートパルス幅変調 (PWM) 信号コントローラで動作します。また、ACCU-Sense™ 電流センシングと温度センシングを提供し、インダクタ電流 (I_L) をモニタし、接合部温度 (T_J) を報告します。

MPC22157-130は、LGA-72 (9mm x 9.9mm x 8mm) パッケージで提供されます。

機能と利点

Quiet Switcher™ テクノロジー (QST) によるピークスイッチング電圧の制限
4V〜16Vの広い入力電圧 (V_IN) 範囲
最大130Aの連続出力電流 (I_OUT)
Accu-Sense^TM 電流検知 (CS)
温度検知
トライステートパルス幅変調 (PWM) 信号と互換
過電流保護 (OCP)
過熱保護 (OTP)
故障報告
代表的な重量: 3.4g
LGA-72 (9mm x 9.9mm x 8mm) パッケージで提供

入手可能な製品番号

MPC22157-130-T

関連商品

EVMPC22157-2891-Split-02A 130A、8mm、デュアルフェーズIntelli-Module™ 評価ボード

EVMPC22157-2891-Split-02Aは、 Quiet Switcher^TM 技術 (QST) を搭載した130AデュアルフェーズIntelli-Module^TM であるMPC22157-130の機能を実証するために設計された評価ボードです。

EVMPC22157-2891-Split-02Aは、広い動作入力電圧 (V_IN) 範囲にわたって最大130Aの負荷電流を供給可能です。広い出力電流 (I_OUT) 負荷範囲にわたって高効率を実現できます。

EVMPC22157-2891-Split-02Aは、1つのMP2891デバイスと2つのMPC22157-130デバイスを使用しており、2つの電源レールを形成し、独立して動作します。

EVMPC22157-2891-Split-02AはMPC22157-130のV_IN、出力電圧 (V_OUT)、I_OUT、温度をモニタすることができます。豊富な保護機能には、内蔵され設定可能なV_IN、低電圧誤動作防止機能 (UVLO) 保護、およびV_OUT過電圧保護 (OVP)、低電圧保護 (UVP)、過電流制限 (OCL)、および過電流保護 (OCP)が含まれます。
