MPC22161-120

MPC22161-120

120A、Quiet Switcherテクノロジー搭載、デュアルフェーズIntelli-Module

データシート

概要

MPC22161-120は、デュアルフェーズ、非絶縁の高効率ステップダウン電源モジュールです。ドライバMOSFET (DrMOS) とインダクタを内蔵し、高効率と小さなフットプリントで、サーバーアプリケーションに最適です。

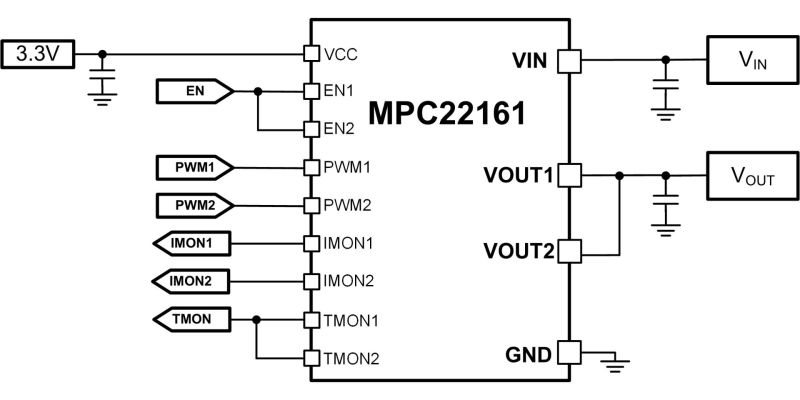

MPC22161-120は、2つの独立した出力があり、別々または並列で使用できます。広い入力電圧 (V_IN) 範囲にわたって、最大120A (60A/フェーズ) の出力電流 (I_OUTx) を実現できます。

MPC22161-120は、システム設計を簡素化する多くの機能を提供しています。当ICはトライステートのパルス幅変調 (PWM) 信号コントローラと連携して、Accu-Sense™ 電流検知でインダクタ電流 (I_L) をモニタし、温度検知でジャンクション温度 (T_J) を報告します。

MPC22161-120は、LGA-72 (9mm x 10mm x 8mm) パッケージで提供されます。

機能と利点

Quiet Switcher™ テクノロジー (QST) によるピークスイッチング電圧の制限
4V〜16Vの広い入力電圧 (V_IN) 範囲
最大120Aの連続出力電流 (I_OUTx)
Accu-Sense<™ 電流検知 (CS)
温度検知
トライステートパルス幅変調 (PWM) 信号と互換
過電流保護 (OCP)
過熱保護 (OTP)
故障報告
代表的な重量: 2.6g
LGA-72 (9mm x 10mm x 8mm) パッケージで提供

入手可能な製品番号

MPC22161-120-T

関連商品

EVMPC22161-2891-Split-02A Quiet Switcher™ テクノロジー搭載、120A、2フェーズインテリジェントモジュール評価ボード

EVMPC22161-2891-Split-02Aは、Quiet Switcher™テクノロジー (QST) を備えた120A、2相Intelli-ModuleであるMPC22161-120用に設計された評価ボードです。

EVMPC22161-2891-Split-02Aは、幅広い動作入力電圧 (V_IN) 範囲にわたって120Aの負荷電流を供給でき、広い出力電流 (I_OUT) 負荷範囲にわたって高効率を達成できます。

EVMPC22161-2891-Split-02Aは、1個のMP2891と2個のMPC22161-120を採用しています。MP2981およびMPC22161-120に安定した3.3Vの電力を供給するため、低電力リニアレギュレータであるMP2018-33も搭載されています。独立して動作できる2つの電源レールがあります。

EVMPC22164-2891-Split-02Aは、MPC22161-120のV_IN、出力電圧 (V_OUT)、I_OUT、と温度をモニタできます。EVMPC22161-2891-Split-02A は、設定可能なV_IN低電圧誤動作防止機能 (UVLO) 保護、V_OUT過電圧保護 (OVP)、低電圧保護 (UVP)、過電流制限 (OCL)、および過電流保護 (OCP)を実現します。
