- MP6652A
MP6652A
Session textval
Session Titefor popup
概要
MP6652Aは、パワーMOSFETとホール効果センサを統合した単相ブラシレスDC (BLDC) ファンドライバです。広い3V ～18Vの入力電圧 (VIN) 範囲にわたって、最大1Aのピーク電流に対応しています。
ファン速度は、PWMピンに適用されるパルス幅変調 (PWM) 信号によって制御されます。MP6652Aの設定可能な速度曲線により、このデバイスは、柔軟な速度曲線制御を必要とする冷却ファンアプリケーションに最適です。
FG / RDピンはオープンドレイン出力で、速度検出 (FG) またはロックされたロータ保護 (RD) 用に設定できます。FG / RDピンは外部でプルアップする必要があります。
堅牢な動作のために豊富な保護機能が実装されています。これらの保護には、入力過電圧保護 (OVP)、低電圧誤動作防止機能 (UVLO)、ロック・ロータ保護、サーマルシャットダウン、過電流保護 (OCP) が含まれます。

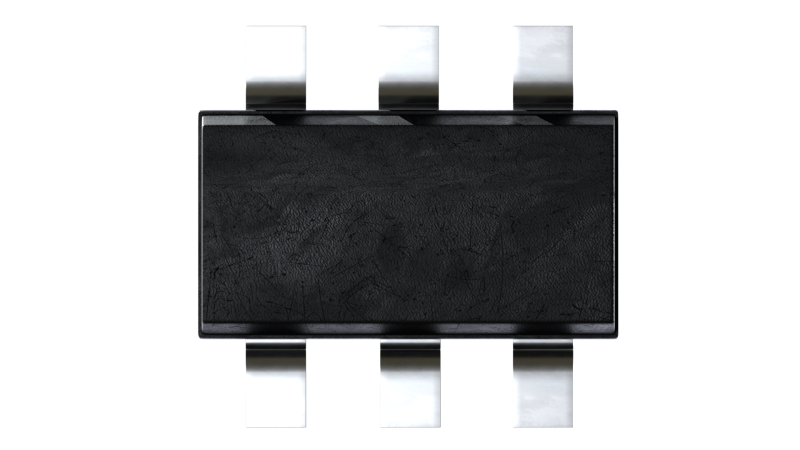

MP6652Aは、TSOT23-6-SLおよびTSOT23-6-Rパッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- オンチップ・ホールセンサ
- 広い3V〜18V動作入力電圧 (VIN) 範囲
- 最大1Aのピーク電流制限
- 統合されたパワーMOSFET : トータル850mΩのハイサイドMOSFET (HS-MOSFET) とローサイドMOSFET (LS-MOSFET)
- 設定可能な速度曲線
- 1kHz〜100kHzのパルス幅変調 (PWM) 入力周波数幅
- ソフトオン / オフ位相転流
- FG / RDで設定可能な出力表示 :
- 回転速度インジケータ (FG)
- ロック・ロータ保護フォルト (RD)
- 固定の27kHz出力スイッチング周波数 (fSW)
- 設定可能な速度リファレンスソフトスタート時間 (tSS)
- 1倍、0.5倍、または2倍のオリジナルFG周波数出力
- 回復可能なロックされたロータ保護
- 回復可能な熱保護
- 回復可能な入力過電圧保護 (OVP)
- TSOT23-6-SLおよびTSOT23-6-Rパッケージで提供
入手可能な製品番号
MP6652AGJS-0000-Z MP6652AGJS-0000-P MP6652AGJR-0000-Z MP6652AGJR-0000-P MP6652AGJS-xxxx-Z MP6652AGJS-xxxx-P MP6652AGJR-xxxx-Z MP6652AGJR-xxxx-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
