MP4895A

96-Channel, High-Voltage Analog Switch with Output Bleed Resistors and 5V Bias

概要
関連商品
設計リソース
品質

MP4895A

MP4895A

96-Channel, High-Voltage Analog Switch with Output Bleed Resistors and 5V Bias

概要

The MP4895A is a 96-channel, high-voltage analog switch with integrated output bleed resistors, designed for medical ultrasound imaging applications. It is designed to multiplex the transmission and can receive voltages to and from multiple piezoelectric transducers (PZTs).

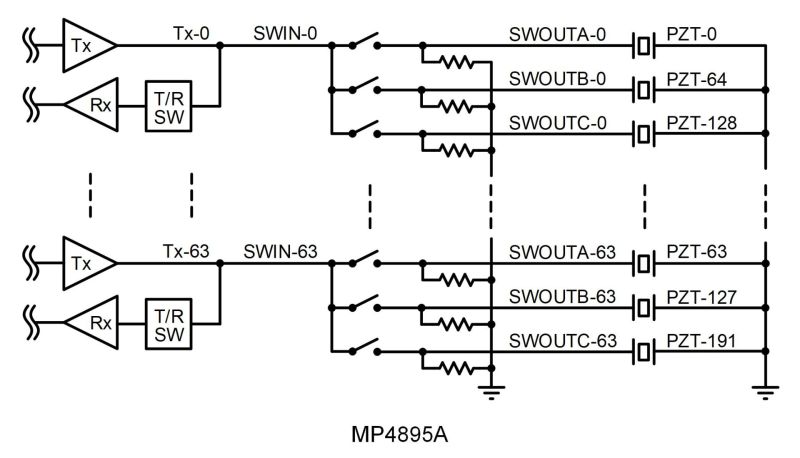

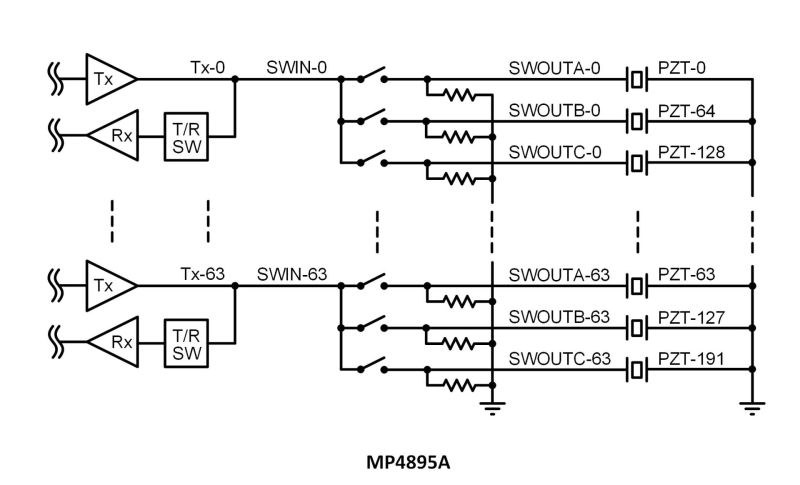

The 96 switches are configured as 32 1:3 multiplexers and demultiplexers. The MP4895A has 32 switch inputs. Each switch input is connected to three switch outputs (SWOUTA, SWOUTB, and SWOUTC) for a total of 96 switch outputs. The MP4895A is controlled by a 96-bit serial shift registers, followed by a 96-bit data latches. The switches can be turned on/off via the 96-bit serial shift register.

The MP4895A does not require any high-voltage supplies. Only two low-voltage supplies are required (3.3V and 5V). The analog switch can block or pass analog voltages up to ±90V with peak currents of up to ±1.8A.

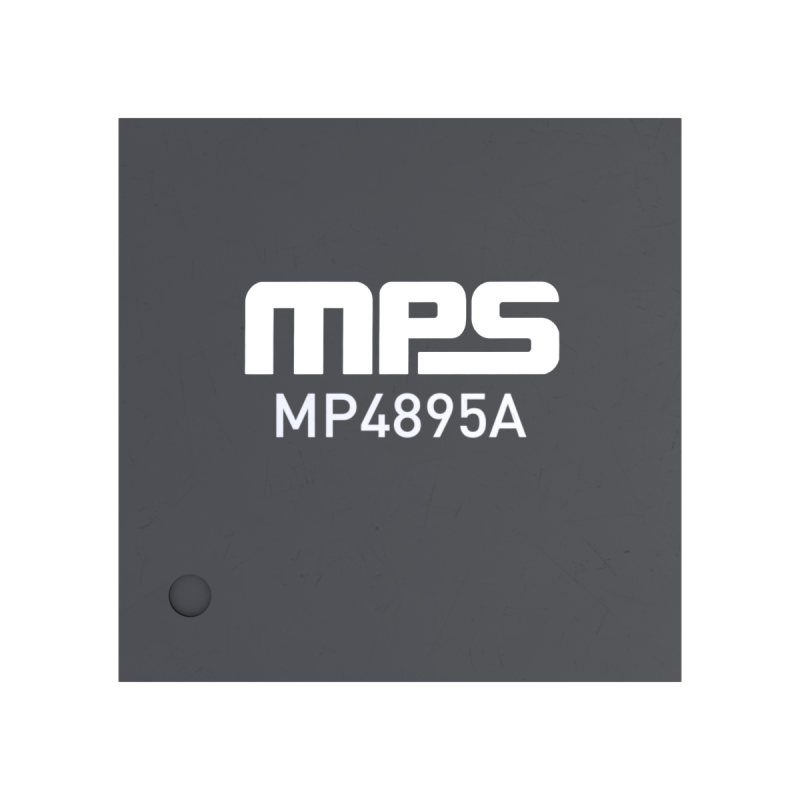

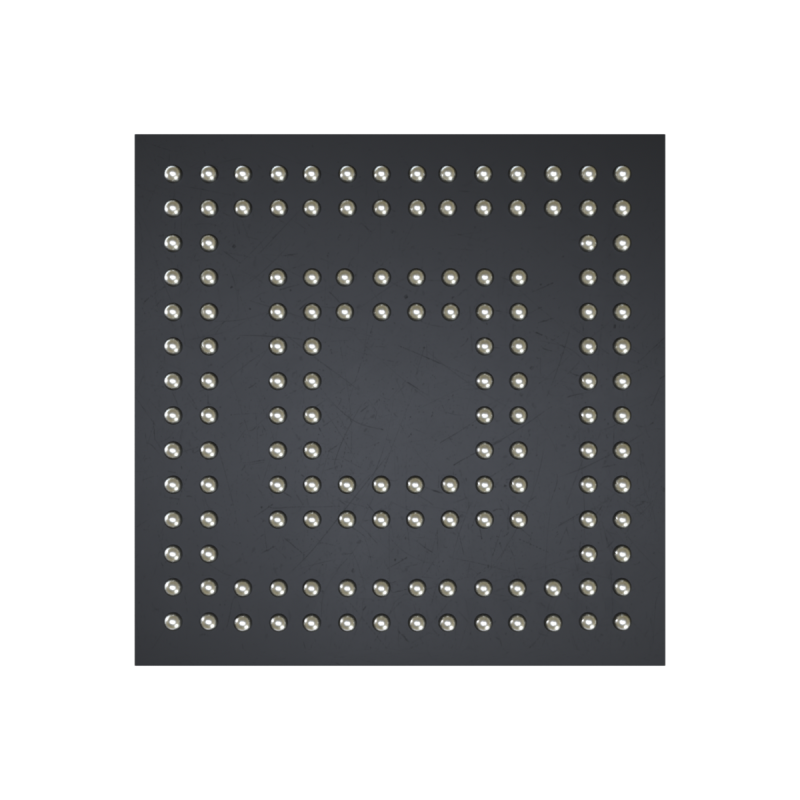

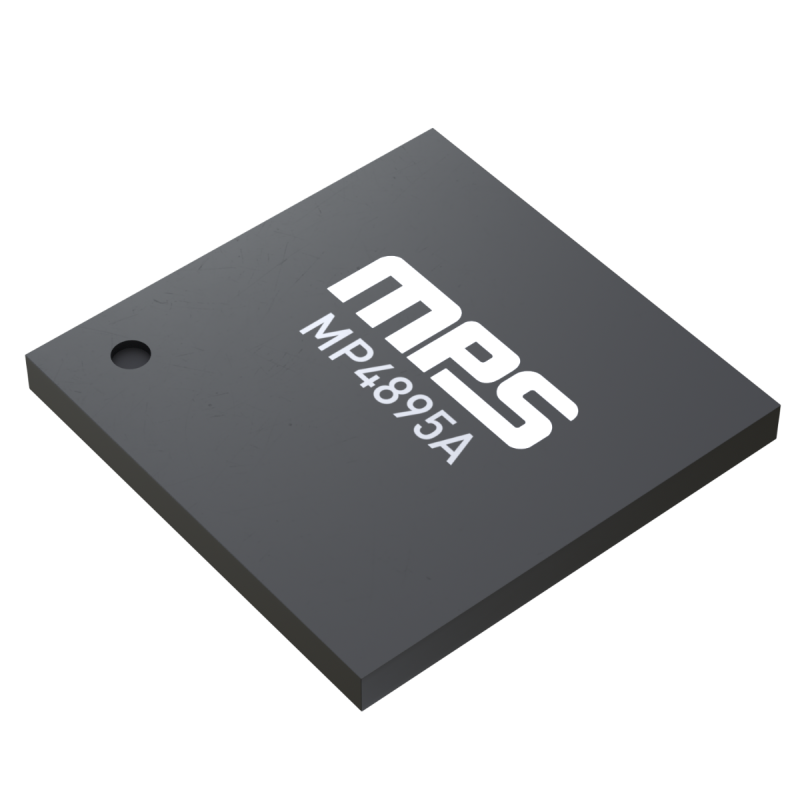

The MP4895A is available in a BGA-144 (10mmx10mm) package.

機能と利点

No High-Voltage Supplies Required
96 Channels
1:3 Multiplexers/Demultiplexers
Up to ±90V Analog Signals
14Ω Typical Switch Resistance
±1.8A Typical Switch Peak Current
Off-Isolation of -66dB at 5MHz
Integrated Output Bleed Resistor
60MHz Clock Frequency
5V Bias Supply
Available in a BGA-144 (10mmx10mm) Package

入手可能な製品番号

MP4895AGBD-T

関連商品

MP4835AGRD 出力ブリード抵抗と5Vバイアスを備えた32チャネル高電圧アナログスイッチ

MP4835Aは、医療用超音波イメージングアプリケーション用に設計された、出力ブリード抵抗を統合した32チャネル、高電圧、単極 / 単投 (SPST) アナログスイッチです。これは、複数の圧電トランスデューサ (PZT) との間の送信電圧と受信電圧を多重化するように設計されています。

出力スイッチは、32ビットのシリアルシフトレジスタとそれに続く32ビットのデータラッチによって制御されます。データ出力 (DOUT) ピンは、複数のデバイスを一緒にカスケード接続できるようにするために提供されています。これにより、入出力 (I/O) 制御ラインの本数を最小限に抑えることができます。データラッチのロジックハイ信号は対応するアナログスイッチをオンにし、ロジックロー信号はオフにします。

MP4835Aは高電圧電源を必要としません。3.3Vと5Vの2つの低電圧電源のみが必要です。アナログスイッチは、最大±1.8Aのピーク電流で最大±100Vのアナログ電圧をブロックまたは通過させることができます。MP4835Aは、QFN-72 (10mm x 10mm) パッケージで提供されます。
