出力ブリード抵抗と5Vバイアスを備えた64チャンネルの高電圧アナログスイッチ

データシート

概要

MP4865Aは、出力ブリード抵抗が統合された64チャネル、高電圧、単極単投 (SPST) アナログスイッチです。このデバイスは、複数の圧電トランスデューサ (PZT) との間で送受信電圧を多重化でき、医療用超音波画像アプリケーション向けに設計されています。

出力スイッチは、64ビットのシリアルシフトレジスタと64ビットのデータラッチによって制御されます。データ出力ピン (DOUT) によって、複数デバイスのカスケード接続が可能です。これは、入力/出力 (I / O) 制御ラインの数を最小限に抑えるのに役立ちます。データラッチがロジックHighの場合、対応するアナログスイッチがオンになります。データラッチがLowになると、対応するスイッチがオフになります。

MP4865Aは高電圧電源を必要としません。2つの低電圧電源 (3.3Vと5V) のみ必要です。アナログスイッチは、最大±1.8Aのピーク電流で最大±90Vのアナログ電圧を遮断または通過させることができます。

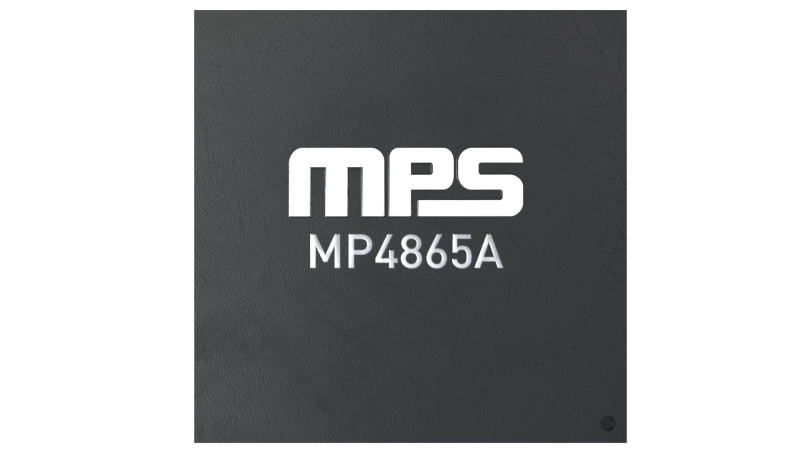

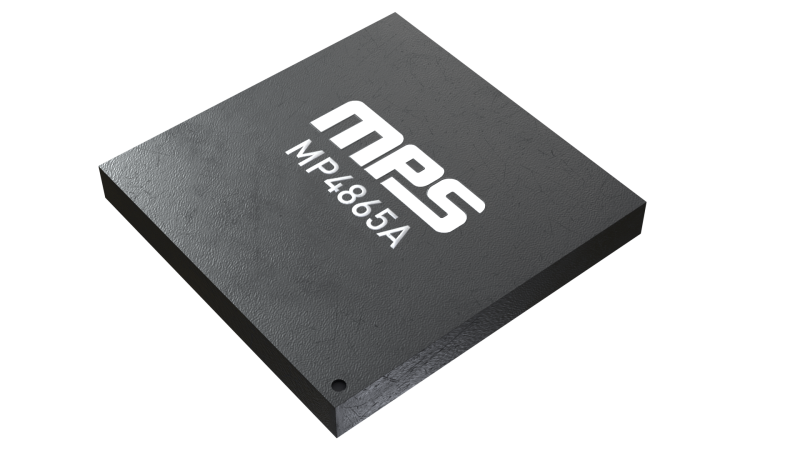

MP4865Aは、BGA-144 (10mm x 10mm) パッケージで提供されます。

機能と利点

高電圧供給不要
64チャネル
最大±90Vのアナログ信号
14Ωの代表的スイッチ抵抗
±1.8Aの代表的スイッチピーク電流
5MHzで-66dBのオフ絶縁
統合された出力ブリード抵抗
60MHzのクロック周波数
5Vバイアス
BGA-144 (10mm x 10mm) パッケージで提供

入手可能な製品番号

MP4865AGBD-T

関連商品

EV4865A-BD-00A 180V、64チャンネルアナログスイッチ、5Vバイアス評価ボード付き

EV4865A-BD-00Aは、高電圧で64チャネルのアナログスイッチであるMP4865Aの機能を実証するために設計された評価ボードです。MP4865Aは医療用超音波アプリケーション向けに設計されています。これは医療用超音波アプリケーションと非常に似ているため、非破壊検査 (NDT) にも使用できます。

高電圧アナログスイッチは、送信回路と受信回路をさまざまな圧電トランスデューサ (PZT) 素子に多重化するために使用されます。MP4865Aは、グランドと出力端子 (SWOUTx) の間に抵抗を接続しています。これにより、PZT素子に大きなDC電圧が蓄積されなくなります。スイッチはシリアル64ビットシフトレジスタを介してオン / オフできます。シリアル制御インタフェースにより、入出力 (I/O) 接続の数が最小限に抑えられます。

MP4865Aは、BGA-144 (10mm x 10mm) パッケージで提供されます。
