MPQ70170FS-AEC1

MPQ70170FS-AEC1

安全関連アプリケーション向け5つの降圧と4つのLDOを備えた5.5V、MPSafe™ PMIC、AEC-Q100認定

概要

MPQ70170FS-AEC1は、自動車の安全システムで使用されるさまざまなプロセッサおよびシステムオンチップ (SoC) に電力を供給するように設計された電源管理IC (PMIC)です。5つの統合型同期整流降圧型コンバータと4つの低ドロップアウト (LDO) レギュレータを内蔵しています。降圧型コンバータはマルチフェーズ動作を提供し、5つの降圧型コンバータのうち4つは2つのデュアルフェーズコンバータまたは1つのクアッドフェーズコンバータとして構成できます。

ピンごとに複数の機能を備えた13個のGPIOピンが搭載されており、さまざまなシステムに柔軟性を提供します。ユーザー設定可能なステートマシン (UCSM)、パケットエラーチェック (PEC) を備えたI²Cインタフェースと、内蔵されたマルチタイム・プログラマブル (MTP) メモリにより、高度な設定が可能になります。

MPQ70170FS-AEC1は、MPSの高度なMPSafe^TM 機能安全製品開発プロセスに基づいて開発されたISO 26262ハードウェア対応デバイスであり、独立して認証されています。

MPQ70170FS-AEC1は、ウェッタブルフランクのQFN-56 (8mm x 8mm) パッケージで提供され、AEC-Q100 グレード1で利用可能です。

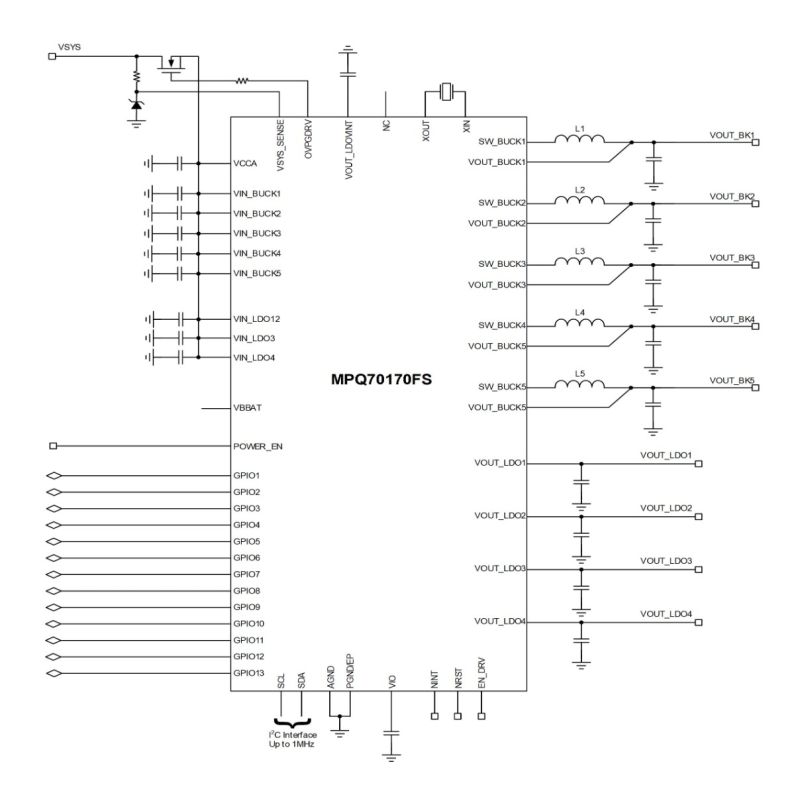

機能と利点

車載用アプリケーション向けの設計:
- 動作入力電圧 (V_IN) : 2.8V〜5.5V
- 動作ジャンクション温度 (T_J) : -40°C～+150°C
ボードサイズとBOMの削減:
- 5つのステップダウン (降圧型) レギュレータ:
  - 出力電圧 (V_OUT) 範囲 : 0.3V〜3.3V
  - 出力電流 (I_OUT) : 4x 4Aと1x 2A
  - 4A降圧ではマルチフェーズ動作可能、最大16AのI_OUT
- 4つの低ドロップアウト (LDO) レギュレータ:
  - V_OUT範囲 : 0.3V〜3.3V
  - I_OUT: 4 x 350mA
  - バイパスモード
EMC / EMI低減用に最適化:
- 選択可能な周波数スペクトラム拡散 (FSS)
- スイッチング周波数 (f_SW) : 2.2MHz / 4.4MHz
- 降圧型レギュレータ間の位相シフト
設定可能性なアプリケーションの柔軟性:
- 巡回冗長検査 (CRC) 付きI²C経由のFast-Plusモードインタフェース
- マルチタイムプログラマブル (MTP) メモリ
- 設定可能な電源シーケンス
- ユーザー設定可能なステートマシン (UCSM) のトリガーソースとして使用できる設定可能なデジタル入力
- 設定可能なソフトスタート (SS) とソフトシャットダウン
- 4つの8ビットアナログ / デジタルコンバータ (ADC) チャネル
- 降圧用ダイナミック電圧スケーリング
- 設定可能なリソースを備えたPGピン
- 設定可能な機能を備えた13個のGPI
その他の機能:
- バックアップバッテリ入力
- 32kHz水晶発振器ドライバ
- アラーム付きリアルタイムクロック (RTC)
- 0.5mmピッチをもつウェッタブルフランクなQFN-56 (8mm x 8mm) パッケージで提供
- AEC-Q100 グレード1で利用可能
機能安全性:
- ISO 26262ハードウェア対応
- アナログ / ロジック内蔵セルフテスト (BIST)
- すべてのレールの過電圧 (OV) / 低電圧 (UV) モニタリングと過電流保護 (OCP)
- 過電圧保護 (OVP) 付きV_INモニタリング
- 熱警告とシャットダウン
- CRC
- 故障報告用の割り込みピン
- システムリセット用のリセットピン
- ウィンドウとQ&Aモードを備えたウォッチドッグ
- 2つのエラー信号モニタ (ESM)
- クロックとバンドギャップ電圧のモニタリング
- ISO 26262システム設計に役立つドキュメント
