⁠MPQ70153FS-AEC1

⁠MPQ70153FS-AEC1

レーダーアプリケーション用に最適化、MPSafe、低ノイズ、3つの降圧型コンバータ内蔵、PMIC、AEC-Q100認定

概要

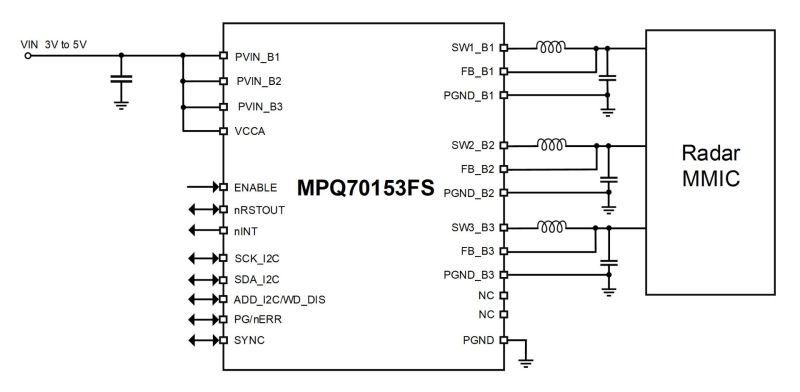

MPQ70153FS-AEC1は、車載レーダーアプリケーションのモノリシックマイクロ波集積回路 (MMIC) への電力供給に最適化された、低ノイズ、高スイッチング周波数 (f_SW) 電源管理集積回路 (PMIC) です。

デバイスは、優れた過渡性能と高効率を備えた3つの個別ステップダウンDC/DCコンバータを内蔵しています。ステップダウンDC/DCコンバータは、最大17.6MHzの設定可能なf_SWに対応し、パッシブフィルタリングを必要としない、低ドロップアウトレギュレータ (LDO) フリーの低ノイズ電源ソリューションを可能にします。設定可能な周波数スペクトラム拡散 (FSS) 機能は、 EMI性能を向上させるためにf_SWをディザリングできます。

組み込み自己診断 (BIST) のような安全機構が高い診断カバレッジを提供し、システムが目標ASIL定格を達成するのを助けます。この部品は、ISO26262ガイドラインを満たす独立した認証を受けたMPSafe™ 機能安全製品開発プロセスの下で開発されました。

設定可能なウォッチドッグタイマ (WDT) はウィンドウモードとQ&Aモードで実装されます。入力電圧 (V_IN) レールと出力電圧 (V_OUT) レールに電圧モニタリング機能を内蔵しています。外部レールをモニタするための追加電圧モニタが含まれています。

保護機能には、入力および出力の低電圧誤作動防止機能 (UVLO) 保護、過電圧保護 (OVP)、低電圧保護 (UVP)、出力短絡保護 (SCP)、およびサーマルシャットダウン (TSD) が含まれます。MPQ70153FS-AEC1は、SPIおよびI²Cデジタルインタフェースと、設定可能性と柔軟性のためにワンタイムプログラマブル (OTP) メモリを内蔵しています。

MPQ70153FS-AEC1は最小限の外付け部品で、放熱性に優れたTQFN-28 (5mm x 5mm) パッケージで提供されます。AEC-Q100 グレード1で利用可能です。

機能と利点

レーダーモノリシックマイクロ波集積回路 (MMIC) 用の設定可能な電圧レール:
- 3つの設定可能な降圧型コンバータ:
  - 出力電圧 (V_OUT): 17.6Mhzで0.8～1.9V
  - V_OUT: 2.2Mhzで0.6V～3.3V
  - 出力電流 (I_OUT): 最大3.5A
- 設定可能なシーケンス
- 動的電圧スケーリング (DVS)
優れたEMI、ノイズ、およびリップルパフォーマンス:
- スイッチング周波数 (f_SW): 2.2MHz～17.6MHz
- 高度な周波数スペクトラム拡散 (FSS) 技術
- 超低ノイズ性能
機能安全のための設計:>

リセット、フォールト、および割り込みピン
外部電圧モニタ
ウィンドウまたはQ&Aウォッチドッグタイマー (WDT)
短絡保護 (SCP)、過電流保護 (OCP)、過電圧保護 (OVP)
冗長バンドギャップ、クロック、およびVCC
熱警告とシャットダウン
ビルトインセルフテスト (BIST)
保護されたメモリと抵抗器
ASIL-B対応ハードウェア
ISO26262機能安全認証を取得

その他の機能:
- 3V～5Vの入力電圧 (V_IN) 範囲
- マウントIDの検出
- 外部クロック同期入出力
- 巡回冗長検査 (CRC) を備えたSPIまたはI²Cインタフェース
- ウェッタブルフランクのTQFN-28 (5mm x 5mm) パッケージで提供
- AEC-Q100 グレード1で利用可能
