MP6900

MP6900

NOT RECOMMENDED FOR NEW DESIGNS

フライバック用の高速ターンオフインテリジェント整流器

代替品

データシート

MP6900 continues to be in production for existing customers. Please consider this alternative for new designs:

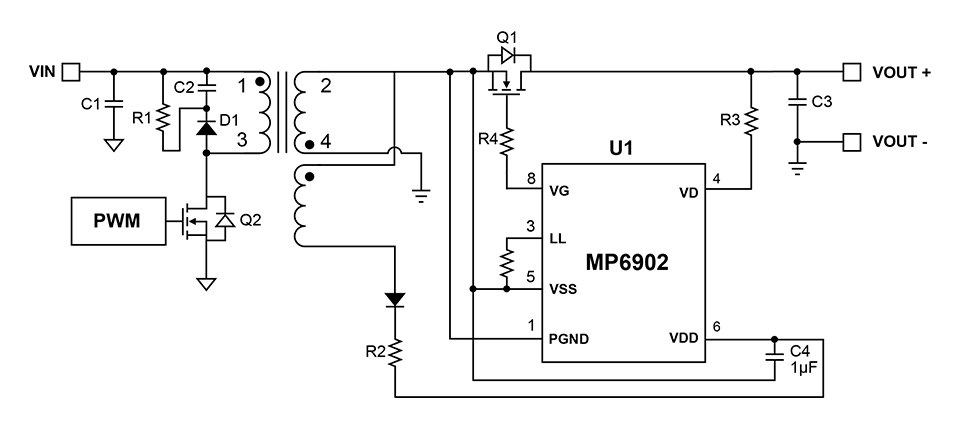

MP6902

フライバック用の軽負荷管理を備えた高速ターンオフインテリジェント整流器

Features & Benefits

DCMおよび準共振フライバックコンバータに対応
12V標準および5VロジックレベルFETで動作
エネルギースター、1Wの待機時要件に対応
8V～24VのVDD範囲
20nsの高速なターンオフ時トータル遅延
最大400kHzのスイッチング周波数
軽負荷モードで、<300μAの静止電流
ハイサイドおよびローサイド整流に対応
代表的なノートブックアダプタで最大1.5Wまでの電力を節約

… and many more!

Parameters 概要

Pout (max) (W) (Recommended)
150
Type
Controller
fsw（最大）（kHz）
400
Drain Rating
180
Iop (mA)
8
Iq (mA)
2
VDD (min) (V)
6
VDD (max) (V)
27
Light-Load Function
No
グレード
Catalog
パッケージ（mm）
SOIC-8, TSOT23-5
入力電圧（最小） (V)
8
入力電圧 (最大) (V)
24
Power Range Defined
No
Active PFC
No
Isolated
Yes
Isolated LLC
No
Isolated Flyback
Yes
Non-Isolated
No
Secondary Synchronous Rectification
Yes
Vbr (V)
180
Internal MOSFET
いいえ
Low Side Rectification
はい
High Side Rectification
はい
VCC（最大）（V）
24
VCC（最小）（V）
8
Recommended fsw (kHz)
130
Discrete Drive
Yes
Ideal Diode
No

MP6900は、低降圧、高速ターンオフのインテリジェントコントローラであり、外部スイッチと組み合わせることで、高効率のフライバックコンバータのショットキーダイオードを置き換えます。チップは、外部スイッチの順方向電圧降下を約70mVに調整し、電圧がマイナスになるとすぐにスイッチをオフにします。パッケージは、省スペースのTSOT23-5、QFN6 (3 x 3mm)、またはSOIC-8から選択できます。
