概要

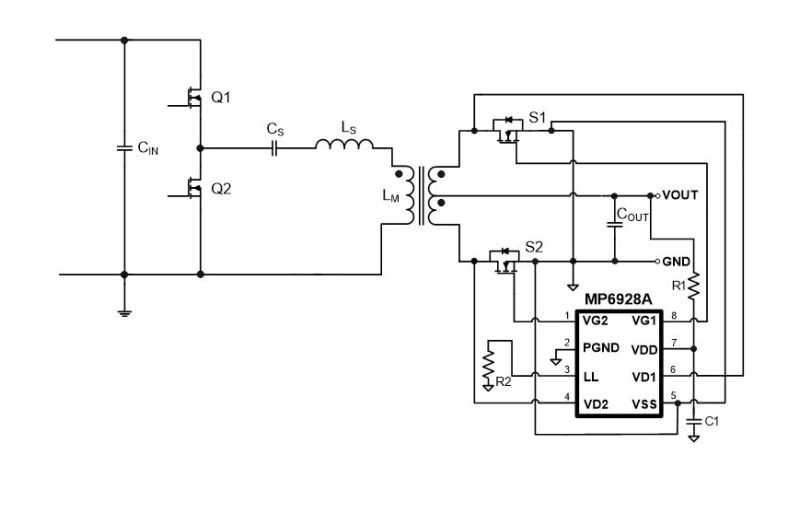

MP6928Aは、LLC共振コンバータの同期整流用のデュアルチャネル、高速ターンオフ、インテリジェント整流器です。
このICは2つのNチャネルMOSFETを駆動し、適応VFWDへの順方向電圧降下を調整します。ICは、スイッチング電流が負になる前にMOSFETをオフにします。
MP6928Aは、軽負荷状態でゲートドライバをラッチオフする軽負荷機能を備えているため、電流が150μA未満に制限されます。
高速ターンオフにより、連続導通モードと不連続導通モードが可能になります。内部逆電流保護により、高周波の連続電流条件下での安全なMOSFET動作が保証されます。
MP6928Aは、最小限の数のすぐに利用できる標準の外付け部品を必要とします。MP4078はSOIC-8パッケージで提供されます。
次の利点があります :
- 速いターンオフ速度 (約35ns)
- CCM、DCM、およびCrCMモードをサポートします
- 軽負荷状態でゲートドライバをラッチオフする軽負荷機能を備え、電流を85μAに制限
- 2つのNチャネルMOSFETを駆動する適応型順方向電圧降下レギュレーション
-
もっと見る
少なく表示
機能と利点
- 12V標準および5VロジックレベルFETSで動作します
- Energy Starと互換性があり、0.5Wのスタンバイ要件を満たす
- 高速ターンオフ全遅延
- 4.3V〜35Vの広いVDD動作範囲
- 150μA以下の静止電流
- CCM、CrCM、およびDCM動作をサポート
- ハイサイドおよびローサイドの整流をサポート
入手可能な製品番号
MP6928AGS-P MP6928AGS-Z
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
