MP44018A

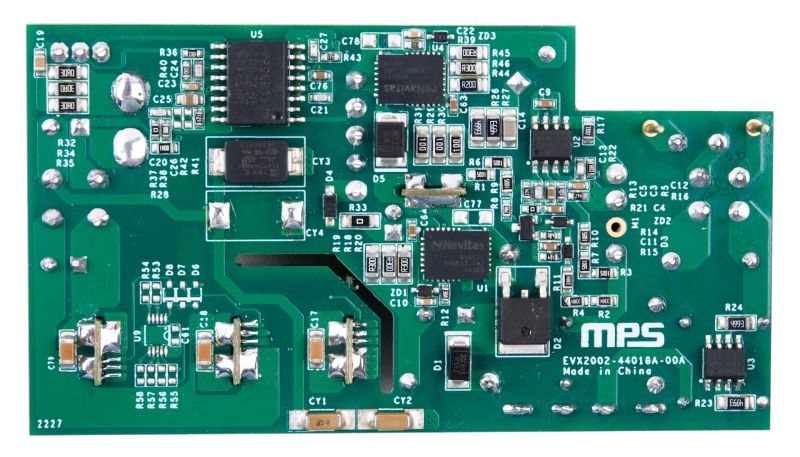

EVX2002-44018A-00A評価ボードは、MP44018AおよびMPX2002の機能を実証するために設計された、120W、2C1Aアダプタです。

MP44018Aは、臨界通電モード (CrM) / 不連続伝導モード (DCM) のマルチモード力率改善 (PFC) コントローラで、最小限の外付け部品を使用してシンプルで高性能なアクティブPFCを提供します。スイッチング周波数 (f_SW) は、軽負荷状態でのデッドタイム (DT) 延長技術によって低減され、軽負荷効率を向上します。また、MP44018Aは、DCMの可変オン時間制御により、従来の一定オン時間 (COT) 制御と比較して、全高調波歪み (THD) の低減も実現します。

MPX2002は、統合された一次側駆動回路、二次側コントローラ、同期整流ドライバ、および安全準拠なフィードバックを備えた包括的なフライバックコントローラです。デバイスは、一次側レギュレーション (PSR) と二次側レギュレーション (SSR) の両方の利点を提供します。同期整流器 (SR) が一次側MOSFETの駆動信号と一致するため、フィードバック回路は必要ありません。SRは連続導通モード (CCM) で安全に動作できるため、全体の効率と設計の柔軟性が向上します。

MPX2002は、DCMでの動作時に新しい擬似共振 (QR) モードスイッチングを採用しています。この機能により、電源の効率が向上しています。負荷が非常に軽い場合、コントローラはバーストモードに入り、非常に低い待機時電力消費を実現します。MPX2002は周波数のジッタを提供し、伝導ノイズによって生成されるエネルギーを消し去ります。

EVX2002-44018A-00A評価ボードは、詳細なリファレンス設計を提供します。このデータシートには、電源の完全な仕様、詳細な回路図、電源を構築するために必要な部品表全体、トランスの図面、および性能テストなどがあります。
