概要
MPQ86960-A-AEC1は内部パワーMOSFETとゲートドライバを内蔵したモノリシック・ハーフブリッジのIntelli-PhaseTM ソリューションです。広い入力電圧 (VIN) 範囲にわたって、最大50Aの連続出力電流 (IOUT) を実現できます。
搭載されたMOSFETとドライバは、デッドタイム (DT) を最適化し、寄生インダクタンスを低減することで、より高い効率を実現します。
MPQ86960-A-AEC1は、トライステート出力コントローラと互換性があります。また、汎用の電流検知と温度検知も含まれています。
MPQ86960-A-AEC1は効率とコンパクトなサイズが重要視される全自動運転アプリケーションに理想的です。これは、LGA-38 (5mm x 6mm) パッケージで提供され、AEC-Q100 グレード1で利用可能です。
-
もっと見る
少なく表示
機能と利点
- 広い動作入力電圧 (VIN) 範囲
- 最大50Aの連続出力電流 (IOUT)
- トライステートパルス幅変調 (PWM) 信号に対応
- ブートストラップ用の内蔵スイッチ (BST)
- Accu-SenseTM 電流検知
- 温度検知
- 電流制限保護と故障フラグ
- 過熱保護 (OTP) および故障フラグ
- 壊滅の保護と故障フラグ
- マルチフェーズ動作で使用

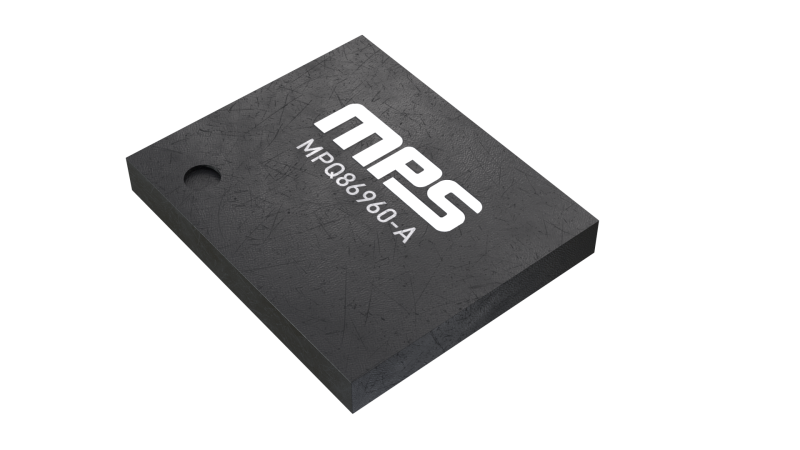

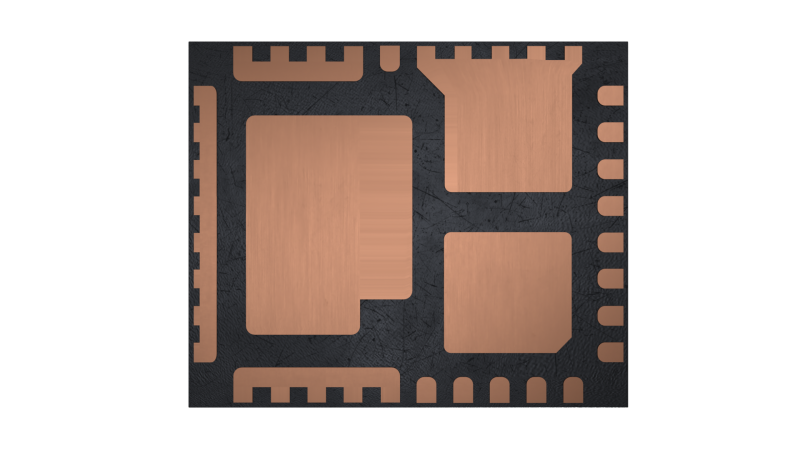

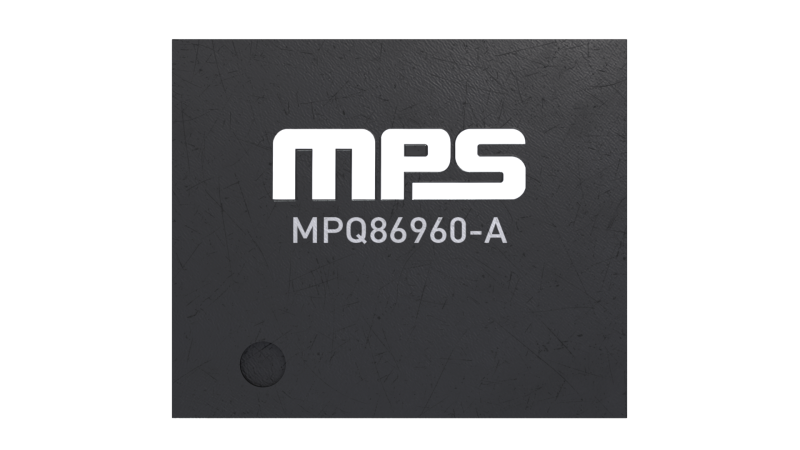

- LGA-38 (5mm x 6mm) パッケージで提供
- AEC-Q100 グレード1で利用可能
- MPSafeTM : 機能安全アプリケーション向けに開発、ISO 26262準拠
入手可能な製品番号
MPQ86960-AGMJT-AEC1-Z MPQ86960-AGMJT-AEC1-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
