MPQ70150FS-AEC1

MPQ70150FS-AEC1

低ノイズレーダーアプリケーション向けに最適化された、MPSafe™、3つの降圧、1つの昇圧PMIC、AEC-Q100認定

概要

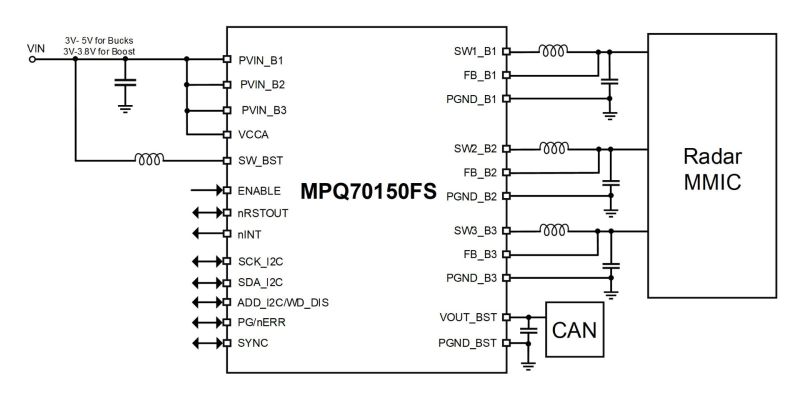

MPQ70150FS-AEC1は、低ノイズ、高スイッチング周波数 (f_SW) 車載レーダーアプリケーションのモノリシックマイクロ波集積回路 (MMIC) に電力を供給するために最適化された電源管理集積回路 (PMIC)です。

機能には、優れた過渡性能と高効率を備えた3つの個別の降圧DC/DCコンバータと1つの昇圧型コンバータが含まれます。降圧DC/DCコンバータは、設定可能なスイッチング周波数 (f_SW) に最大17.6MHzまで対応し、パッシブフィルタリングを最小限使用または使用しない低ドロップアウトレギュレータ (LDO) フリーの低ノイズ電源ソリューションを可能にします。設定可能な周波数スペクトラム拡散により、EMI性能を向上するためにf_SWをディザリングできます。

MPQ70150FSは、MPSの高度なMPSafe™機能安全製品開発プロセスに基づいて開発された、ISO 26262ハードウェア対応デバイスであり、独立して認定されています。組み込みセルフテスト (BIST) などの安全メカニズムにより、高い診断範囲が実現します。

設定可能なウォッチドッグタイマー (WDT) は、ウィンドウモードと質問と回答 (Q&A) モードで実装されています。入力電圧 (V_IN) と出力電圧 (V_OUT) レールをモニタする内蔵電圧モニタリング機能を備えています。外部レールをモニタるために追加の電圧モニタが含まれています。

保護機能には、入力および出力の低電圧誤動作防止機能 (UVLO)、過電圧保護 (OVP)、低電圧保護 (UVP)、出力短絡保護 (SCP)、サーマルシャットダウン (TSD) が含まれます。SPIおよびI²Cデジタルインタフェースとワンタイムプログラマブル (OTP) メモリが統合されており、容易な設定と柔軟性を実現します。

MPQ70150FSは、外付け部品を最小限に抑え、熱対策が施されたTQFN-28 (5mm x 5mm) パッケージで提供されます。また、AEC-Q100認定を受けています。

機能と利点

レーダーモノリシックマイクロ波集積回路 (MMIC) 用の設定可能な電圧レール:
- 3x 設定可能な降圧型コンバータ:
  - 出力電圧 (V_OUT): 0.8～1.9V @ 17.6MHz
  - V_OUT: 0.6V～3.3V @ 2.2MHz
  - 出力電流 (I_OUT) : 最大3.5
- 1x 昇圧レギュレータ出力5V @ 500mA
- 設定可能なシーケンス
- 動的電圧スケーリング (DVS)
優れたEMI、ノイズ、リップル性能:
- スイッチング周波数 (f_SW): 2.2MHz～17.6MHz
- 高度な周波数スペクトラム拡散 (FSS) 技術
- 超低ノイズ性能
機能安全のために構築:
- リセット、障害、割り込みピン
- 外部電圧モニタ
- ウィンドウ、または、Q&Aウォッチドッグタイマー (WDT)
- 短絡回路保護 (SCP)、過電流保護 (OCP)、および過電圧保護 (OVP)
- 冗長バンドギャップ、クロック、VCC
- 過熱警告とサーマルシャットダウン (TSD)
- ビルトインセルフテスト (BIST)
- 保護されたメモリと抵抗器
- ISO 26262機能安全認証
その他の機能:
- 3V～5Vの入力電圧 (V_IN) 範囲
- マウントID検出
- 外部クロック同期入力 / 出力
- サイクル冗長検査 (CRC) 付きSPIまたはI²Cインタフェース
- ウェッタブルフランクのTQFN-28 (5mm x 5mm) パッケージで提供
- AEC-Q100 グレード1で利用可能
MPSafe^TM – 機能安全アプリケーション向けに開発 : ISO 26262に準拠
