MPQ4345-AEC1

MPQ4345-AEC1

36V、2A、低静止電流、同期整流ステップダウンコンバータ、AEC-Q100認定

データシート

概要

MPQ4345は、350kHz～2.5MHzの設定可能な周波数と、ハイサイドパワーMOSFET (HS-FET) とローサイドのMOSFET (LS-FET) を内蔵した、同期整流、ステップダウンスイッチングコンバータです。デバイスは、過渡応答のための固定周波数を最適化するゼロ遅延パルス幅変調 (PWM) 制御によって、最大2Aで非常に高効率な出力電流 (I_OUT) を実現します。

3.3V〜36Vの広い入力電圧 (V_IN) 範囲および42Vのロードダンプ耐性は、車載用の入力環境でのさまざまなステップダウンアプリケーションに対応します。シャットダウンモードで1μAの静止電流 (自己消費電流) は、デバイスをバッテリー駆動アプリケーションで使用可能にします。

軽負荷状態でスイッチング周波数 (f_SW) を下げ、スイッチングとゲートドライバの損失を低減することで、広い負荷範囲にわたって高い電力変換効率を実現します。

オープンドレインのパワーグッド (PG) 信号は、出力が公称電圧の94%～106%以内にあるかどうかを示します。

サーマルシャットダウンは信頼性が高く、フォールトトレラントな動作を提供します。車載でのコールドクランク状態に対して、高デューティサイクルと低ドロップアウト (LDO) モードを提供します。

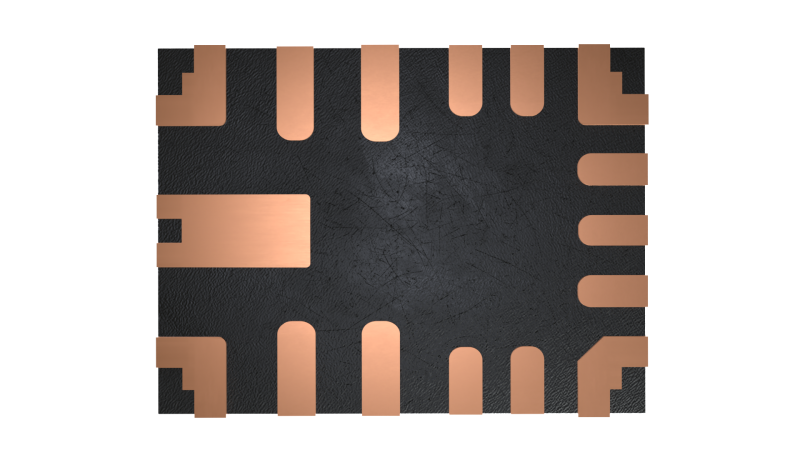

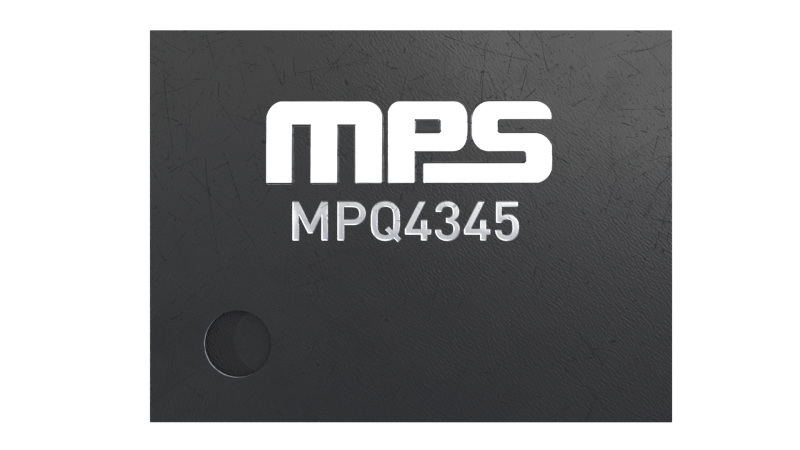

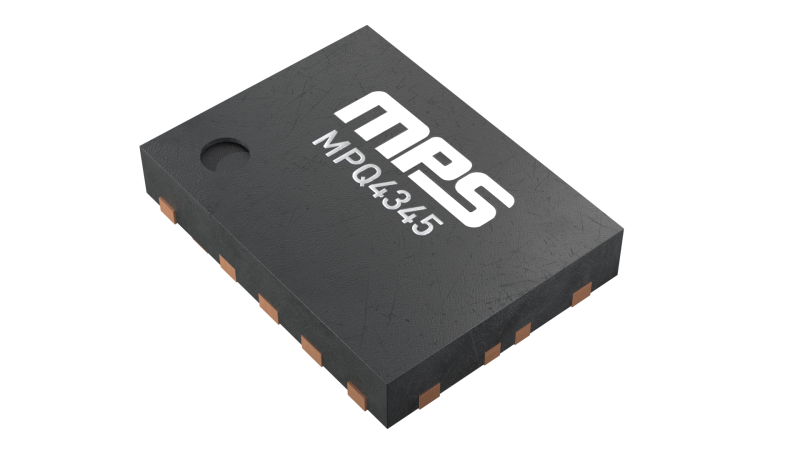

MPQ4345は、QFN-17 (3mm x 4mm) パッケージで提供され、AEC-Q100グレード1の認定を受けています。

機能と利点

車載用アプリケーション向けの設計 :
- 42Vのロードダンプ耐性
- 3.1Vのコールドクランクに対応
- 低ドロップアウト (LDO) モード
- 2Aの連続出力電流 (I_OUT)
- 36Vまでの連続動作
- ゼロ遅延のパルス幅変調 (PWM) 制御
- 20nsの最小オン時間 (t_{ON_MIN})
- -40℃～+150℃の動作ジャンクション温度 (T_J)
- AEC-Q100 グレード1で利用可能
バッテリー寿命の向上 :
- 1μAの低シャットダウン供給電流
- 3μAのスリープモード静止電流 (自己消費電流)
- 軽負荷効率のための高度な非同期変調 (AAM) モード
熱機能を向上する高性能 :
- 内部60mΩのハイサイドMOSFET (HS-MOSFET) および35mΩのローサイドMOSFET (LS-MOSFET)
EMCおよびEMI低減用に最適化 :
- 350kHz～2.5MHzの設定可能なスイッチング周波数 (f_SW)
- 対称なVINのピン配列
- 周波数スペクトラム拡散 (FSS) 変調
- MeshConnect^TM フリップチップパッケージ
その他の機能 :
- 固定出力オプション : 1V、1.1V、1.8V、2.5V、3V、3.3V、3.8V、5V
- パワーグッド (PG) 出力
- 外部クロックに同期可能
- 同期クロック出力
- 外部ソフトスタート (SS)
- ヒカップモードによる過電流保護 (OCP)
- QFN-17 (3mm x 4mm) パッケージで提供
- ウェッタブルフランクパッケージで提供
