36V、5A、超低静止電流、マルチフェーズ機能を備えた同期整流式ステップアップコンバータ、AEC-Q100認定

データシート

概要

MPQ4341は、設定可能な周波数 (350kHz～2.5MHz)、同期整流式、ハイサイドMOSFET (HS-FET) とローサイドパワーMOSFET (LS-FET) を内蔵したステップダウン・スイッチングコンバータです。ほぼ最適な過渡応答のための固定周波数、ゼロ遅延パルス幅変調 (PWM) 制御によって、最大5Aの高効率出力電流 (I_OUT) を実現します。

3.3V〜36Vの広い入力電圧 (V_IN) 範囲と42Vのロードダンプサポートは、車載用の入力環境でのさまざまなステップダウンアプリケーションに対応します。デバイスは、1μAのシャットダウン電流 (I_SD) により、バッテリー駆動アプリケーションで使用可能です。

軽負荷状態でスイッチング周波数 (f_SW) を下げ、スイッチングとゲートドライバの損失を低減することで、広い負荷範囲にわたって高い電力変換効率を実現します。オープンドレインのパワーグッド (PG) 信号は、出力電圧 (V_OUT) が公称電圧範囲の94%～106%内にあるかどうかを示します。サーマルシャットダウンは、信頼性が高く、フォールト・トレラントな動作を提供します。車載でのコールドクランク状態に対して、高デューティサイクルと低ドロップアウト (LDO) モードを提供します。

MPQ4341は、QFN-17 (3mm x 4mm) パッケージで提供され、AEC-Q100の認定を受けています。

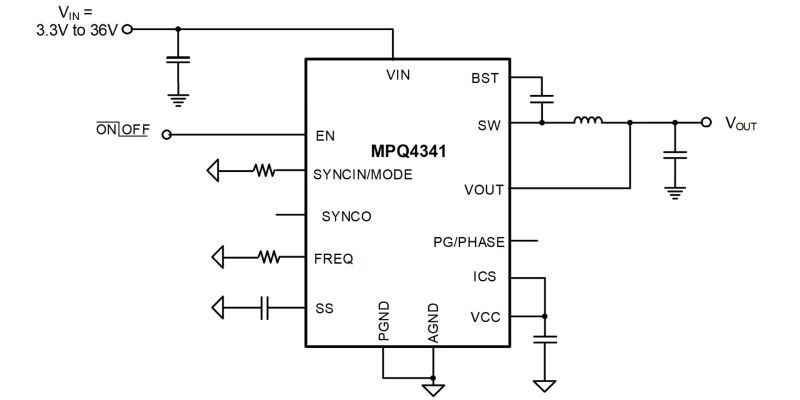

機能と利点

車載アプリケーション向けの設計
- 42Vのロードダンプ耐性
- 最大3.1Vまでのコールドクランクをサポート
- 低ドロップアウト (LDO) モード
- 最大5Aの連続出力電流 (I_OUT)
- 36Vまでの連続動作
- ゼロ遅延PWM (ZDP) 制御
- マルチフェーズ機能
- 20nsの最小オン時間
- -40～+150℃の動作接合部温度 (T_J) 範囲
- AEC-Q100 グレード1準拠
バッテリ寿命の向上 :
- 1μA低シャットダウン電流 (I_SD)
- 3μAのスリープモード静止電流 (自己消費電流)
- 軽負荷時に効率を向上する高度な非同期変調 (AAM) モード
熱機能を向上する高性能 :
- 内部60mΩのハイサイドMOSFET (HS-MOSFET) および35mΩのローサイドMOSFET (LS-MOSFET)
EMC / EMI低減用に最適化 :
- 350kHz～2.5MHzの設定可能なスイッチング周波数 (f_SW)
- 対称なV_INのピン配列
- 周波数スペクトル拡散 (FSS) 変調
- CISPR25 Class5準拠
- MeshConnect^TM フリップチップ・パッケージ
その他の機能 :
- 固定出力オプション : 1V、1.1V、1.8V、2.5V、3V、3.3V、3.8V、または5V
- 外部クロックに同期可能
- 同期クロック出力
- パワーグッド (PG) 出力
- 外部ソフトスタート (SS)
- ヒカップモードによる過電流保護 (OCP)
- ウェッタブルフランクのQFN-17 (3mm x 4mm) パッケージで提供
