注文MPQ4323C-AEC1
入手可能な製品番号
MPQ4323CGDE-AEC1-Z MPQ4323CGDE-AEC1-P MPQ4323CGRHE-AEC1-Z MPQ4323CGRHE-AEC1-P MPQ4323CGLE-AEC1-Z MPQ4323CGLE-AEC1-P
P＆Zの意味
関連商品
EVQ4323C-RH-00A 36V、3A、低Iq、QFN-14パッケージの同期整流ステップダウンコンバータ評価ボード、AEC-Q100認定
EVQ4323C-RH-00Aは、MPQ4323Cの能力を実証するように設計された評価ボードです。MPQ4323は、ハイサイドMOSFET (HS-FET) とローサイドMOSFET (LS-FET) を内蔵した、設定可能な周波数 (350kHz～2.5MHz)、同期整流、ステップダウンスイッチングレギュレータです。
MPQ4323Cは、ピーク電流制御モードで3Aの高効率出力電流 (IOUT) を実現します。3.3V〜36Vの広い入力電圧 (VIN) 範囲および42Vのロードダンプ耐性は、車載用の入力環境でのさまざまなステップダウンアプリケーションに対応します。シャットダウンモードで1μAの静止電流 (自己消費電流) は、デバイスをバッテリ駆動アプリケーションで使用可能にします。
オープンドレインのパワーグッド (PG) 信号は、出力が公称電圧の94.5%〜105.5%以内にあるかどうかを示します。
周波数フォールドバックは、起動時にインダクタ電流 (IL) が暴走するのを防ぎます。サーマルシャットダウンは、信頼性が高く、フォールト・トレラントな動作を提供します。車載でのコールドクランク状態に対して、高デューティサイクルと低ドロップアウト (LDO) モードを提供します。

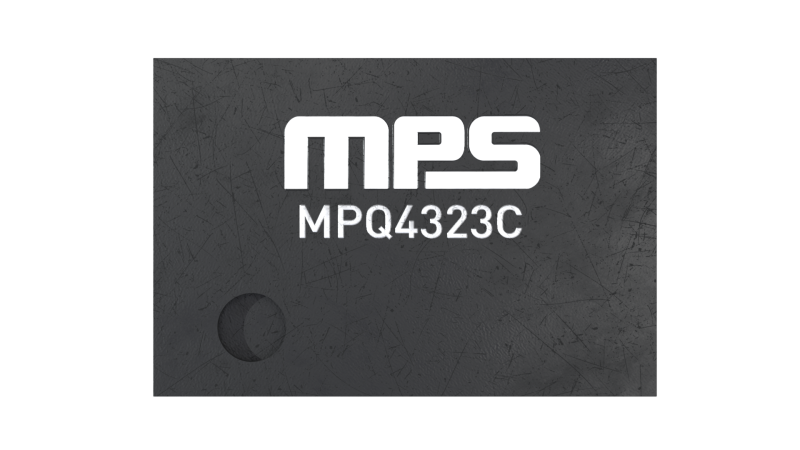

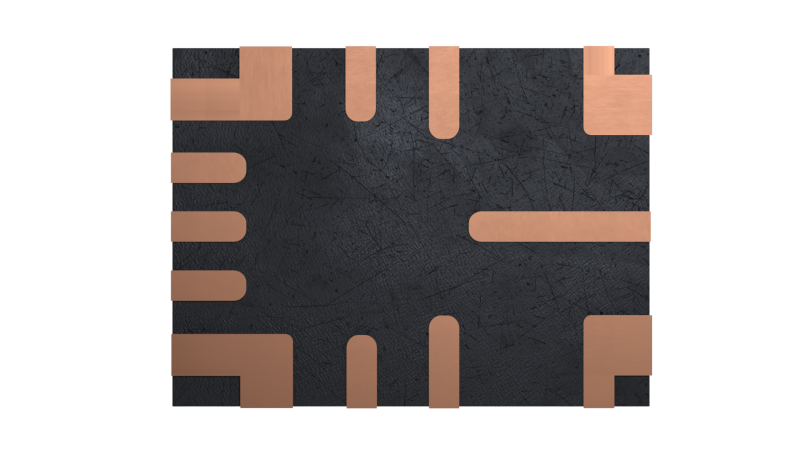

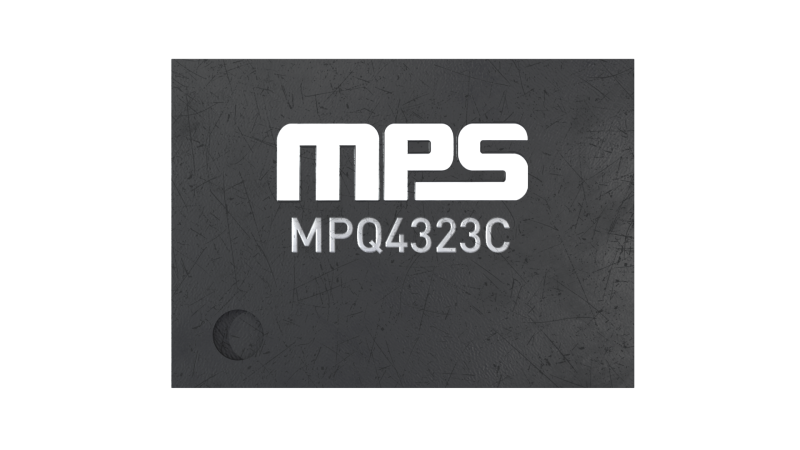

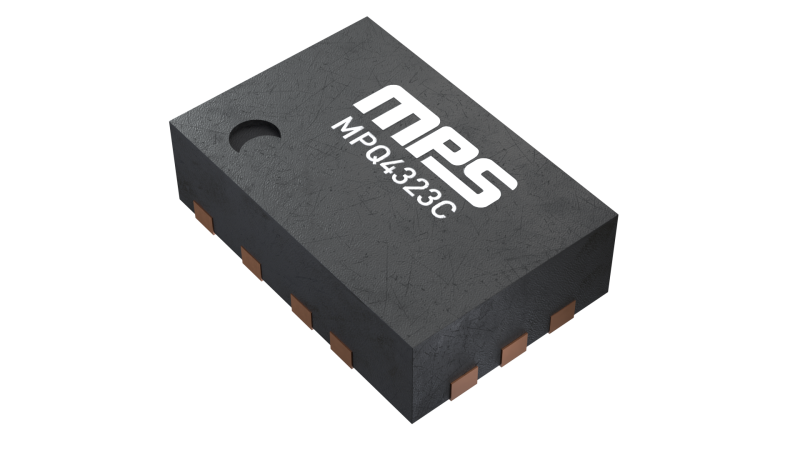

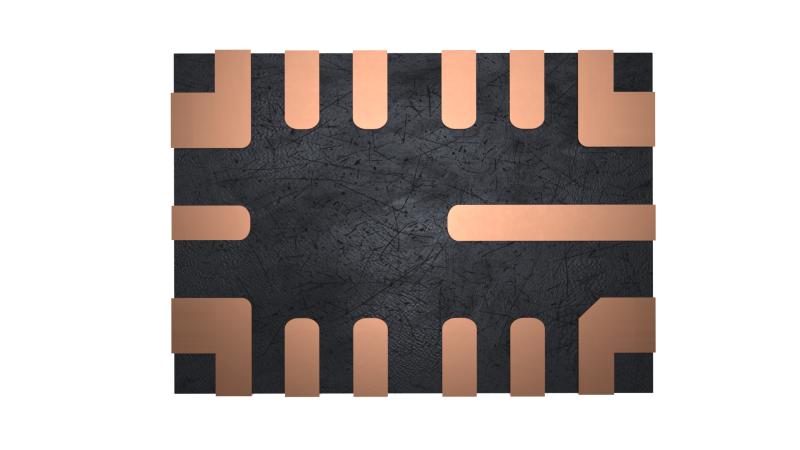

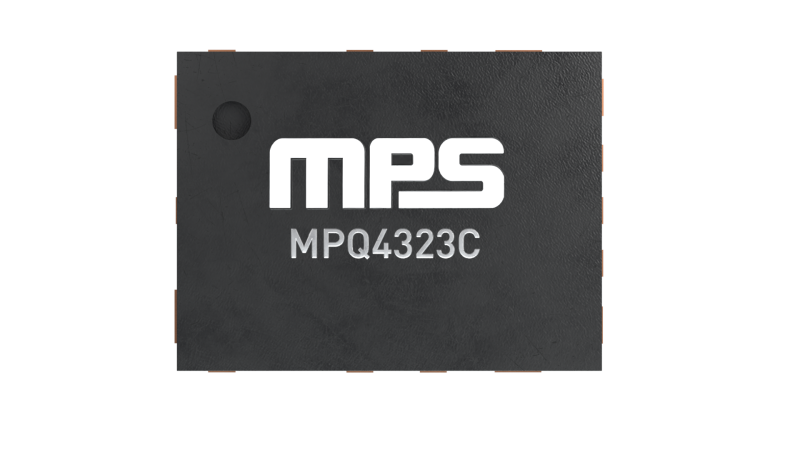

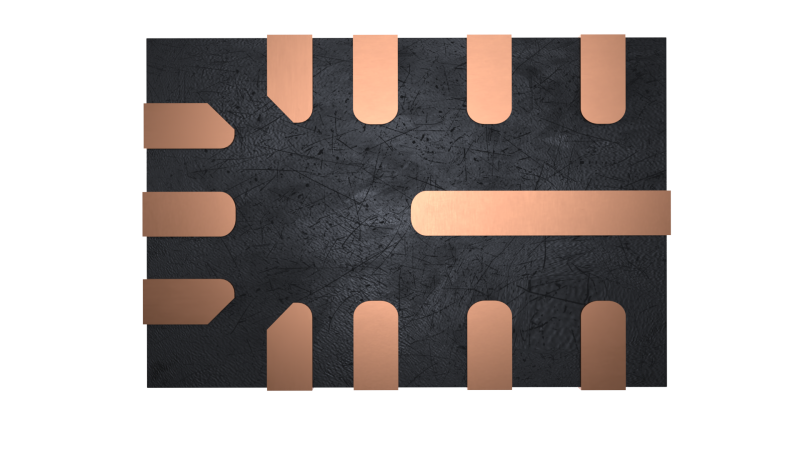

EVQ4323C-RH-00Aは、完全に組み立てられ、テストが行われます。MPQ4323Cは、ウェッタブルフランクのQFN-14 (2.5mm x 3.5mm) パッケージで提供されます。AEC-Q100 グレード1で利用可能です。
