MPQ4316A-AEC1

45V、6A、低自己消費電流、周波数スペクトラム拡散付き同期整流ステップダウンコンバータ、AEC-Q100認定

データシート

概要

MPQ4316Aは、設定可能な周波数、同期整流、ハイサイドMOSFET (HS-FET) とローサイドMOSFET (LS-FET) を内蔵したステップダウンスイッチングコンバータです。このデバイスは、高速ループ応答用の電流モード制御で、最大6Aの高効率出力電流 (I_OUT) を提供します。

3.3V〜45Vの広い入力電圧 (V_IN) 範囲は、車載用の入力環境でのさまざまなステップダウンアプリケーションに対応します。シャットダウンモードでの低い1.7μAの静止電流 (自己消費電流) により、デバイスはバッテリ駆動アプリケーションで使用可能になります。

軽負荷状態でスイッチング周波数 (f_SW) を下げ、スイッチングとゲートドライバの損失を低減することで、広い負荷範囲にわたる高い電力変換効率を実現します。

オープンドレインのパワーグッド (PG) 信号は、出力が公称電圧の95%から105%以内にあるかどうかを示します。周波数フォールドバックにより、起動時のインダクタ電流の暴走が防がれます。サーマルシャットダウンは、信頼性が高く、フォールト・トレラントな動作を提供します。

車載用のコールドクランク状態に対して、高デューティサイクルと低ドロップアウト (LDO) モードを提供します。

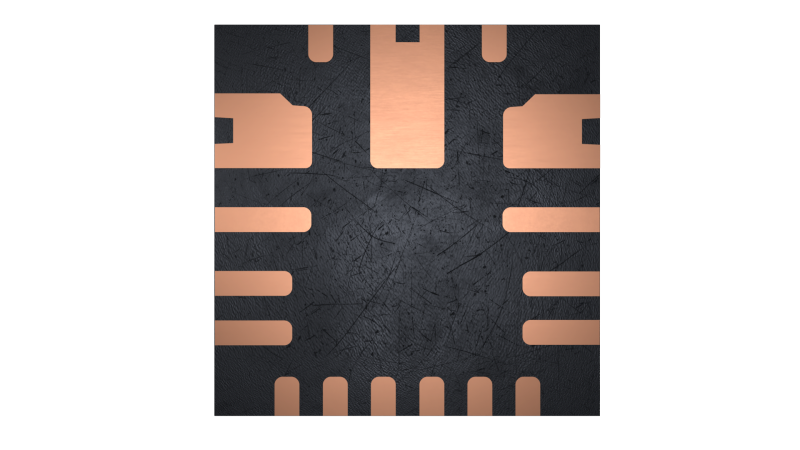

MPQ4316Aは、QFN-20 (4mm x 4mm) パッケージで提供され、AEC-Q100の認定を受けています。

車載アプリケーション向けの設計 :
- 広い3.3V〜45V動作入力電圧 (V_IN) 範囲
- 6Aの連続出力電流 (I_OUT)
- 100nsの最小オン時間 (t_{ON_MIN})
- -40°Cから150°Cまでの接合部温度 (T_J) 動作
バッテリ寿命の向上 :
- 1.7μAの低シャットダウン供給電流
- 18μAのスリープモード静止電流
- 軽負荷時に効率を向上する高度な非同期変調 (AAM) モード
熱機能を向上する高性能 :
- 内部48mΩのハイサイドMOSFET (HS-MOSFET) および20mΩのローサイドMOSFET (LS-MOSFET)
EMCおよびEMI低減用に最適化 :
- 350kHz〜1000kHzの設定可能なカーバッテリ・アプリケーション用スイッチング周波数
- 外部クロックに同期
- 逆位相同期クロック出力
- 周波数スペクトル拡散 (FSS) 変調
- 対称なVINのピン配列
- CISPR25 Class5準拠
- MeshConnect^TMフリップチップパッケージ
その他の機能 :
- パワーグッド (PG) 出力
- 外部ソフトスタート (SS)
- 選択可能なAAMモードは強制連続導通モード (FCCM)
- 低ドロップアウト (LDO) モード
- ヒカップ過電流保護 (OCP)
- ウェッタブルフランクのQFN-20 (4mm x 4mm) パッケージで提供
- AEC-Q100 グレード1準拠
