概要
MPQ4314は、集積されたハイサイドおよびローサイドパワーMOSFET (それぞれHS-FETとLS-FET) を備えた設定可能な周波数の同期整流降圧スイッチングコンバータです。高速ループ応答のための電流モード制御により、最大4Aの高効率出力電流 (IOUT) を提供します。
3.3V〜45Vの広い入力 (VIN) 範囲は、自動車の入力環境におけるさまざまな降圧アプリケーションに対応します。1.7μAのシャットダウン電流により、デバイスをバッテリ駆動のアプリケーションで使用できます。
軽負荷状態でのスイッチング周波数 (fSW) をスケールダウンしてスイッチングとゲートドライバの損失を低減することにより、広い負荷範囲で高い電力変換効率が達成されます。オープンドレインパワーグッド (PG) 信号は、出力が公称電圧の10％以内にあることを示します。

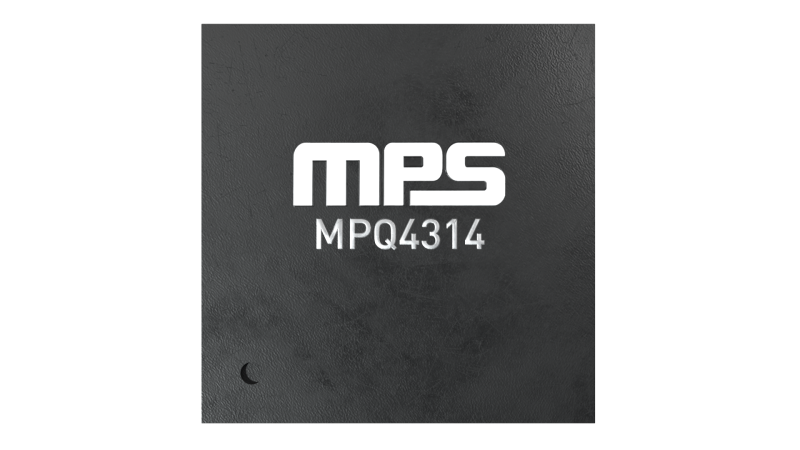

周波数折返しは、起動時のインダクタ電流の暴走を防ぐのに役立ちます。サーマルシャットダウンは、信頼性が高く、障害に耐える動作を提供します。自動車のコールドクランク状態に対して、高デューティサイクルと低ドロップアウト (LDO) モードが用意されています。MPQ4314は、QFN-20 (4mm x 4mm) パッケージで提供します。
-
もっと見る
少なく表示
機能と利点
- 3.3V〜45Vの広い動作入力電圧 (VIN) 範囲
- 4A 連続出力電流 (IOUT)
- 7μA 低シャットダウン電流
- 18μAのスリープモード静止電流 (自己消費電流)
- 内部48mΩハイサイドおよび20mΩローサイドMOSFET
- カーバッテリアプリケーションに350kHz〜1000Hzの設定可能なスイッチング周波数 (fSW)
- 外部クロックに同期
- フェーズシフト同期クロック出力
- 3V 固定出力
- EMI削減のための周波数拡散スペクトル (FSS)
- EMI削減のための対称VIN
- パワーグッド (PG) 出力
- 外部ソフトスタート (SS)
- 100nsの最小オンタイム (tON_MIN)
- 選択可能な高度な非同期変調モード (AAM) または強制連続導通モード (FCCM)
- 低ドロップアウト (LDO) モード
- ヒカップモードによる過電流保護 (OCP)
- QFN-20 (4mm x 4mm) パッケージで提供
入手可能な製品番号
MPQ4314GRE-AEC1-Z MPQ4314GRE-AEC1-P MPQ4314GRE-33-AEC1-Z MPQ4314GRE-33-AEC1-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
